Podívejme se na tabulku s typickými velikostmi trhacích nýtů. Technické parametry nýtů jsou uvedeny v GOST R ISO 15973-2005 a DIN 7337.
Označení
L (délka), mm
d (průměr otvoru), mm
D (průměr těla), mm
2,4 × 6
2,4 × 8
2,4 × 10
2,4 × 12
3,2 × 6
3,2 × 8
3,2 × 10
3,2 × 12
3,2 × 14
3,2 × 15
3,2 × 16
3,2 × 18
3,2 × 21
3,2 × 25
4,0 × 6
4,0 × 8
4,0 × 10
4,0 × 12
4,0 × 14
4,0 × 16
4,0 × 18
4,0 × 21
4,0 × 25
4,8 × 6
4,8 × 8
4,8 × 10
4,8 × 12
4,8 × 14
4,8 × 16
4,8 × 18
4,8 × 20
4,8 × 21/22
4,8 × 24/25
4,8 × 27
4,8 × 30
4,8 × 32
4,8 × 35
6,4 × 10
6,4 × 12
6,4 × 14
6,4 × 16
6,4 × 18
6,4 × 21
6,4 × 24/25
6,4 × 28
Tip na instalaci : Vyvrtejte otvor o 0,1-0,2 mm širší než je průměr nýtu, protože se roztahuje při pohybu zajišťovací tyče.
Výše uvedená tabulka tedy ukazuje délku nýtu, ale není to tak jednoduché. Je třeba počítat s tím, že návlek se na konci při vytahování tyče velmi natahuje. Tento proces zkrátí délku o několik milimetrů, takže použijeme vzorec:
Kde L1 je skutečná „užitečná“ délka, S je součet tlouštěk spojovaných materiálů, D je průměr nýtu.
Předpokládejme, že potřebujeme nýtovat železo o tloušťce 6 mm a plát o šířce 3 mm. Pouze 9 mm, z výše uvedené tabulky můžeme předpokládat, že jsou vhodné spojovací prvky 2,4×10 (třetí řádek shora), ale spočítejme pomocí vzorce:
L1 = 9 + (1,2 x 2,4) = 11,88 mm.
Ukazuje se, že potřebujete alespoň nýt 3,2×12 s délkou pouzdra 11,80-12,60 mm.
Níže je tabulka s hotovými výpočty pro vaše pohodlí:
Průměr objímky, mm
Délka rukávu, mm
Tloušťka materiálů, mm

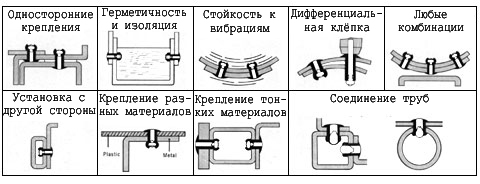

Pravidla pro použití trhacích nýtů
Nýtovací pistole nebo nýtovač je speciální nástroj ve formě pistole, který se používá k instalaci spojovacích prvků protahovacího typu. V současné době je takové mechanické zařízení méně populární, protože elektrické nářadí s baterií je mnohem účinnější.
Jak správně upevnit upevňované materiály, pokud je k tomu použit trhací nýt?
Pamatujte na několik pravidel:
- Nepřipevňujte materiály, které přesahují výrobcem doporučenou tloušťku (Emax).
- Nepřipevňujte materiály s tloušťkou menší, než je doporučeno výrobcem (uvedeno jako Emin).
- Suroviny kování a upevněných dílů musí být kombinovány.
- Vyberte nýt s tělem, které odpovídá síle toho, co chcete zajistit.
- Při vrtání otvorů musíte dbát na bezpečné upevnění spoje. Mezi nimi by neměly být žádné mezery.
- Pro kvalitní spojení musí být nýty umístěny kolmo (pod úhlem 90 stupňů).
Datum zveřejnění: 04.06.2021
Ам доверяют
Máte ještě otázky? Volejte +7(343)200-23-17,
nebo zanechte žádost online
Po. – pá. od 9:00 do 17:00
Kancelář: Jekatěrinburg,
Svatý. Hardware 5,
písmeno A, kancelář 4
+7(343)200-23-17
Žádost hovoru
© Hardwarová společnost „Tandem“, 2025 Zásady zpracování osobních údajů
Žádost hovoru
Zkontrolujte ceny
Nechte požadavek
Nechte požadavek
Nechte požadavek
Dodací lhůty přímo závisí na typu produktu.
Zásilka hardwaru, který je dostupný v našem skladu,
lze provést v den objednávky.
Doba výroby se pohybuje od 1 dne a je určena typem spojovacího materiálu,
objem objednané šarže, vytížení naší výrobní dílny.
Minimální objednávka spojovacího materiálu u naší firmy je od 1 ks.
U řady kategorií produktů je uvolňování takových šarží nerentabilní,
Proto se MOQ může zvýšit. Objasnit
v tuto chvíli kontaktujte manažery hardwarové společnosti Tandem.
Hardwarové produkty zasíláme do všech regionů Ruska pomocí přepravních společností vhodných pro klienta (tento problém je diskutován ve fázi objednávky).
Spojovací materiál doručujeme přepravní společnosti zdarma.
Naši specialisté provedou kvalitní balení hardwaru podle všech
pravidla a požadavky.
Společnost Tandem také poskytuje služby dodávky spojovacího materiálu po celém Jekatěrinburgu.
Po dohodě s klientem můžeme hardware dodat na jeho místo sami.
Dodací lhůty závisí na dostupnosti zboží na skladě a/nebo časové náročnosti
na jeho výrobu, dodání – ze vzdálenosti na místo určení.
Hardwarová společnost „Tandem“ má celý cyklus vlastní výroby spojovacího materiálu. Zahrnuje následující kovoobráběcí operace:
- • řezání kovových polotovarů různých tlouštěk;
• soustružení, prováděné na CNC strojích;
• nanášení závitů řezáním nebo válcováním;
• frézování;
• tepelné zpracování;
• vrtání otvorů různých průměrů;
• povlakování galvanizací, kadmiováním, chemickou oxidací atd.;
• interní kontrola. - To umožňuje zákazníkům společnosti Tandem objednat všechny potřebné kovoobráběcí operace na jednom místě a zajistit tak efektivitu a kvalitu provedení.
Pokračováním v používání našich stránek souhlasíte se zpracováním souborů cookie za účelem fungování stránek a shromažďování statistik v souladu se zásadami ochrany osobních údajů.
Inženýři navrhující výrobky nebo konstrukce montované pomocí slepých nýtů musí zvážit čtyři pravidla, která jsou společná pro všechny běžné typy spojovacích prvků:
• Pečlivý výběr nástrojů pro instalaci spojovacích prvků.
• Výběr optimálních velikostí nýtů a spojovacích prvků pro maximální pevnost.
• Výběr materiálu a typu nýtů dle upevňovaných materiálů.
• Délku nýtu zvolte podle tloušťky spoje.
Níže uvádíme několik tipů, jak tato pravidla dodržovat.
Výběr nástrojů a vůlí
Mezi hlavní faktory, které je třeba zvážit při výběru nýtovacího nástroje, patří výkon, tlak vzduchu (u vzduchohydraulického a pneumatického systému) a typ trysky. Většina výrobců nýtů vám ráda pomůže a poradí s těmito rozhodnutími. Jakmile je však vybrán správný nástroj, je třeba zvážit i jeho pracovní rozměry. Například je třeba zkontrolovat vzdálenost od stěn nebo výstupků k středové ose nýtu, aby se zjistilo, zda nástroj pasuje, tj. zda je dostatečná mezera pro jeho plné použití. Mezera by se měla zkontrolovat i v případě, že nýty budou instalovány zevnitř válcového otvoru.
V některých případech lze problém vyřešit použitím prodloužení trysek. Nejlepším řešením je však instalovat nýty ze strany, kde je volný a nerušený přístup a nástroj lze umístit dle potřeby.
Všimněte si, že nýty jsou instalovány na straně se zaoblenou hlavou.

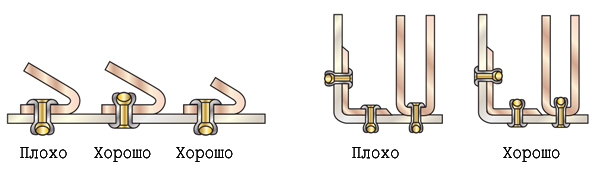

Rohy a tvarované části mohou překážet nástroji při osazování nýtu. Pokud je to možné, měly by se nýty osazovat z volné (nepřekážející) strany. Alternativně lze délku rohové části zkrátit nebo roh otevřít.
Navrhování pro pevnost
Společnosti vyrábějící slepé nýty obvykle doporučují pro své nýty specifické velikosti otvorů. Tato doporučení by měla být pečlivě dodržována, pokud chce inženýr nebo konstruktér dosáhnout maximální pevnosti a spolehlivosti, stejně jako maximální hustoty a nejlepšího vyplnění otvoru nýtem.
Pokud je zarovnání otvorů problém, pak vytvoření otvoru ve spojovaném materiálu, který směřuje k nýtovacímu nástroji, a zároveň vytvoření otvoru doporučeného průměru v druhém materiálu zajistí nýtovanému spoji maximální pevnost.

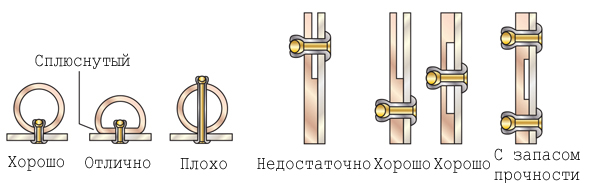

Dalším klíčovým faktorem pro dosažení maximální pevnosti upevnění je zajištění správného spojení součástí. Například, když je trubka připojena k plochému plechu nebo nosníku, instalace nýtu do zploštělé části trubky poskytuje maximální tuhost. O něco méně tuhé, ale stále uspokojivé spojení lze vytvořit bez zploštění válce. Instalace nýtu skrz obě stěny trubky však vede ke slabému spojení.
Slepé nýty vytvářejí velkou upínací sílu, proto byste nikdy neměli instalovat nýty do mezer nebo dutin. Malé mezery mezi spojenými díly jsou přijatelné, pokud jsou oba díly podepřeny na obou stranách mezery. Umístění nýtů na obě strany mezery vytváří pevný spoj, ale obecně to není nutné.
Kombinace různých materiálů
Slepé nýty se nejčastěji vyrábějí z hliníku, oceli, nerezové oceli a mědi. Pro maximální pevnost a minimální korozi by nýty měly být vyrobeny z materiálů, které odpovídají materiálům spojovaných částí.

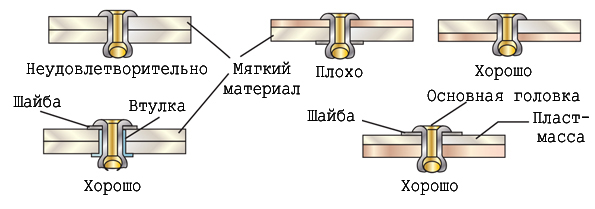

Kompresní (měkké) materiály neposkytují pevnou základnu pro upevnění tažných nýtů. V takových případech je lepší jim poskytnout dodatečnou oporu. Jednou z technik je umístit podložku na křehký materiál pod hlavu nýtu. Bez podložky se obejdete, pokud použijete nýty s velkou hlavou a tedy i velkou kompresní plochou.
Přizpůsobení nýtů tloušťce materiálu
Trhací nýty by měly mít vždy rozsah sevření, který pokrývá tloušťku spojovaných dílů. Je třeba si uvědomit, že skutečná délka nýtu je vždy větší než rozsah sevření. Pokud je rozsah sevření příliš krátký, bude to mít za následek slabé upevnění. Pokud je rozsah sevření příliš dlouhý, nýt bude dražší, než je nutné, a samotný nýt může vyčnívat z otvoru a tím překážet.
Boční vůle slepého nýtu je vzdálenost od spodní strany hlavy nýtu ke konci dříku před instalací. Nezahrnuje celkovou tloušťku spojovaných částí. Pokud je vůle nedostatečná, nýt nelze správně nainstalovat.

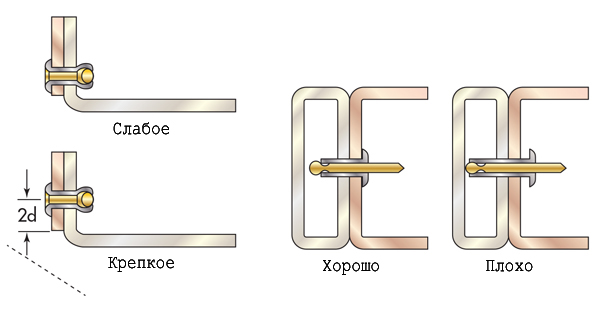

Pro pevné svary v rozích by mezera mezi středovou osou nýtu a okrajem spojovaného materiálu měla být alespoň dva průměry nýtu. Pokud pevnost spoje není kritická, lze tuto mezeru výrazně zmenšit, zejména pokud se nýty používají primárně pro polohování, nikoli pro pevnost.
