(3 recenze) certifikováno

Dongguan Muyo Hardware & Electromechanical Co., Ltd. Diverzifikovaný dodavatel 7 let CN

O tomto produktu

Obsahuje generovaný obsah

Přesné vrtání otvorů: Upínací systém pro kapsové otvory MD21 umožňuje přesné vrtání otvorů pro dřevozpracující projekty, čímž zajišťuje profesionální povrchovou úpravu a eliminuje chyby.
Snadné použití: Tento praktický nástroj je navržen pro snadnou obsluhu a umožňuje začínajícím i zkušeným truhlářům dosáhnout přesných výsledků s minimálním úsilím.
Všestranné použití: Systém přípravku pro kapsové otvory MD21 je vhodný pro řadu aplikací v oblasti zpracování dřeva, včetně výroby skříní, nábytku a dalších oblastí přesného vrtání.

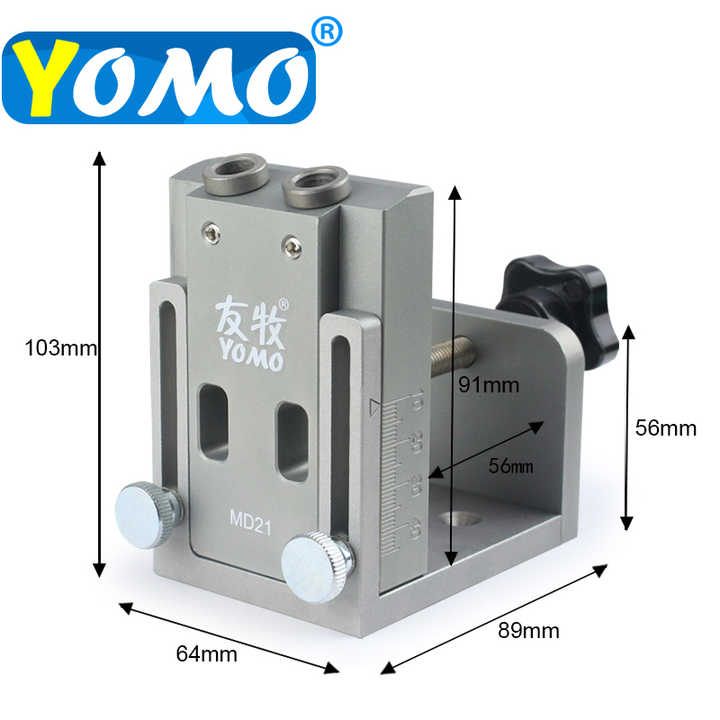

Kompaktní design: Lehký a kompaktní design MD21 (0,9 kg, 64 x 89 x 103 mm) usnadňuje jeho skladování a přepravu, takže je ideální pro uživatele s omezeným pracovním prostorem.
Odolná konstrukce: Model MD21 je vyroben pro dlouhou životnost, s odolnou stříbrnou povrchovou úpravou a robustním mechanismem, který vydrží i náročné používání, a poskytuje tak dlouhodobé řešení pro nadšence do práce se dřevem.

Klíčové vlastnosti

Původ zboží
Guangdong, Čína
DIY, Průmyslové
Záruka
Přizpůsobeno pro podporu
OEM, Velkoobchod dámského spodního prádla, OBM
Jméno
Typ produktu
Svorka do kapesního otvoru
Velikost nástroje
64 * 89 * 103 mm
Velikost balení
220 * 130 * 90 mm
Místo původu

Balení a dodání

obalové Podrobnosti

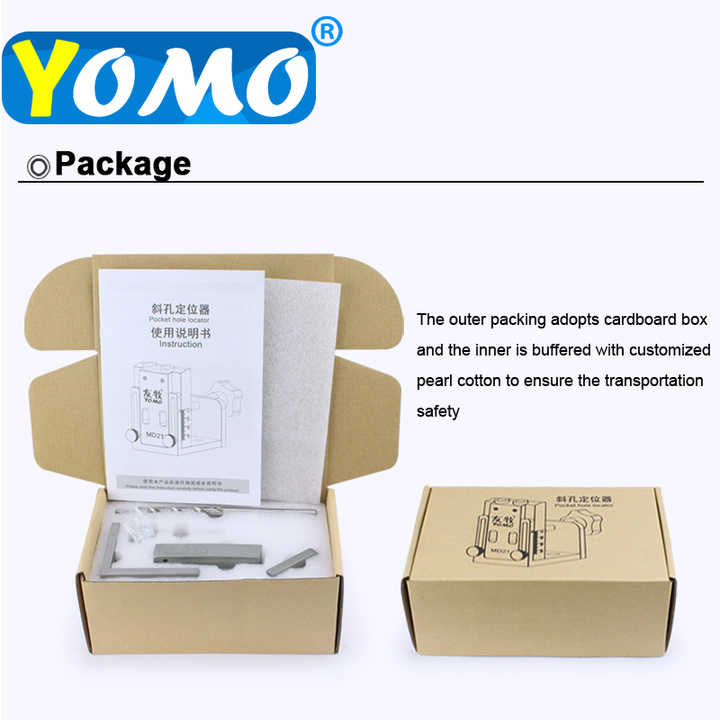

Balení přípravku pro kapesní otvor: vnitřní podpěra EPE + tvrdý karton
Prodej jednotek
Jedna položka
velikost jednoho balení
22X13X9 cm
jednotlivá celková hmotnost
