Spojování děl

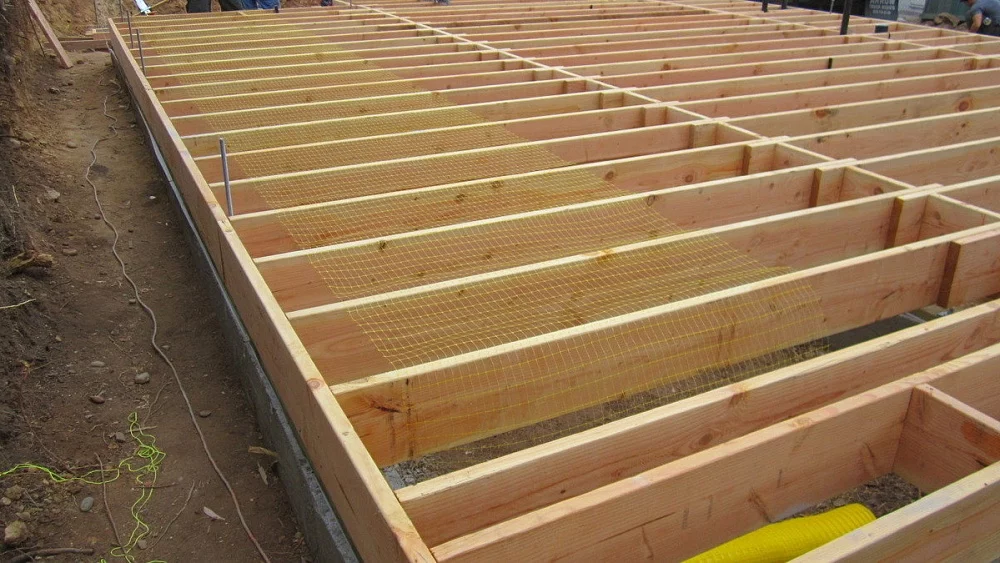

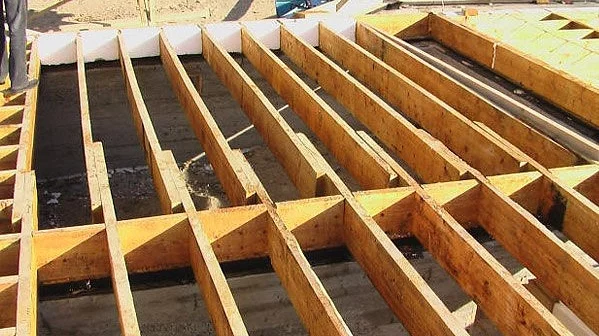

Pro vytvoření podlah s návrhovou délkou a tloušťkou při stavbě domu lze použít různé technologie slučování trámů z desek. Tato potřeba vzniká, pokud se v průběhu procesu montáže předmětu odhalí nesoulad mezi již nakoupeným materiálem a požadovanými parametry. Spojování se musí provést, pokud není možné najít obrobky požadované délky a tloušťky pro velké rozpětí. Vytvářejí také jeden nosník z odpadních desek, aby ušetřili peníze, aby se nekupovaly nové spotřební materiály.
Technologie zvětšování délky se používá pouze u prvků domu s velkým průřezem, které nejsou vystaveny velkému ohybovému zatížení. Podívejme se na hlavní techniky, z nichž každá vám umožňuje provádět práci s minimálním posunutím prvků vůči sobě navzájem.

Materiály a nástroje

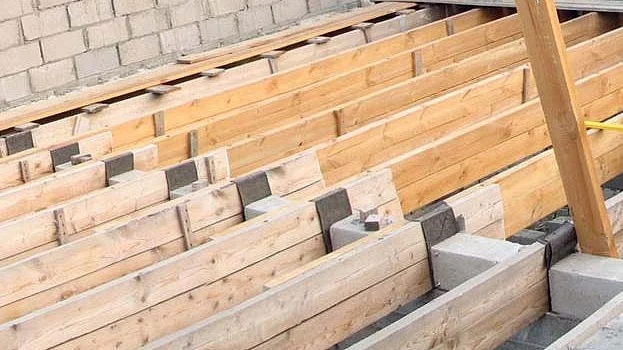

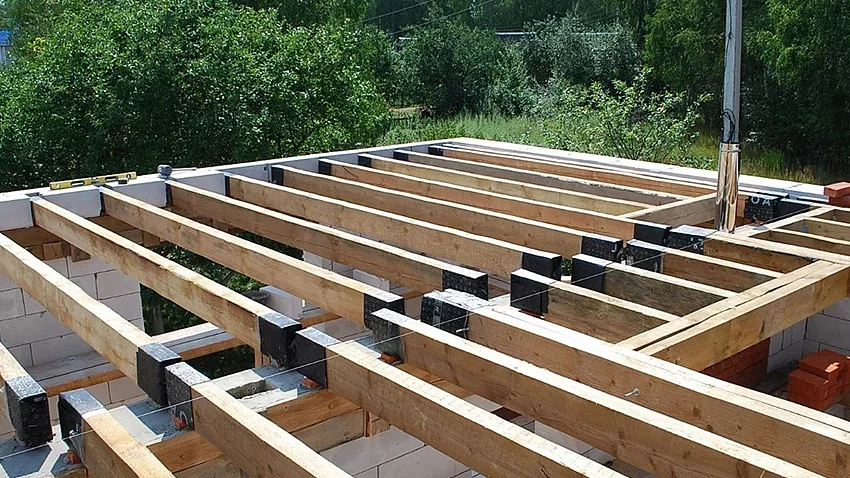

Trám je součástí nosné konstrukce domu. Jedná se o rovný prvek spočívající na základně se dvěma konci. Po celé délce může být několik podpěrných bodů (podlah, sloupů). Trám může mít vodorovnou nebo šikmou polohu (například krokve střešního systému). Nosné prvky jsou vyrobeny ze dřeva, kompozitů a kovu. Vlastnosti materiálů:

dřevo	Nosný prvek vyrobený ze dřeva je jednodušší na instalaci ve srovnání s kovovými a železobetonovými možnostmi. Vyznačuje se pevností a relativně nízkou hmotností. Vyrobeno z ekologicky šetrného a estetického materiálu. Výhodou je také udržovatelnost. Ke spojování dřevěných trámů se používají překližky nebo desky, hřebíky a lepidlo na dřevo.
kov	Kovové podlahy mají méně omezení šířky rozpětí ve srovnání s jejich dřevěnými protějšky. Vyznačují se zvýšenou pevností, odolností proti hnilobě a ohni. Ke spojování se používá svařování a šroubování. Spojení ocelových I-nosníků je poměrně složitý inženýrský úkol, který vyžaduje profesionalitu.
Složený	Kompozitní prvky jsou lehké, což snižuje zatížení nosných konstrukcí. Nepodléhají hnilobě, jsou odolné a pevné. Lze použít na velké rozpětí. Při spojování je zajištěno vyztužení spoje. Pro spolehlivé spojení s monolitickým pásem se používá ražení na dně a perforace.

Recenze se bude zabývat metodami spojování dřevěných trámů. K dokončení práce budete muset připravit papírenský nůž, značku pro vytváření značek, pravítko a čtverec. Musíte mít dláto, sekeru, elektrickou vrtačku a motorovou pilu. K připojení dřeva budete potřebovat matice, šrouby a klíč. Je také důležité připravit retardéry hoření a antiseptika na ochranu dřeva.

Příprava na spojování dřeva

Prvním a nejdůležitějším krokem je příprava vhodného materiálu. Dřevo a kusy prken se třídí podle barvy a druhu dřeva. Doporučuje se také věnovat pozornost počtu ročních vrstev. Strom stejného typu a stáří je spojen tak, aby celá konstrukce měla stejné fyzikální a mechanické vlastnosti. Desky nevhodné pro spojování se vyřazují a vybírají se vzorky nejvyšší kvality.

Posuzování stavu a kvality řeziva se provádí podle následujících kritérií:?

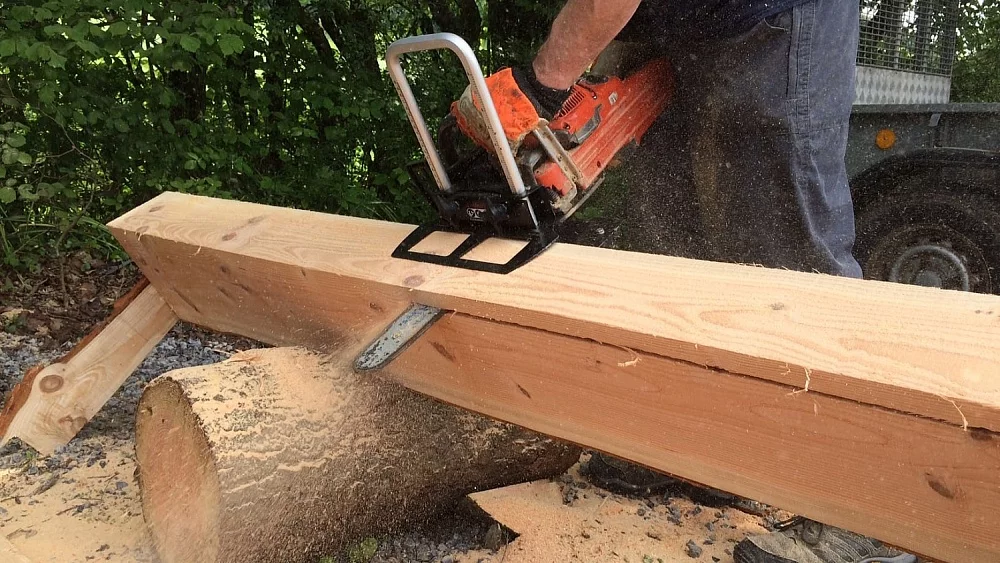

Povrchy nosníků vybrané pro spojování jsou po celé délce pilovány, vyhlazeny brusným papírem nebo bruskou. Ofina je odstraněna z konců. Nezapomeňte ošetřit prvky ochrannými impregnacemi.

Při odlamování a broušení dřeva je důležité používat ochranné pomůcky – masku na oči, respirátor. Při své práci byste měli používat spolehlivé a vysoce kvalitní upevňovací zařízení. Zpracování dřeva se provádí po upevnění na bezpečné stojany.

Spojovací techniky

Spojení se provádí třemi způsoby – pomocí klínu, desek nebo nehtových desek. Bez ohledu na zvolenou metodu je důležité použít další upevňovací prvky (svorky, šrouby, lepidlo atd.), aby se nosník nepohnul. Při instalaci na betonové stěny jsou konce nosných pásů izolovány střešní lepenkou nebo jiným materiálem.

Překrývající se spojování

Trámy se spojují s přesahem v délce minimálně 1 metr (vzdálenost závisí na velikosti řeziva). Pro provedení práce jsou prvky umístěny na stojanech.

Obecný algoritmus pro další akce:?

Prodloužení klínu poskytuje pevné spojení. Snadno se provádí, protože nevyžaduje přísnou kontrolu úhlu řezu. Umožňuje kombinovat lepicí a šroubové spoje pro zajištění maximální úrovně konstrukční spolehlivosti.

Metoda spojování trámů je vhodná pro malorozchodné dřevo. Při velkém zatížení se zvětšená délka nosníku prohne. Střed překrytí se stane zranitelným místem, kde budou mít spojené prvky tendenci se pohybovat v různých směrech a způsobit deformaci šroubů. Pevnost konstrukce zvyšují speciální překryvy (překližka, desky). V tomto případě jsou připravené tyče stejné šířky připevněny k povrchu v úrovni spár na dvou nebo všech čtyřech stranách. Přesah překrytí se vypočítá s přihlédnutím k celkové délce překrytí.

Ozubený čepový nástavec

Technologie spočívá v lepení konců nosníků podél vroubkovaného povrchu. Na konci se pomocí stroje vytvaruje kulatý, plochý nebo tvarovaný čep. Počet prvků se může lišit od 1 do 5. Někdy se používá samostatně vyrobený čep z tvrdého dřeva, který se vkládá do připravených drážek. Technologie zajišťuje 50-60% pevnosti masivního dřeva. Umožňuje snížit spotřebu materiálu.

Stejná technika upevnění se používá u rámů dveří a oken. Často se používá k prodloužení krokví a podlahových nosníků kvůli schopnosti spojení odolat vysokému zatížení.

Použití kovových desek

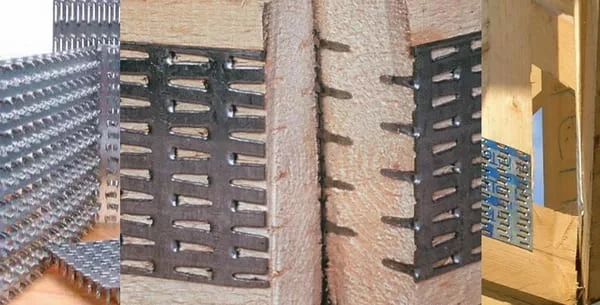

Délka nosníků se zvětšuje pomocí jehlovitých kovových desek. Jedná se o ploché ocelové díly s četnými řadami hrotů. Desky se používají ve stavebnictví pro montáž bednění, nosných rámů a objemových konstrukcí. Široce se používá pro prodloužení trámů pro vytvoření dlouhých podlah.

Měli byste pracovat na rovné ploše. Dřevo se položí na podpěry, na ně se v konstrukční poloze položí desky a bodově se sevřou samořeznými šrouby. Pod kloub se přivede nástroj, který plní funkci lisu. Krimpování se provádí z vnějších rohů. Celá rovina kovové části by měla být pevně přitlačena k poli.

Technické aspekty a výpočty

Nemáte-li ve stavebnictví žádné zkušenosti, svěřte výpočet pevnosti spojů a výrobu trámů z řeziva požadované délky profesionálům.

Při projektování se bere v úvahu:?

Volba způsobu spojování nosníků závisí na provozních podmínkách, tloušťce a délce podlah. Zohledňují se technické požadavky na konkrétní zařízení.

Chyby a problémy při spojování

Je důležité věnovat pozornost vyřazení desek, protože drobná vada během řezání a zpracování může značně narušit integritu dřeva. K upevnění zatížených konstrukcí nemůžete použít běžné samořezné šrouby.

Je nutné správně vypočítat rozměry nosníků, překrytí a další parametry. Spolehlivost konstrukce závisí na délce a přesnosti řezání zámku na dřevě. Abyste se vyhnuli chybám ve výpočtech, měli byste použít příklady hotových konstrukčních řešení.

Při prodloužení přesahu se často setkáváme s problémem vytváření rovných čar při vyrovnávání povrchu obrobků. Aby nedošlo k odříznutí silné vrstvy dřeva a nenarušení rovnoměrné tloušťky řeziva, je důležité provádět práci velmi přesným nástrojem bez nadměrného tlaku.

Praktické tipy a rady

Při spojování desek se používají lepidla, jejichž přebytek se ihned odstraní. Po zaschnutí se materiál obtížněji odstraňuje.

Další doporučení od profesionálů:?

Při instalaci je třeba pamatovat na to, že při vychýlení může zvýšená délka pásu vyklouznout z montážních štěrbin. V případě potřeby se jejich hloubka zvětší. Důležité je také korelovat průřez nosníku se šířkou otvoru, aby nedošlo k nadměrnému vychýlení a zničení konstrukce.

Obrátit se o pomoc na profesionály vám pomůže vyhnout se chybám, které by mohly ovlivnit pevnost delších podlah. V tomto případě je zaručena odbornost při provádění práce.

Závěr

Spojování trámů za účelem prodloužení podlahy může být nezbytným opatřením při absenci materiálů s požadovanými parametry nebo příležitostí ušetřit peníze použitím stávajících zbytků dřevěných trámů. Je důležité správně posoudit spolehlivost konstrukce, správně vypočítat zatížení a zvolit způsob upevnění desek. Bezpečnost provozu rozestavěného zařízení a životnost nosných prvků závisí na dodržení technologických požadavků.

Různé dřevěné výrobky mají obvykle specifické rozměry, ale ve stavebnictví je někdy potřeba nestandardní šířka nebo délka. Proto existují různé možnosti připojení, které vám umožní vyrobit potřebnou desku nebo blok. V tomto případě se používají řezy, které lze provést vlastními rukama nebo pomocí speciálního vybavení.

Hlavní způsoby

V truhlářství nebo stavebnictví je často nutné spojit dvě desky dohromady. Poměrně často je spojení nutné, když existuje několik krátkých segmentů a potřebujete vytvořit jeden z nich se specifickou délkou. Tuto metodu samozřejmě nelze použít pro všechny produkty. Lepení je například vhodné, pokud se vyrábí dveřní křídlo nebo krokev, ale součásti nejsou vhodné pro podlahu nebo lavice.

Během jeho práce se dřevem se lidé naučili spojovat desky různými způsoby. Například pro zkušeného truhláře nebude těžké vyrobit jeden ze tří. Je důležité vědět, že čím méně segmentů se použije v procesu spojování, tím pevnější bude konečný produkt. Měli byste také vzít desky pro spojení podél délky se stejnou šířkou. Abychom lépe pochopili, jak kvalitativně propojit desky navzájem, stojí za to podrobněji zvážit každou z metod.

Podle šířky

Dřevo malé šířky je spojeno dohromady, aby se získal štít určité velikosti. K tomu můžete použít různé metody dokování.

• Fugu. S takovým spojem se desky nazývají parcely a výsledný šev se nazývá fuga. Dobrého spárování se dosáhne pouze tehdy, když mezi sousedními deskami nejsou sebemenší mezery.
• Na kolejnici. Podstatou metody je, že na okrajích desky je třeba vybrat drážky, do kterých se lamely vejdou. Právě pomocí posledně jmenovaného se budou parcely vzájemně propojovat. Tloušťka lamel a samotné drážky by měla být jedna třetina tloušťky materiálu, který bude k sobě připevněn.
• Ve čtvrt. V připojovaných pozemcích musí být vybrány čtvrtiny po celé jejich délce. Je důležité, aby ¼ nebyla větší než polovina tloušťky samotných desek.
• Pero a drážka (žebro). Tímto spojením se na jedné hraně desky vytvoří drážka a na druhé hřeben. Tvar spojovacích prvků může být trojúhelníkový nebo obdélníkový. Stojí za zmínku, že trojúhelníky poskytují menší sílu. Obdélníková pera a drážky jsou samozřejmě méně ekonomické z hlediska spotřeby materiálu, ale jsou vhodné pro použití na různých místech.
• “Rybinový”. Princip dokování je stejný jako u předchozí metody. Hlavním rozdílem je tvar hřebene v podobě lichoběžníku, připomínajícího ocas vlaštovky. Tato metoda často používá hmoždinky.

Podle délky

Když je potřeba desky spojovat, aby vznikla co nejdelší délka, používá se řada metod.

• zády k sobě.
• Jazyk a drážka znamená, že na jedné straně desky bude vytvořeno vybrání a na druhé straně výstupek vhodné velikosti.
• Na nos – je velmi obtížná metoda, protože vyžaduje přesnost. Předpokládá se, že okraje desky jsou seříznuty, aby se vytvořila nakloněná rovina.
• Vroubkovaný lepicí spoj je nejsilnější typ. Vyrábí se ve formě dvou nebo více zubů na jedné desce a s odpovídajícími drážkami na druhé.
• Ve čtvrt – plně odpovídá svému názvu, kdy jsou konce desky seříznuty po 25% a následně vzájemně spojeny.
• Na koleji – To se provádí tak, že na koncích prken uděláte řezy a do nich vložíte malou lať.

Existuje také řada možností pro spojování tyčí, které jsou nejoblíbenější.

• Půlka stromu – lze použít, pokud je délka alespoň 2násobkem tloušťky tyče. Pro zvýšení spolehlivosti můžete použít dřevěný hřebík (hmoždinka).
• Šikmý řez – používá se se zkrácením konců. K upevnění slouží i špendlíky.

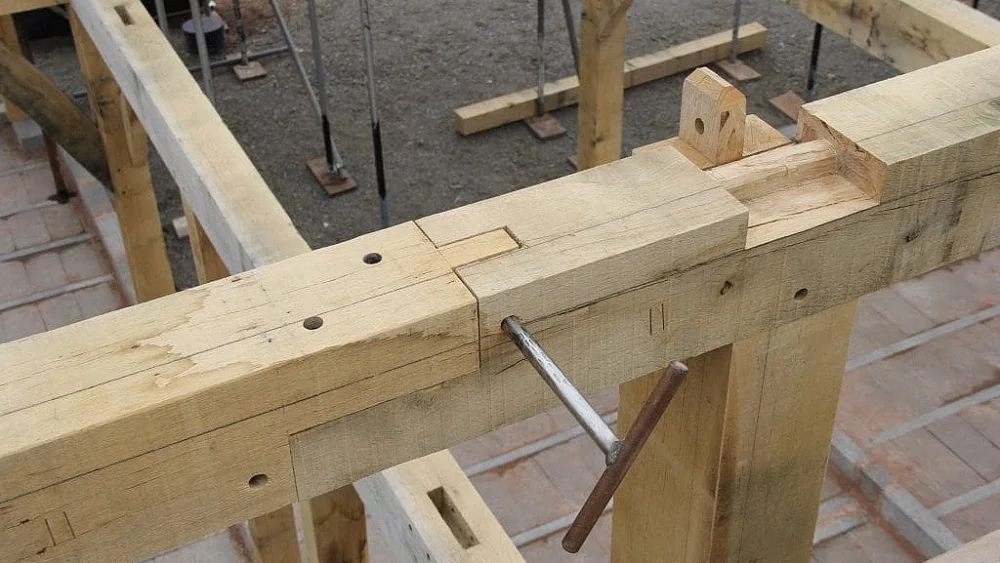

• Horní zámek (rovný nebo šikmý) – dobré v konstrukcích, které vyžadují tahovou sílu. Pokud je typ rovný, pak se zámek umístí ihned na podpěru, a pokud je šikmý, umístí se vedle ní.
• Napínací zámek (přímý nebo šikmý) – mít dobrou sílu. Tato metoda je však složitá. Stojí za zvážení, že vysycháním dřeva klíny slábnou. Proto byste tento zámek neměli používat pro konstrukce s vysokým zatížením.
• Konec do konce – znamená, že oba konce desky budou umístěny na podpěře a poté upevněny pomocí svorek.

Mezi upevněním desek nebo kulatiny ve stavebnictví, například rámových budov, lze rozlišit následující možnosti.

• Půlka stromu – je řez nebo řez poloviční tloušťky na okrajích desek a jejich následné spojení pod úhlem 90 stupňů.
• Rohová pánev – podobný předchozímu způsobu. Hlavním rozdílem je, že jeden z kmenů bude mít menší šířku ve srovnání s druhým.
• Shipova.
• Půlnohý – se provádí řezáním nakloněných rovin na okrajích desek, což zajišťuje velmi těsný spoj. Je třeba zdůraznit, že pro určení úhlu sklonu existuje samostatný vzorec.

Výška

Tyče se připevňují na výšku křížem nejčastěji při stavbě mostních konstrukcí. Rozlišují se následující typy připojení:

• půl stromu;
• o 1/3 nebo 1/4;
• zářez bloku.

Při zvyšování výšky desek existuje také několik typů upevnění:

• od konce ke konci se skrytým hrotem;
• od konce ke konci s průchozím hřebenem;
• v polovině stromu s upevněním pomocí svorek;
• v polovičním dřevě se zapínáním na ocelovou lištu;
• šikmý řez se spojovacími prvky ve formě svorek;
• blízko;
• upevnění pomocí šroubů.

Spoje tvoří zpravidla 60-66% tloušťky spojovaných dílů.

Zapínání na čep

Pro překrývání se často používá spojení s hroty a vybráními. Tento proces musí začít obkreslováním obrysu dílů pomocí značkovacích čar. V tomto případě je důležité udělat odsazení od konce, které se bude rovnat šířce zapínání. Čáry by měly být také použity k označení zadních stran desek a konce samotného čepu. Je třeba dbát opatrnosti a přesnosti, aby označení na dílech na všech místech souhlasilo.

K oříznutí čepovitého výstupku se používá pilka na železo. Používá se k řezání ze stran a poté se dřevo odstraňuje dlátem. Vyplatí se udělat čep o pár milimetrů větší, abyste jej pak mohli přesněji opracovat dlátem. Pro vytvoření drážky se provede podélný řez, který se následně dokončí dlátem. Zde je také důležité ponechat pár milimetrů přídavku na zpracování.

Poté se provede úprava. Tento proces zahrnuje kombinování dílů tak, aby do sebe co nejtěsněji zapadaly.

Má zapínání ve tvaru T, když hlavní čep je vyroben na jedné z desek a oko je vyrobeno na druhé. Tato metoda je dobrá, protože při připojení upevňovací prvek pevně zapadne na místo a spolehlivě spojí díly.

Široké desky do sebe dokonale zapadají krabicovou metodou, kdy se nedělá jeden, ale více hrotů a drážek najednou. Nejjednodušší způsob, jak zajistit spojení s výstupky, je provrtat a do vzniklého otvoru vložit hmoždinku ze dřeva.

Montáž na tupo a do pravého úhlu

Při vzájemném spojování dřevěných dílů je důležité dodržet úhel 90 stupňů. Tento proces nezahrnuje překrývající se nebo drážkovaná spojení. Způsob upevnění na tupo není úplný bez použití šroubů, hřebíků a dalších spojovacích prvků. Jsou nezbytné pro spolehlivou fixaci všech částí. Kromě spojovacích prvků budete potřebovat mnoho dalších nástrojů a materiálů:

• dřevo;
• pracovní stůl (nejlépe přenosný);
• kladivo;
• tmel;
• šroubovák;
• tužka;
• kovové rohy;
• lepidlo pro tesařské práce;
• kovové desky ve tvaru písmen T a G a také ve tvaru trojúhelníku.

Při spojování desek end-to-end lze celý proces rozdělit do pohodlných kroků.

• Upevnění jedné z desek na pracovní stůl a umístění další na něj tak, aby byly potřebné prvky natupo. V případě potřeby můžete provést označení.
• Upevňování dílů pomocí hřebíků nebo šroubů. Je důležité, aby hlava upevňovacího prvku byla na povrchu sotva patrná. K tomu byste měli použít tmel. Abyste zabránili štěpení dřeva, můžete předem vytvořit otvory pro hřebíky a šrouby. Použitím kovových rohů jsou spoje v rozích pevnější.

Aby byly tupé klouby odolnější, můžete použít některou z metod posilování.

• Upevnění ve tvaru T vhodné, pokud potřebujete spojovat desky ve tvaru písmene T. Podstatou tohoto spojování je, že se do středu desek umístí ploché desky, do kterých se vyvrtají otvory a poté se zašroubují šrouby. Upevňovací prvek je spolehlivý, ale velmi znatelný.
• Kovové rohy umožňují vytvořit rám pod úhlem 90 stupňů. Je důležité připevnit takové rohy na obou stranách desek, které jsou spojeny.

Chcete-li se dozvědět, jak spojit dvě desky dohromady, podívejte se na video níže.
