Planken s rovným nebo zkoseným profilem poskytuje atraktivní vzhled každé budově. Ale stejně jako ostatní druhy řeziva se při výrobě řeže na standardní rozměry. To není při stavbě příliš výhodné, takže řemeslníci musí desky spojovat na délku, šířku a výšku. Existuje mnoho druhů dřevěných spojů.

V tomto článku specialisté ze společnosti All-About-Planken shromáždili informace potřebné pro kvalitní dokončení pomocí planken. Podělíme se s vámi o tipy a doporučení na různé typy spojů prkenných panelů na základě vlastních dlouholetých zkušeností.

1. Výběr typu připojení pro planken
2. Odrůdy
3. Nástroje a přípravky
4. Polodřevěný spoj
5. Délkové spojování
6. Jak udělat křížový spoj
7. Jaký upevňovací materiál zvolit pro prkna
8. Spojování okrajů
9. Trn v hnízdě
10. Spojování dřevěných desek
11. Použití dalších připojení
12. Tabulka spojů dřevěných konstrukcí

Výběr typu připojení pro planken

Pro správné připojení dřeva je třeba se zaměřit na jeho rozměry a schopnost provádět technologické operace. Některé spoje vyžadují jednoduché nástroje, které má každý domácí kutil, jiné vyžadují speciální vybavení. Je také důležité identifikovat a předcházet typu možných deformací dřeva: stlačení, natažení, drcení, štípání.

Typy spojů potřebné pro vytvoření masivních dřevěných konstrukcí jsou určeny požadavky na vzájemné umístění spojovaných prvků. K upevnění se používá kolejnice, šroub, hmoždinka, hřebíky a další spojovací prvky. Pokud je potřeba zvětšit délku, desky se připevňují na konec prodloužením nebo spojováním. Při požadavku na větší šířku se dřevěné latě na okrajích spojí. Dále je potřeba uspořádat rohy, pak se používají spoje s rohovými koncovými díly nebo středními. Dva prvky jsou upevněny koncem ke konci tak, že jeden z nich přiléhá ke středu druhého nebo probíhá podél jeho šířky.

Foto 1. Samořezné šrouby pro prkna Eurotec Decker

Odrůdy

Uzly dřevěných konstrukcí musí být odolné proti stlačení, ohybu, roztržení a vyštípnutí. Při různém umístění spojovaných částí podléhají různému zatížení, proto je nutné zvolit takové spojení, které jim poskytuje zvýšenou odolnost.

V závislosti na vzájemné poloze řeziva se volí následující připojení:

• prodloužení – desky se prodlužují svisle;
• spojování – prkno se horizontálně prodlužuje;
• spojením – každá následující lamela je umístěna rovnoběžně s předchozí;
• viskózní – dřevěné materiály jsou uspořádány pod úhlem.

Spoj čep a drážka

Na základě našeho dlouholetého pozorování je tato metoda nejsnáze implementovatelná a nejspolehlivější.

Konstrukce, jejíž prvky jsou spojeny čepy a drážkami,

Dokonale odolává jakékoli zátěži včetně třísek. Je-li požadována zvýšená odolnost proti roztržení, spoj se provede trapézovými díly („rybinovina“). Důležité je, aby hřeben měl tloušťku cca 1/3 a šířku 70-80% stejných parametrů desky. Rozměry drážky musí zajistit snadné připojení bez tlaku.

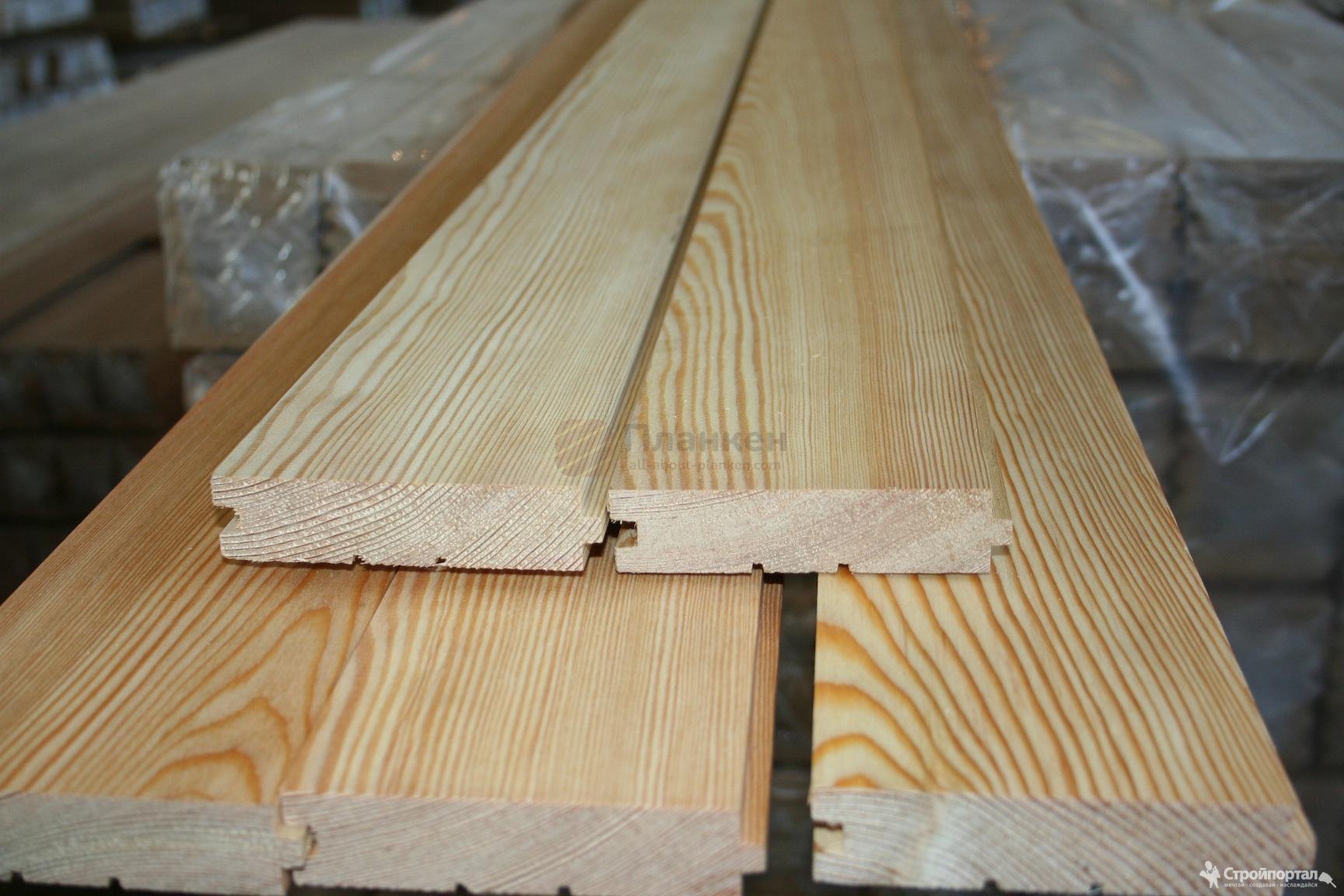

Foto 2. Spojování desek metodou pero-drážka

Nástroje a přípravky

Pro spojování dřeva s perem a drážkou je nejlepší použít speciální zařízení – lamelovou frézku. Pokud není k dispozici, lze práci provést pomocí běžného ručního nářadí. K označení polotovarů budete potřebovat pravítko, čtverec a tužku. Nejprve pomocí jemné ruční pily vyřízněte drážky, protože to usnadní nasazení čepů do nich. Přebytečné částice dřeva se odstraní pomocí elektrické nebo ruční vrtačky. K vyrovnání dna a stěn se používají dláta různých šířek. Pro zhotovení čepů pro spoje je třeba desku upnout do svěráku a vyříznout požadované dřevo. K přizpůsobení drážky rozměrům se používají dláta a brusný papír.

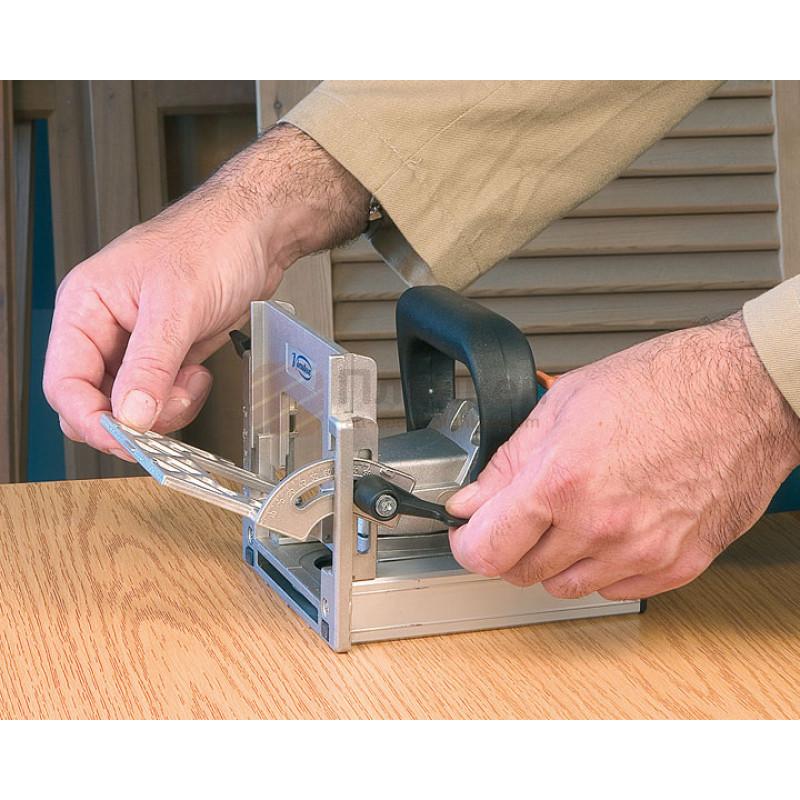

Foto 3. Lamelový router

Kupte si spojovací materiál na prkna

Polodřevěný spoj

Pro rozšíření šířky dřevěné části (řezivo, kulatina, deska) se používají koncové spoje. Zajišťují, že oba prvky jsou umístěny ve stejné rovině. V každém je vybrán kus dřeva o poloviční tloušťce. Možnosti realizace závisí na druhu a síle zatížení působících na konstrukci. Aby se zabránilo odštípnutí, natažení, kroucení, ohýbání, přímým nebo šikmým řezům, dělají se tvarové řezy – zámky. Konstrukce může být zpevněna šrouby, hřebíky, hmoždinkami.

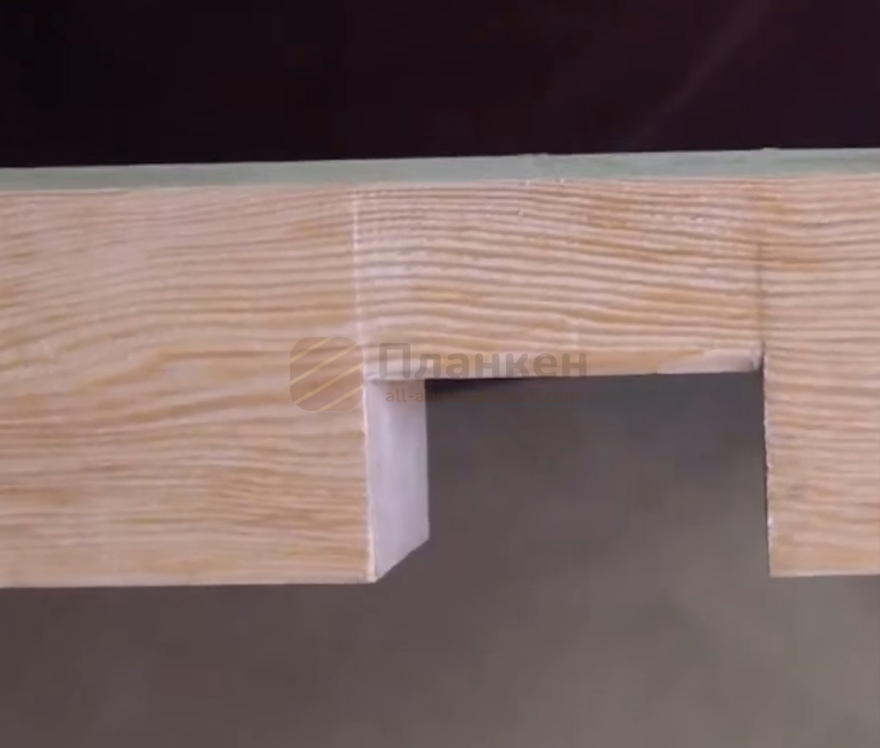

Foto 4. Půllapové spojování dřevěných desek

Délkové spojování

Toto spojení se také nazývá “koncové prodloužení”. Používá se ke zvětšení délky konstrukční součásti.

Z vlastní zkušenosti můžeme říci, že takto spojená prkna jsou pevnější než masivní dřevo..

Charakteristickým rysem spojování je použití nosníků s drážkami a přímými nebo šikmými překryvy. Použitím čepů nebo několika typů spojů lze zvýšit pevnost a zabránit lámání nebo deformaci dřeva. Upevnění je možné zajistit hřebíky nebo šrouby.

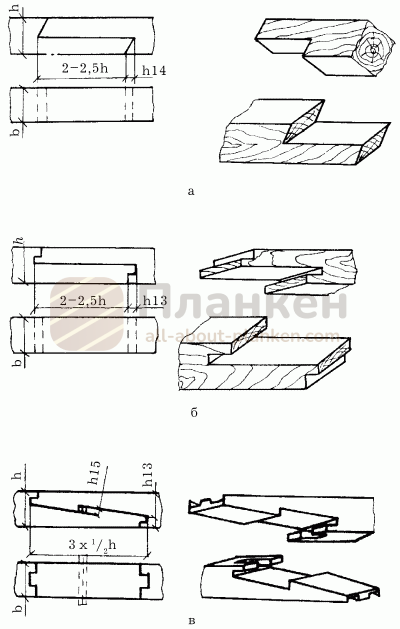

Foto 5. Koncové spoje, které odolávají ohybu: a – s přímým polopřeplátovaným spojem se šikmým spojem; b – s rovným polovičním překrytím se stupňovitým spojem; v – ve zkoseném nasazeném zámku s klíny a čepovým spojem

Jak udělat křížový spoj

Spojovat řezané dřevěné materiály touto metodou zvládne i nezkušený tesař. Nejprve si musíte udělat značky tak, že položíte jeden kus na druhý a nakreslíte čáru řezu pomocí pravítka a pomocí tloušťkoměru – podél tloušťky. První prvek, upnutý ve svěráku, je pečlivě řezán po značku na profilu. Kolejnice se otočí a provede se další řez. Druhá deska je zpracována stejným způsobem. Opatrně pomocí ostrého dláta a paličky odstraňte části dřeva v mezerách. Plochy pro spoj se brousí brusným blokem nebo brusným papírem. Obrobky se spojují.

Foto 6. Křížové spojování desek

Jaký upevňovací materiál zvolit pro prkna

Spoje mohou být odpojitelné nebo nerozebíratelné. První typ je určen pro dřevěné konstrukce, které podléhají opakované demontáži a montáži. Jedná se o závitové spoje provedené pomocí šroubů, matic, podložek, šroubů. Mezi neodnímatelné patří čepové, které používají hřeben, objímku, čep a klíč. Díly se také rychle spojují pomocí hřebíků a upevňovacích spon. Tento typ upevnění zabraňuje deformaci, odštípnutí a vytažení dřevěných prvků. Šrouby, hřebíky, skoby – standardní kování, prezentované v různých rozměrových parametrech a materiálech výroby. Všechny lze použít ke spojení prken dohromady a jejich upevnění k opláštění.

Spojování okrajů

Před spojováním musí být hrany desek dokonale rovné, proto se spojují. Pokud existují nějaké nerovné oblasti, každá lamela bude nakonec vystavena takovým defektům, jako je ohýbání a vylamování. Pomocí hoblíku nebo kruhového stolu se opracovávají hrany s libovolným stupněm zakřivení. Ošetření se provádí ve směru vláken dřeva. Desky je vhodné sevřít ve dvojicích a spojovat je současně. Povrch tak získá přesné parametry s případnými nerovnostmi, které budou shodné.

Trn v hnízdě

Tato odrůda je komplexní, ale vysoce spolehlivé a odolné spojení. Je vhodný pro použití ve spojích ve tvaru T. Hřeben se provádí na konec svislého prvku a objímka (průchozí nebo s určitou hloubkou) je vyrobena v rovině vodorovné. Spojování je možné dvěma způsoby:

• První – tradiční možnost dokování.
• Druhý – pomocí krokového čepu. V rovině drážky je provedeno rozšíření, do kterého vstupuje čepový stupeň – polotmavost. Zabraňuje vypadnutí čepu z drážky.

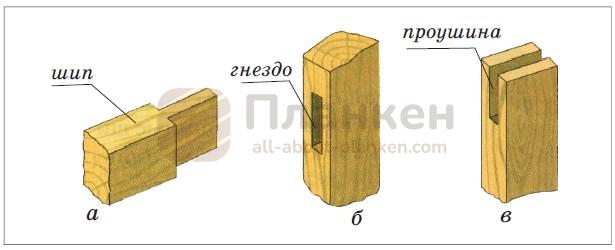

Foto 7. Typ připojení čep a patice

Spojování dřevěných desek

Šířku prkna můžete zvětšit přímým profilem spojením panelů podél dlouhých hran. Jsou spojeny, spojeny a zajištěny. Existují různé typy spojů: tupé spoje, spojování pomocí čtverce; pero a drážka – hřeben se vyrábí o šířce a výšce 1/3 tloušťky řeziva nebo desky. Spojování dřeva pilkou zabraňuje jeho rozštípnutí. Hrany řeziva jsou otesány v ostrých úhlech. Napojení je provedeno hřebenem o výšce 1/3-1/2 prkna.

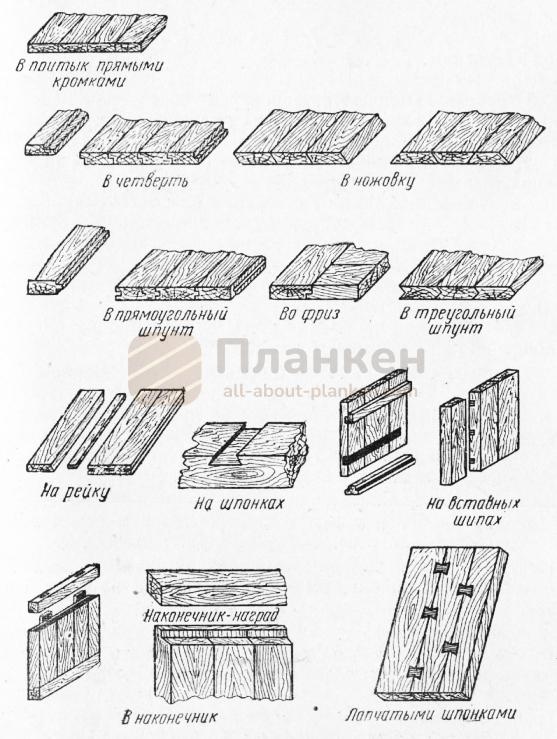

Foto 8. Typy lepení

Při spojování „ve čtvrtině“ by se římsa měla rovnat polovině tloušťky dřevěného panelu. Pero a drážka + lamely. V každém nosníku nebo desce jsou vytvořeny drážky, do kterých lišta zapadá. Jeho šířka je dvojnásobkem hloubky drážky. Pro upevnění spojovaných prvků je vhodné použít hmoždinky se zkosenou hranou. Jsou vybaveny speciálním profilem pro skrytí mezer. Spoj dřevěných materiálů pod úhly různých velikostí je pro spolehlivost zajištěn šrouby ve spoji.

Použití dalších připojení

Díky této technologii spojování dřeva a prken se konstrukce stává spolehlivější a zvyšuje se její tuhost. Mechanická spojení mohou být flexibilní nebo roztažitelná. Dřevěné panely jsou zarovnány. Každý připojený konec je doplněn o otvor pro umístění hmoždinky, čepu nebo svorníku. Plátno lze vyztužit sponkami zaraženými zevnitř. Pro zvýšení odolnosti proti zatížení ve spojích (protržení, vyštípnutí) se jako výztuže používají hřebíky, vruty, vruty, hmoždinky a lišty.

Šířkové připojení

Chcete-li získat širší dřevěnou desku, můžete prvky upevnit pomocí šroubů, tyčí, hmoždinek. Hmoždinky se používají i pro spoje. Dva panely jsou položeny k sobě lícem k sobě, přičemž konce jsou přesně zarovnány. Po upnutí páru do svěráku je nutné nakreslit kolmé čáry, které označují středové sekce pro spojovací prvek. Na každé desce, uprostřed okraje, se přes tyto pásy udělají tloušťkou linky. V průsečíkech jsou středy otvorů pro šrouby a hmoždinky.

Délkové připojení

Pro horizontální spojování se používají různé typy spojů. Při spojování dílů konci na konec je každý konec seříznut pod úhlem 90°, jsou vyrovnány a spojeny konzolou. U zkoseného zadku jsou řezy naostřeny a konce jsou zajištěny hřebíky. Tento způsob spojení lze provést i hřebenem, upevněným šrouby. Při použití techniky přímého překrývání se řezání provádí 1,5-2krát delší, než je tloušťka dřeva. U šikmých spojů s přesahem jsou konce seříznuté v rozích upevněny šrouby. Překryvy se zkosenými řezy se provádějí s koncovými hřebeny o šířce a délce rovnající se 1/3 tloušťky dřevěného materiálu.
