Jak vypočítat, jaké čerpadlo je potřeba pro bazén?

Bazén přináší potěšení a radost pouze tehdy, když obsahuje čistou, průzračnou vodu. Každý uživatel do něj vnese určité množství malých částeček nečistot, potu, organických látek z krémů a kosmetiky.

Čištění vody vyžaduje cirkulační systém, který periodicky nebo nepřetržitě cirkuluje vodu přes filtry. „Srdcem“ tohoto systému je filtrační jednotka, umístěná mimo mísu, ale v relativně krátké vzdálenosti od ní.

Nezbytné výpočty před výběrem instalace

Výběr filtrační jednotky se provádí na základě výsledků výpočtů produktivity.

Podle SanPiN 2.1.2.1188-03 musí celý objem vody v misce absolvovat celý kruh cirkulace za 6 hodin (nebo 2-3krát denně, s ohledem na umístění misky a prostoje zařízení).

Na základě těchto pravidel se výkon čerpadla vypočítá pomocí vzorce: Q = V: 6, kde:

Q – výkon čerpadla;
V je objem mísy.

Například je nutné určit výkon oběhového čerpadla-filtru pro bazén o objemu 78 m3. Hodnotu dosadíme do vzorce a dostaneme: = 78: 6 = 13 m3/hod.

Podle výsledků výpočtu tato mísa vyžaduje čerpadlo s výkonem 13 m3 za hodinu. Na základě tohoto ukazatele je vybrán filtr s odpovídajícím výkonem.

Základní pravidla volby

Bazénový filtr se vybírá na základě následujících kritérií:

1. velikost misky. Na základě tohoto ukazatele se vybere typ a výkon filtru.

2. Umístění bazénu (ulice nebo areál). Venkovní misky potřebují větší filtry a výkonná čerpadla, protože vnitřní misky obvykle přijímají méně nečistot.

3. Intenzita používání mísy (počet koupajících se, četnost návštěv). Tento faktor určuje intenzitu vnikání nečistot a cizích složek do vody.

4. Složení a převládající typ kontaminantů.

Výběr nejlepší možnosti

Při výběru optimálního modelu filtru musíte vzít v úvahu řadu technických a konstrukčních vlastností, a to jak samotné místnosti, kde je mísa instalována, jejího objemu a plánovaného účelu použití bazénu.

V tomto případě jsou základní parametry čerpadla vždy vypočítány na základě velikosti misky, což umožňuje omezit rozsah přijatelných modelů. To zjednodušuje výběr, ale vyžaduje znalost funkcí a možností různých návrhů nebo modelů.
Konstrukce filtračního čerpadla se volí na základě podmínek použití a požadavků na čistotu vody v misce.

Existují tři typy filtračních prvků:

Kazeta

Takové filtry se používají na malých bazénech, které nejsou příliš intenzivně využívány.
Filtrační vložka (patrona) vyčerpá své zdroje a je vyměněna, což je nutné provést 3 až 12krát za sezónu.

Jako filtr byl použit obyčejný papír, složený jako harmonika a stočený do tuby.

Na první pohled takové čištění nedává velký účinek, ale podle výrobců není kvalita vody po něm horší než u jiných typů.

Sandy

Jsou to nádrže plněné pískem nebo speciálním granulovaným plnivem. Špinavá voda je hnána přes tloušťku písku a zanechává v ní všechny suspendované částice, organické látky a další nečistoty o velikosti od 40 mikronů. Cokoli menšího se vrátí do mísy.
Při kontaminaci písku se provádí zpětné proplachování, kdy je proud vody veden v opačném směru a okamžitě odváděn do kanalizace. Tento postup vyčistí médium a odstraní nahromaděný filtrát.

Rozsivky

(DE filtry) fungují na podobném principu jako pískové filtry. Jsou rozděleny do sekcí oddělených od sebe tkaninou. Mezi vrstvami tkaniny je výplň – křemelina. Tento filtr je mnohem účinnější, protože je schopen zastavit částice o velikosti 5-8 mikronů.
Rostliny křemeliny jsou však drahé a náročné na údržbu, takže jejich rozšíření je omezené. Zpravidla se používají k úpravě vody v dětských a zdravotnických zařízeních.

Podle velikosti nádrže

Velikost misky ovlivňuje provozní režim filtrační vložky. Čím větší je objem vody, tím vyšší je zatížení filtru a tím rychleji vyčerpá své zdroje.

Proto kazetové jednotky nejsou vhodné pro velké misky – bude nutná častá výměna spotřebního materiálu, což vytvoří zbytečné náklady a vyžaduje neustálou údržbu. V takových situacích vybírejte pouze pískové filtry, které jsou snadno omyvatelné a vydrží více než jednu sezónu i při té největší zátěži.

Podle frekvence používání

Frekvence používání filtru je faktorem, který určuje rychlost snižování životnosti.

Čím je vyšší, tím rychleji filtr ztrácí svůj výkon.

Z tohoto pohledu je efektivnější pískový filtr, který má schopnost mytí (je zařazen ve výčtu provozních funkcí zařízení).

Kartušové filtry lze také prát, ale tento postup obnoví jejich výkon přibližně o 80 % a neprovádí se více než 4krát.

Podle výrobce

Výběr filtru podle výrobce je pochybná možnost, protože hlavními kritérii by měly být technické vlastnosti a typ zařízení. Pokud si však musíte vybrat mezi dvěma modely stejných parametrů, je to správnější dát přednost produktům od známých a spolehlivých společností.

Podle materiálu těla

Prvním, nejpatrnějším rozdílem mezi filtry je samotné pouzdro.
Z jakých odrůd nám výrobci nabízejí na výběr?

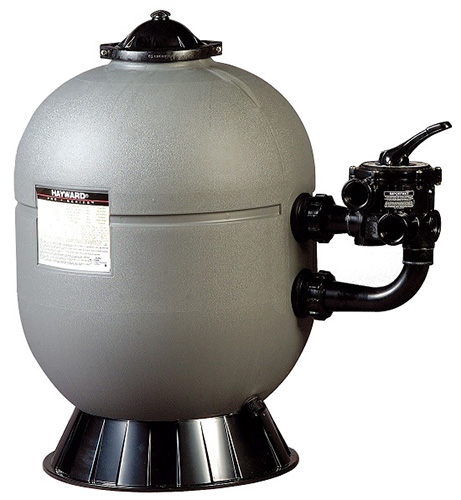

• Tělo je vyrobeno z běžného plastu.

Existují i ​​modely odlité z dvě vodorovně oddělené poloviny, které jsou spojeny svorkou nebo šrouby. Jsou spolehlivější, ale také dražší. Používají se především u pískových filtrů s připojením bočního ventilu, o kterém bude řeč níže.

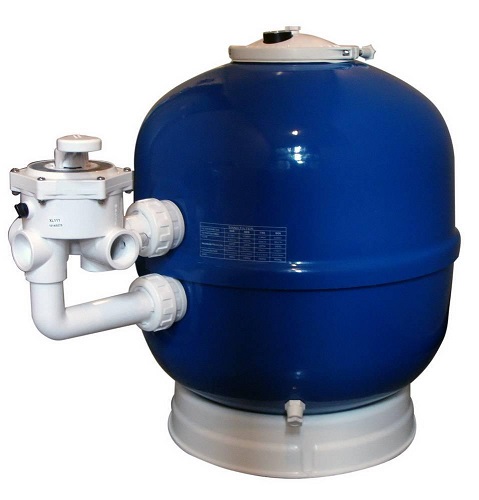

Vyrábí se nejdražší a zároveň nejkvalitnější kategorie pouzder kompozitní polyester. Obvykle jsou tzv laminované. Sklolaminátová výztuž dělá materiál těla pevný jako ocel, při zachování hlavních výhod plastu – lehkosti a voděodolnosti. Vysoká cena je odůvodněna nejen vynikající odolností proti opotřebení, ale také estetikou – pískové filtry s laminovaným tělem vypadat nejatraktivněji.

Podle umístění

Čerpadla se zpravidla instalují pod hladinu vody v misce. To jim umožňuje čerpat vodu bez nadměrného zatížení ve jmenovitém režimu.

Často je však nemožné nainstalovat čerpací stanici pod úroveň mísy. V takových případech je na čerpadle dodatečně instalován zpětný ventil, který zabrání vypouštění vody ze zařízení do bazénu a usnadní prvotní spuštění.

Pro další funkce

Pro usnadnění manipulace s filtrem a jeho obsluhy jsou filtry často vybaveny jednotkou automatického zpětného proplachu.

Jednotka zpětného proplachu — zajišťuje automatické zpětné proplachování filtru a zhutňování písku podle programu nastaveného vestavěným časovačem. K dispozici jsou následující další možnosti: zastavení ohřívače nebo tepelného výměníku před spuštěním cyklu zpětného proplachu, připojení kontaktů z automatického systému pro udržování hladiny vody v bazénu pro ochranu filtračního čerpadla před „suchým startem“, sekvenční aktivace několika jednotek zpětného proplachu .

Úprava vody v bazénu zahrnuje:

mechanické čištění, které je zajištěno správně nastaveným filtrační systém

a chemické účinky na mikroflóru v bazénu.

*chem. Úprava vody se provádí pravidelně, a proto pro stálou dodávku můžete použít automatickou dávkovací stanici činidel.

Je nutné vypočítat shodu parametrů filtru a rozměrů misky, aby byla korelována produktivita, průměr a nakládací výška filtru. Stejně jako všechna zařízení musí i instalace odpovídat velikosti technické místnosti. Správně zvolená filtrační jednotka zajistí čistotu vody a usnadní provoz bazénu.

Čtěte, vybírejte vybavení moudře! A pokud máte dotazy ohledně výběru vybavení do bazénu, neváhejte nám zavolat, poradíme a pomůžeme s nákupem levněji))) 8 (981) 999-53-40

Každé odstředivé čerpadlo má svou vlastní hydraulickou charakteristiku, ve které je stanoven vztah mezi tlakem a průtokem.

Tento parametr je velmi důležitý pro správný výběr čerpadla pro konkrétní úkol. Podívejme se na důležitost tohoto parametru.

Proč je potřebná hydraulická charakteristika?

Systém, kde se čerpadlo používá, se skládá z různých zařízení propojených potrubím. Každý z prvků obsažených v systému má svůj vlastní hydraulický odpor. Do celkového hydraulického odporu jsou zahrnuty i výškové rozdíly, ohyby a délka potrubí a změny průměrů v potrubí. Celkový hydraulický odpor tedy může být reprezentován jako:

Н_zařízení – odpor připojeného zařízení. Zejména u filtrů je zpravidla provozní tlak uveden v charakteristikách.

Н_výšky – maximální výška, do které čerpadlo zvedá vodu v daném systému vzhledem k bazénovému zrcadlu.

Н_ohnout – odpor vznikající při ohybech potrubí 90o. Každý takový ohyb je brán jako dalších 10 metrů potrubí.

H_délky – odpor v potrubí, který závisí na délce potrubí a průtoku v něm.

H_průměr – odpor, který vzniká v místech, kde se mění průměr vývrtu. S čerpadlem se obvykle ve výpočtech nepočítá.

V uvažovaném systému se se zvyšující se rychlostí proudění zvyšuje odpor. Na grafu tlak-průtok získáme hydraulické charakteristiky systému ve formě vzestupné křivky. Průsečík grafů hydraulických charakteristik systému a čerpadla dá pracovní bod. To znamená, že v tomto bodě se schopnosti čerpadla shodují s potřebami systému.

Jak se v praxi určuje pracovní bod

Nejprve se určí požadovaný výkon systému. V článku Cirkulace a filtrace vody Požadavky na cyklus výměny vody již byly zmíněny. U filtračního systému pro privátní bazény se předpokládá kapacita 1/5 objemu bazénu.

Při znalosti výkonu systému určíme průměr potrubí tak, aby jeho hydraulický odpor byl minimální. Metoda výpočtu předpokládá, že rychlost proudění by neměla být větší než 2 m/s. Pomocí grafu vztahu produktivita/rychlost proudění/průměr potrubí/tlak určíme průměr potrubí pro danou produktivitu při rychlosti proudění 2 m/s. Průmět průsečíku tří parametrů na tlakovou osu udává hodnotu hydraulických ztrát na 100 metrů přímého potrubí.

K projektované délce potrubí je třeba připočítat 10 metrů na každé otočení potrubí o 90 o. Výslednou hodnotu vydělíme 100 a vynásobíme hodnotou tlaku podél osy ztrát. Výsledkem bude celkový odpor potrubí – H_potrubí.

Ztráty za překonání výškového odporu (H_výšky) je definován jako rozdíl mezi výškou, do které voda vystoupá, a hladinou vody v bazénu.

Filtr funguje jako připojené zařízení ve filtračním systému. Typicky v čistém filtru je tlak 0,5 – 0,6 bar. V přepočtu na metry vodního sloupce to bude 5 – 6 metrů. Pokud je filtr silně znečištěný, tlak může stoupnout až na 1,5 baru. Ale pro výpočty se předpokládá tlaková ztráta 8 metrů. Vzhledem k tomu, že během provozu je filtr pravidelně omýván a není povoleno silné znečištění.

Po určení tlakové ztráty v potrubí, při výškových rozdílech a ve filtru získáme celkovou tlakovou ztrátu v systému.

V kombinaci s požadovaným výkonem najdeme pracovní bod systému. Při výběru čerpadla by měl být tento bod umístěn blíže středu grafu hydraulických charakteristik čerpadla.
