Co je to rezonátor a jak funguje?

Tipy pro automobilové nadšence ➥ Design auta ➥ Rezonátor tlumiče – proč je v autě potřeba a jak funguje.

Rezonátor tlumiče – proč je v autě potřeba a jak funguje.

Tento příspěvek má 10 komentářů.

výstraha: Použití nedefinované konstanty php – předpokládá se „php“ (to vyvolá chybu v budoucí verzi PHP) v /home/h811184817/autonovice.ru/docs/wp-content/themes/vw-writer-blog/template-parts/single-post-layout.php on-line 20
->

Každý mechanismus a zejména spalovací motor vytváří během provozu určitou hladinu hluku. Pro snížení hladiny hluku musí být vůz vybaven tlumičem výfuku.

Je nutné zdůraznit fakt, že výfukový systém automobilu je jednou z jeho nejdůležitějších částí. Nejen šetrnost vozu k životnímu prostředí, ale také kvalita práce a bezpečnost vozu do značné míry závisí na tom, jak funguje mechanismus distribuce plynu (GRM). Životnost závisí také na stavu rozvodového řemene. Každý systém se skládá z několika součástí, z nichž každá nese specifickou sadu funkcí. Jednou z těchto nedílných součástí výfukového systému je rezonátor.

Za co je rezonátor zodpovědný a je vůbec potřeba?

Rezonátor je zodpovědný za včasné odstranění již spálených plynů z motorové komory, čímž ji uvolní pro vstup nových objemů. Většina odborníků tvrdí, že užitečný výkon, který lze z motoru získat, závisí pouze na kvalitě rezonátoru. Jen proto dochází k modernizaci sportovních vozů. Stávající rezonátor (je součástí standardního balení) je nahrazen vylepšenou verzí.

Aby bylo možné přijímat hlavní proud toxických horkých plynů vycházejících z motoru, je rezonátor výfukového systému umístěn za dopředným proudem. Čím lepší je práce rezonátoru, tím lepší je jízdní výkon vozu jako celku.

Základní princip činnosti rezonátoru.

Rezonátor je vícevrstvá struktura. Každá úroveň vykonává svůj vlastní typ práce

• Rezonátor vzduchového filtru. Skládá se z reflektorů, na kterých jsou zhášeny proudy vzduchu. To se děje v důsledku tření částic plynu procházejících ve dvou proudech v dutině sacího rezonátoru.

• Výfukový rezonátor a sací rezonátor dělají totéž. Přesněji řečeno, ženou plyn skrz výfukový systém.

Účinnost a výkon rezonátoru výfukového systému závisí na třech hlavních faktorech.

• 1. V jakém stavu je katalyzátor?
• 2. Čistota tlumiče výfuku.
• 3. Průměr potrubí.

Typy rezonátorů.

Rezonátor tlumiče může být pouze dvou typů:

• • Rezonátor pro dvoudobý motor.
• • Rezonátor tlumiče pro čtyřdobý motor.

Při provozu vozu bylo vypozorováno, že vzduchový rezonátor při provozu čtyřdobého motoru je spíše překážkou než pomocníkem. Při demontáži se výkon vozu může zvýšit o 15 procent. Na druhou stranu při absenci rezonátoru u dvoudobého motoru budou do „potrubí“ létat nejen výfukové plyny, ale i nedokonale spálené palivo. To znamená jediné: dochází ke ztrátě rychlosti při současném zvýšení spotřeby paliva.

10 komentářů k “Rezonátor tlumiče – proč je potřeba v autě a jak to funguje.”

Moje auto s dvoudobým motorem bylo původně vybaveno rezonátorem tlumiče, takže jsem neměl otázku, zda se ptát nebo ne, zvláště když se prokázalo, že s takovými motory jsou stále asistenty. A pro zachování ekologického prostředí hrají důležitou roli rezonátory tlumičů.

Automobilový rezonátor stabilizuje toky výfukových plynů a snižuje hluk výfuku. Rezonátory na domácích autech jsou bohužel vyrobeny z nekvalitního kovu, který je vysoce náchylný ke korozi. K problémům přispívají i činidla používaná k postřiku povrchu vozovky v zimě. Urychlují korozi kovů a způsobují problémy domácím automobilovým nadšencům. Několik let pracuji jako taxikář a řídím auto Lanos. Rezonátor mi tedy vydrží dvě sezóny. Chci okamžitě varovat řidiče – nepokoušejte se opravovat, vařit nebo dávat záplaty na rezonátor. To je ztráta peněz a času. Tím vším jsem si prošel a uvědomil si – pouze náhrada. Chci vás hned varovat – nekupujte kovové rezonátory. Při aktivním používání dlouho nevydrží. Dlouho vydrží jen nerezový rezonátor. Naštěstí jsou ve výprodeji. Uslyšíte, jak se rezonátor vysouvá z polohy chrastěním a řinčením. Výrazně se také sníží výkon motoru.

Otázka pro Filipa, co je to za auto s dvoutaktním motorem, samozřejmě se omlouvám, co je to za zvíře.

Rezonátory jsou elektrická zařízení nebo části elektronických obvodů, ve kterých jsou díky vlastnostem jejich struktury možné rezonanční jevy. U různých typů těchto produktů se tento efekt projevuje zvláštním způsobem. U elektrických rezonátorů je tedy doprovázena prudkým nárůstem amplitudy oscilací signálu při určité frekvenci.

A v jejich mechanických analogech je stejný efekt pozorován s rostoucím rozsahem vibrací a amplitudou zvukového signálu (akustická rezonance). Do této kategorie patří i zařízení se „stojatou vlnou“, což jsou duté vlnovody ve formě kovových krabic nebo koaxiálních trubek.

Co jsou rezonátory?

V závislosti na designu a aplikaci mohou mít mnoho různých provedení. Elektronické obvody tradičně používají křemenné prvky, které odborníci jednoduše nazývají „křemen“. V hudební oblasti se k ladění nástrojů používají ladičky nebo akustická zařízení.

Kromě toho tento typ produktu zahrnuje:

• Koaxiální (dutinové) rezonátory.
• Jejich mechanické a akustické objemové analogy.
• Elektrické obvody laděné na rezonanční frekvence.

První typ takových zařízení je široce používán ve vlnovodech pracujících na ultravysokých frekvencích (v mikrovlnném rozsahu). Tyto produkty jsou obvykle instalovány v obvodech mikrovlnných generátorů, vysílačů a rádiových přijímačů.

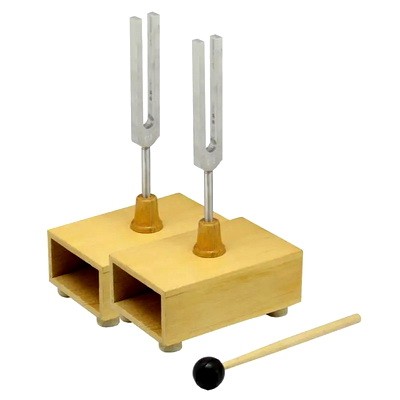

Typickým představitelem mechanických rezonátorů je ladička, používaná při ladění některých typů hudebních nástrojů. Akustické volumetrické Helmholtzovy rezonátory umožňují zvýšit zvukový efekt díky vibracím vzduchu v dutině s dalšími otvory. V elektronice se rezonančních jevů dosahuje pomocí speciálních obvodů obsahujících reaktivní nelineární prvky (kapacitu a indukčnost).

Jak fungují různé typy rezonátorů

Práce je založena na principech, které odpovídají jejich konstrukčním vlastnostem a zamýšlenému účelu. Při popisu každého z nich bude také nutné vzít v úvahu, jak jsou rezonanční vlastnosti tohoto typu realizovány.

Dutina

Rezonátory tohoto typu jsou dutý uzavřený objem ohraničený podlouhlou kovovou skříní speciální konstrukce. Jeho vnitřní prostory jsou navrženy tak, aby se elektromagnetické kmity (např. rádiové vlny) mohly odrážet od stěn vlnovodu a vytvářet tzv. „stojaté vlny“. Získává se jako výsledek vícenásobné superpozice přímých a odražených signálů.

V takovém objemu často vznikají kombinace rezonančních jevů, z nichž každý je udržován na určité frekvenci. Nejnižší z nich, nazývaná „základní“, závisí na šířce dutiny, zvolené zvláštním způsobem. Měla by se rovnat polovině vlnové délky, při které dochází k rezonanci (λ/2). Z tohoto důvodu se dutinové rezonátory používají pouze při práci s mikrovlnnými oscilacemi, jejichž vlnové délky jsou dosti krátké. To umožňuje dosáhnout požadovaných rezonančních efektů v relativně malých dutinách.

Mezi výhody rezonátorů tohoto typu patří:

• Faktor vysoké kvality.
• Relativně široká frekvenční šířka pásma.
• Poměrně úzká rezonanční křivka.

Uvedené charakteristiky umožňují použití dutinových prvků jako úzkopásmových filtrů. Navíc se často používají jako jednotky, které nastavují frekvenční charakteristiky v mikrovlnných generátorech. Jejich rezonanční frekvence se snadno upravuje změnou velikosti a objemu vnitřních dutin.

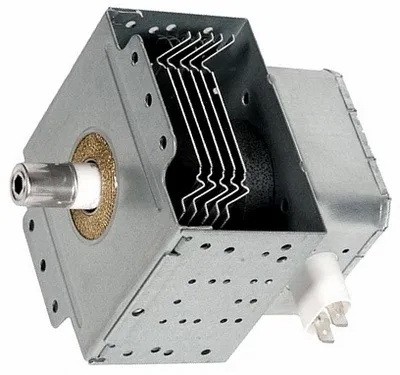

Magnetrony v mikrovlnných troubách

Tento typ vysokofrekvenčních dutinových rezonátorů je vyroben ve formě trubice s vláknem a anodou, ze které byl odváděn vzduch. Při výrobě je umístěn mezi póly permanentního magnetu, jehož pole působí na elektrony vyražené z vlákna. Když letí směrem k anodě, nabité částice se pod vlivem magnetických sil začnou pohybovat nikoli po přímce, ale po spirální trajektorii.

Podél okrajů válcové komory jsou dutiny podélného typu. Po své délce přiléhají k vnitřnímu objemu rezonátoru a tvoří s ním společný dutinový prostor. Elektrony létající v blízkosti těchto zón v nich vytvářejí vysokofrekvenční strukturu pole, což má další vliv na částice.

Pod vlivem těchto sil se elektrony spojují do skupin, což vede ke vzniku vysokofrekvenční rezonance v sousedních dutinách. Část rezonančního pole lze „chytit“ pomocí krátké mikrovlnné antény připojené k vlnovodu a směrující energii pole směrem k zátěži.

V mikrovlnných troubách se jako objem náplně používá komora, v níž je umístěn ohřátý produkt. Při instalaci magnetronů do radarů je zátěží směrová anténa.

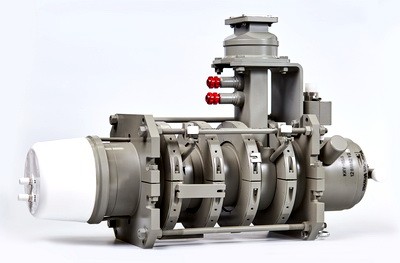

Klystrony

Vlnovody s tímto názvem jsou katodové trubice obsahující alespoň dva perforované rezonátory. Nabité částice, jak létají od katody k anodě, postupně překonávají otvory rezonátorů, které odrážejí určité frekvence. Jejich nastavení lze ovládat stejným způsobem, jako mřížka řídí tok elektronů v klasické lampě.

Klystrony obsahují další elektrodu, nazývanou „sběrná“ elektroda. Je určen k zachycení toku nabitých částic v oblasti za rezonátorem. Podle principu své činnosti je toto zařízení analogem urychlovače částic, fungujícího ve spojení s rezonátory naladěnými na požadovanou frekvenci.

Rezonanční jevy v dielektrikách a mikrovlnných kanálech

U materiálů s vysokou dielektrickou konstantou jsou také možné rezonanční jevy. Vyskytují se v případech, kdy je daná oblast obklopena materiálem s nižší dielektrickou konstantou. Za těchto podmínek může průchod elektromagnetické vlny rozhraním dielektrikum-dielektrika způsobit její zkreslení (částečný odraz), které připomíná princip činnosti dutinového rezonátoru.

Za druh rezonátorů lze považovat i speciální vedení, která za určitých podmínek provádějí širokopásmový přenos signálů na rádiových nebo mikrovlnných frekvencích. Aby se v tomto případě projevily rezonanční efekty, stačí prudká změna impedance vedení (například jeho přerušení nebo zkrat), která povede k odrazu šířícího se signálu. Jsou-li takové body v kanálu dva, vznikají mezi nimi stojaté vlny s rezonančními frekvencemi, jejichž velikost závisí na vzdálenosti a parametrech vodivosti materiálu přenosového vedení.

Rezonanční elektrické obvody a prvky

Jakýkoli elektrický obvod s reaktivními prvky (kapacita a indukčnost) je obvod, ve kterém za určitých podmínek dochází k napěťové nebo proudové rezonanci. Takové obvodové návrhy rezonátorů se nazývají „obvody RLC“.

V jiných možnostech jsou reprezentovány řetězci s distribuovanými parametry, protože jakýkoli úsek vedení má svůj vlastní reaktivní a aktivní odpor. Rezonanční vlastnosti může vykazovat i jednoduchá cívka navinutá na rámu bez jádra. To je vysvětleno skutečností, že mezi jeho vinutími jsou vždy parazitní kapacity, díky nimž se celý produkt jako celek změní na rezonanční obvod.

Nejčastěji je jeho vznik považován za nežádoucí jev, který narušuje normální provoz obvodu. Ale v řadě případů se vlastní rezonance indukčních prvků dobře využívá (například při výrobě Teslových cívek).

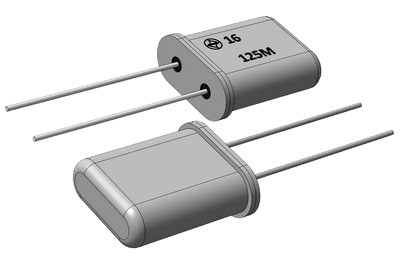

Mechanické rezonátory (křemenné)

Výrobky této třídy se používají v elektronických obvodech pro generování oscilací s obzvláště přesnými frekvenčními parametry. Typickým příkladem takových prvků jsou piezokrystalické rezonátory vyrobené z přírodního minerálu křemene.

Tato zařízení využívají následujících vlastností piezoelektrik:

• Vysoká citlivost na mechanické deformace.
• Stabilita geometrických rozměrů.
• Praktická nezávislost na teplotních výkyvech.
• Snadno zpracovatelný a odolný.

Díky těmto výhodám jsou rezonátory na bázi křemene zcela oprávněně považovány za frekvenční standardy. Konstrukce těchto produktů je extrémně jednoduchá, protože se skládají ze dvou elektrod s obdélníkovou křemennou deskou upevněnou mezi nimi (foto vlevo). Elektrické vibrace v obvodu se přeměňují na mechanické deformace piezoelektrického prvku, které při shodě jejich frekvencí vedou k rezonanci. Jakmile se oscilace v celém řetězci ustálí na dané frekvenci, bude téměř nemožné ji změnit.

Takové rezonátory jsou široce používány v široké škále elektronických zařízení, včetně quartzových hodin a hodinových ovladačů v digitální technologii (například mikroprocesory). Kromě toho jsou křemenné produkty často instalovány v obvodech rádiových vysílačů a přijímačů signálu, kde se tradičně používají ke stabilizaci nosné frekvence.
