Typy zásuvek: oblíbené modely v moderních interiérech

Obrovská rozmanitost zásuvek, které jsou v současnosti na trhu k dispozici, je dána skutečností, že tyto elektroinstalační produkty se používají k řešení řady různých problémů. Požadavky na funkční vlastnosti a design zásuvek jsou určeny specifickými podmínkami jejich použití. Níže jsou podrobně zvažovány všechny hlavní typy zásuvek, které v současnosti existují. Po prostudování jejich popisů si můžete udělat úplný obrázek o konstrukčních rozdílech a principech fungování těchto zařízení.

Klasifikace zásuvek podle způsobu instalace

Na základě způsobu instalace se elektrické zásuvky dělí do tří hlavních kategorií. Konstrukční prvky pouzdra jsou v tomto případě určeny typem použitého elektrického zapojení.

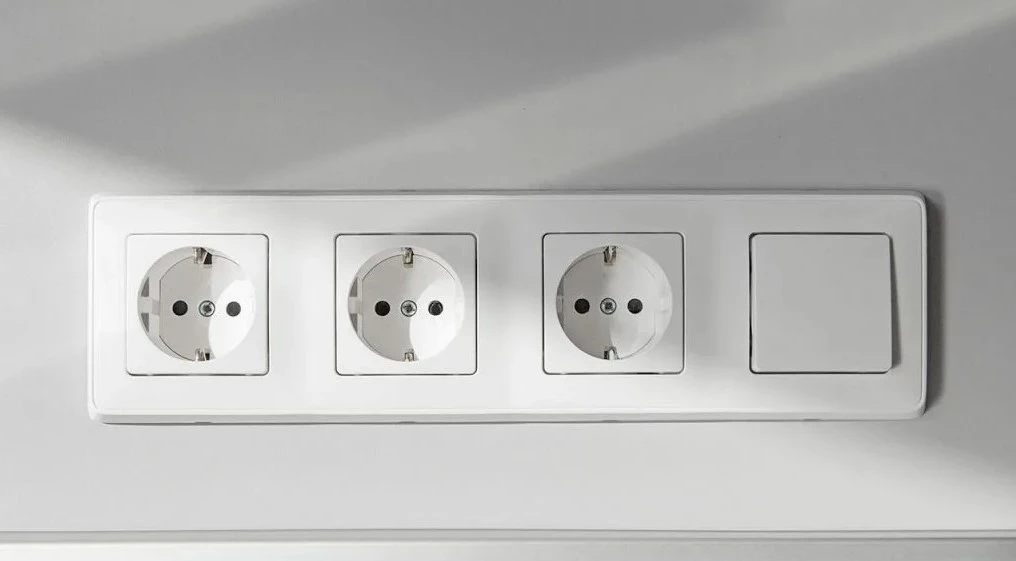

Vestavěné zásuvky

Při instalaci vestavěných zásuvek je nutné instalovat zásuvku s kontakty umístěnými na ní do zásuvkové krabice (speciální krabice, která je skrytá ve zdi). V důsledku toho zůstává viditelný pouze ochranný kryt, mírně vyčnívající nad rovinu zdi.

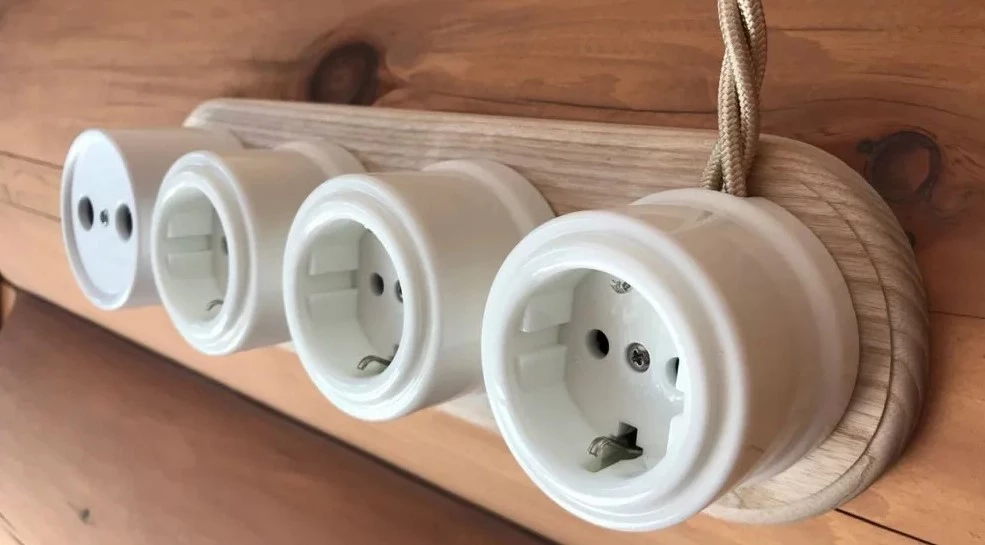

Nadzemní zásuvky

Zásuvky na omítku se instalují v případech, kdy je místnost vybavena externím elektrickým vedením. Jejich kontaktní prvky jsou umístěny pod pouzdrem, které zcela zakrývá konektor.
Výrobci zásuvek pro povrchovou montáž nabízejí také originální modely těchto produktů, které se upevňují k základní desce, čímž se skryje elektrické vedení probíhající pod ní.

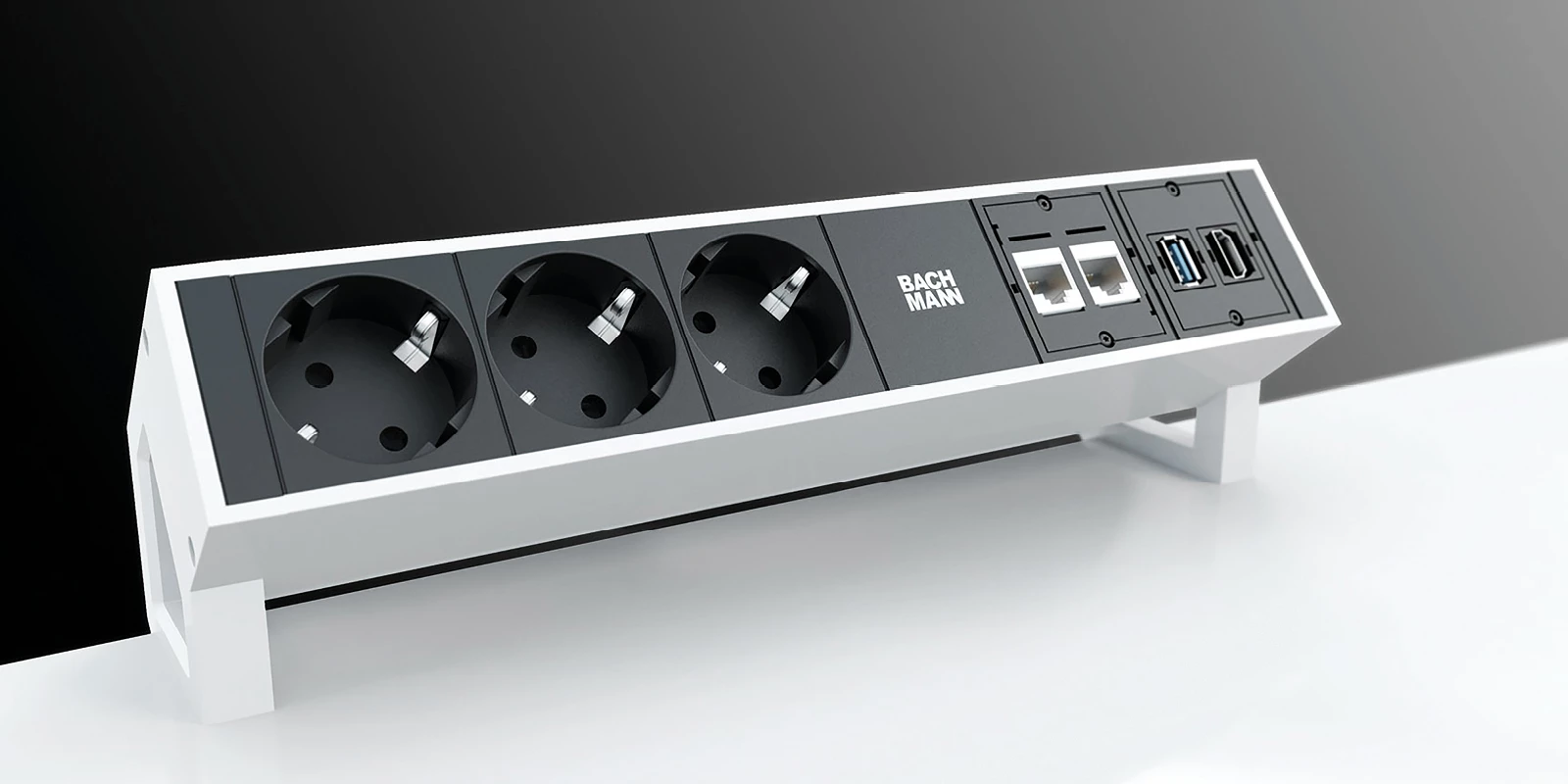

Přenosné zásuvky

Mnoho přenosných zásuvek je dodáváno s kabelem a zástrčkou, což jim umožňuje fungovat jako prodlužovací kabely. Modely bez kabelu se připojují přímo ke kabelu vycházejícímu ze zdi. Při instalaci se takové zařízení rozdělí na polovinu odšroubováním šroubů. Poté se kontakty očistí a poté se zasunou do svorkovnic. Existují přenosné zásuvky s tlačítkem napájení a také s indikátorem, který zobrazuje provozní režim.

Počet zásuvek použitých v modulární jednotce

Dvojitá zásuvka

Elektroinstalační výrobek se dvěma montážními místy umožňuje připojení dvou různých elektrických zařízení k síti najednou. Protože základem takového zařízení je blok standardní velikosti, není třeba instalovat další zásuvkovou krabici. Konstrukční rozdíl mezi typy zásuvkových bloků je pouze v počtu zásuvek. Uvnitř je tělo rozděleno na svorky, z nichž každá obsahuje svorky a kontakty.

Trojitá zásuvka

Pro instalaci zásuvkového bloku určeného pro tři spotřebiče energie, pokud je v místnosti otevřené elektrické vedení, je vhodné použít blok pro povrchovou montáž.
Pro uzavřené zapojení se používá rám s odpovídajícím počtem sekcí, do každé z nich lze vložit zásuvku. Výsledkem je blok tří funkčních zásuvek.

Čtyřnásobný výstup

Pro instalaci čtyř a více zásuvek se nejčastěji používají jednotlivé zásuvky vzájemně propojené. Pro instalaci se používá rám s odpovídajícím počtem sekcí.

Modely soketů s dalšími funkcemi

Existují zásuvky, které spolu s hlavními prvky mají speciální mechanické nebo elektronické komponenty, které plní další funkce. Různé typy takových elektroinstalačních zařízení se vyznačují určitými vlastnostmi, které jsou podrobněji popsány níže.

• Zásuvky s vestavěným proudovým chráničem. Elektroinstalační výrobky s vestavěným proudovým chráničem jsou určeny k připojení elektrických spotřebičů s vysokým výkonem. Obvykle se instalují v koupelnách, protože vysoká vlhkost v místnosti zvyšuje riziko úrazu elektrickým proudem. Proudový chránič v okamžiku úniku proudu okamžitě rozpojí vstupní kontakty v důsledku aktivace vestavěného relé.
• Zásuvky s krytkami. Elektroinstalační zařízení s krytkami, běžně nazývané „zásuvky s dětskou ochranou“, mají speciální panely, které zakrývají vstupní zásuvky. Zástrčka se dostane ke kontaktům takové zásuvky pouze tehdy, když vstoupí do otvorů.
• Zásuvky s krytkami. Elektroinstalační výrobky s krytkami se obvykle používají v místnostech s vysokou vlhkostí vzduchu. Ochranné prvky výrobku zabraňují pronikání vody a prachu do zásuvky.
• Zásuvky s časovačem. Elektroinstalační výrobky s časovačem umožňují uživatelům nastavit si časový úsek dle vlastního uvážení, po kterém se zastaví napájení elektrického spotřebiče.
• Zásuvky s vestavěným měřičem. Elektroinstalační výrobky vybavené vestavěným měřičem umožňují kontrolovat množství elektřiny spotřebované zařízeními, která jsou k nim připojena.
• Zásuvky s vyhazovačem zástrčky. Elektroinstalační výrobky s vyhazovačem zástrčky jsou optimálním řešením pro ty případy, kdy zásuvka není v zásuvkové krabici příliš pevně držena. Díky přídavnému mechanismu je možné zástrčku vytáhnout bez větší námahy a s maximální opatrností.
• Zásuvky s podsvícením. Elektroinstalační výrobky s podsvícením jsou určeny pro použití za zhoršených světelných podmínek. Lze je nalézt i v úplné tmě pro rychlé připojení jednoho nebo druhého elektrického spotřebiče k elektrické síti.
• Zásuvky s USB výstupem. Elektroinstalační produkty vybavené USB výstupem umožňují snadné nabíjení chytrých telefonů nebo jiných zařízení.
• Zásuvka s Wi-Fi modulem. Elektroinstalační produkty s vestavěným Wi-Fi modulem poskytují možnost dálkového ovládání elektrických spotřebičů používaných v domácnosti pomocí tabletu nebo chytrého telefonu. Uvnitř takové zásuvky se nachází dálkově ovládaný mikroprocesor, který je zodpovědný za dodávku elektřiny.

Zásuvky pro speciální účely

Elektroinstalační výrobky určené k řešení specifických problémů se od běžných zásuvek výrazně liší. Patří mezi ně:

• Průchozí zásuvky, které fungují jako mezilehlé prvky v elektrickém obvodu. Při jejich použití se na kontakty připojí napájecí kabel směřující k dalšímu zařízení. Takové produkty se obvykle používají v bezkrabicových rozvodech.
• Panelové zásuvky určené pro použití v rozvaděčích a montované pomocí speciálních kovových lišt vybavených západkami.
• Anténní zásuvka vybavená speciálním konektorem, který umožňuje připojení konce kabelu televizní antény.
  Zásuvka pro připojení k internetu, která umožňuje propojení více počítačů. Od ostatních typů zásuvek se liší počtem kontaktů a provedením zásuvek pro připojení kabelových koncovek.

Viz též:

• Zásuvka Schneider Electric Unica
• Koupit Schneider Unica
• Unica Nový katalog

Ukazuje se, že elektrické zásuvky jsou pro různé národy něčím zvláštním. Něčím, co je odlišuje a odlišuje. Navzdory nástupu éry globalizace, v době, kdy jsme pravděpodobně již vše standardizovali, zásuvka a zástrčka stále statečně stojí na barikádě. Představujeme vám typy elektrických zásuvek pro různé země. To je důležité zvážit při dokončovacích pracích v domě.

evropské modely

Je pravda, že se tímto názvem nemůže chlubit žádné zařízení. Protože Evropa není sjednocená, tak je sjednocená i zásuvka. Evropská zásuvka (C) je zpravidla standardní zařízení se dvěma otvory pro fázový a nulový vodič. Uzemnění zde není. Ve standardu existují dva podtypy. Francouzský model (E) je jednoduše přidáním zemnícího kolíku. Je přizpůsoben proudovému zatížení až 16 A. Najdeme je, soudě dle názvu, ve Francii, Belgii a také v Polsku. Pasují na standardní (ploché) zástrčky a zástrčky s otvorem pro uzemnění.

Další model (F). Jinak známý jako „německý“. Má, stejně jako standardní model, dva otvory pro vodiče. Kromě toho má po stranách pružinové destičky. Slouží k uzemnění. Funguje se zařízeními s proudovým zatížením až 16 A. Vyskytuje se, dle obecného názvu, v Německu, ale i v Maďarsku, Rakousku, na Islandu, v Norsku. Mimo Evropu se s nimi setkáme v Chile a Íránu.

Výhodou zásuvek Schuko je, že akceptují standardní dvoukolíkové i dvojité zástrčky. Tyto zástrčky jsou hybridem standardního modelu s kolíkovým kolíkem, ale mají také po stranách destičky. Podporují zařízení až do 16 A. Do této kategorie musíme zařadit i „dánskou“ zástrčku, což je ve skutečnosti standardní model (C) plus uzemňovací kolík umístěný na jiném místě zástrčky než francouzský model (E). Tento model se kromě Dánska vyskytuje také v Grónsku, Senegalu a na Maledivách.

Další variantou evropské zástrčky je švýcarský model (J), který je v podstatě stejný jako uzemněný standard. Zemnící kolík je uprostřed zástrčky, nad ostatními. Jak již název napovídá, používá se ve Švýcarsku, Lichtenštejnsku a Etiopii.

V Evropě najdeme jiný typ zástrčky a zásuvky, a to v Itálii (L). Jejich zástrčky jsou v podstatě podobné standardním (C), ale kontakty jsou na zástrčce uspořádány v přímce. Uzemňovací kontakt je uprostřed. Najdeme je v Itálii a na Kubě.

Ideální model (britský)

Pokud jde o zástrčky a zásuvky, Spojené království už dávno projevilo svůj brexit od zbytku Evropy a má zcela odlišné vybavení, nekompatibilní s kontinentálním. Britská zástrčka (G) a odpovídající zásuvka se nacházejí také v Irsku, na Kypru a Maltě. Zástrčka má tři obdélníkové kontakty uspořádané do trojúhelníku. Jeden z nich, umístěný kolmo k ostatním, slouží k uzemnění. Zajímavé je, že tento typ zástrčky má obvykle vnitřní pojistku. To je skvělá ochrana instalace. Nevýhodou je, že se může poškodit. Pokud tedy zařízení odmítá fungovat, zkontrolujte, zda se pojistka v zásuvce náhodou nespálila.

Mnoho lidí si myslí, že britská zástrčka je nejlepší. Hlavně kvůli specifickým řešením souvisejícím s bezpečností používání. Například výše zmíněná pojistka nebo prostřední pin na zástrčce. Ten je zodpovědný nejen za uzemnění, ale také za „odjištění“ kontaktu. Když ji zasuneme do zásuvky, „otevře“ další dva vstupy. Tím je zajištěno, že do kontaktu nikdo nic nestrčí. Ani vaše děti tam nebudou moci vmáčknout kousek křídy nebo své malé prsty.

Zajímavým řešením je přídavné tlačítko na zástrčce, které jedním stisknutím tlačítka odpojí zařízení od sítě. Navíc způsob izolace kabelů – ty jsou izolovány až do poloviny své velikosti. Nehrozí riziko úrazu elektrickým proudem, pokud je zástrčka nesprávně zasunuta do zásuvky.

Existuje také starší verze britské (D) zástrčky, která je stále běžná v Indii, Nepálu a na Srí Lance. Má také tři piny, ale jsou kulaté. Ten pro uzemnění je jen silnější. Maximální proud je zde 5 A.

Jedinečný model

Tento typ je unikátní ve své oblasti použití. Není nikde rozšířený kromě Izraele a pásma Gazy (H). Nepasuje k žádnému jinému modelu zástrčky. Má tři kulaté (u starších modelů) nebo ploché, uspořádané do tvaru V. Maximální proud 16 A.

Americký model

Je vybaven dvěma rovnoběžnými plochými piny (A). Existuje také verze (B), která je navíc vybavena uzemněním. Napětí v ní je 110 V. Najdeme ji převážně na celém kontinentu Severní a Střední Amerika a také v Japonsku.

Australský model

V zásadě se neliší od amerického modelu. V tomto případě jsou kontakty na zástrčce zkosené a zemnící kontakt je svislý. Vyskytuje se v Austrálii a na Novém Zélandu. Napětí se liší od amerického modelu. V Austrálii jsou zásuvky 240 V. Vypínač v zásuvce je také novinkou, nápad pravděpodobně převzatý ze Spojeného království.
