Jistič – je zařízení určené k zabránění poruše zařízení nebo požáru, ke kterému může dojít v důsledku zkratu v síti nebo přehřátí vodivých vodičů v důsledku přetížení elektrického vedení.

téměř všechny typy jističů, které se používají v domácích podmínkách, mají podobný princip spínání a konstrukci. Vzhledem k tomu, že konstrukce upevňovacích mechanismů a tvar pouzder tohoto typu nízkonapěťových zařízení jsou standardizovány, lze tyto spínače snadno montovat na DIN lištu a lze je namontovat k ochraně elektrických obvodů nejen v bytech ve vícepodlažních budovách, ale také v kancelářských prostorách, nákupních centrech, soukromých chatkách atd.

Výběr jističe provádí:

— hodnota provozního proudu (nominální);

— hodnota vypínací schopnosti (nominální);

— počet svorek (pólů).

Hodnota jmenovitého provozního proudu automatických vypínacích zařízení musí být poněkud větší než jmenovité proudy zařízení připojeného k síti, aby nedošlo k odpojení obvodu v důsledku krátkodobého přetížení vznikajícího při zapínání elektromotorů nebo špičkového zatížení v síti. Automatické spínače ABB, IEK, Legrand, Schneider nebo jiní výrobci modulární konstrukce (pro montáž na DIN lištu) se vyrábějí s rozsahem jmenovitého provozního proudu od 0,5 do 125 A.
U zařízení v krytu se provozní proud pohybuje od 16 A do 6 kA.

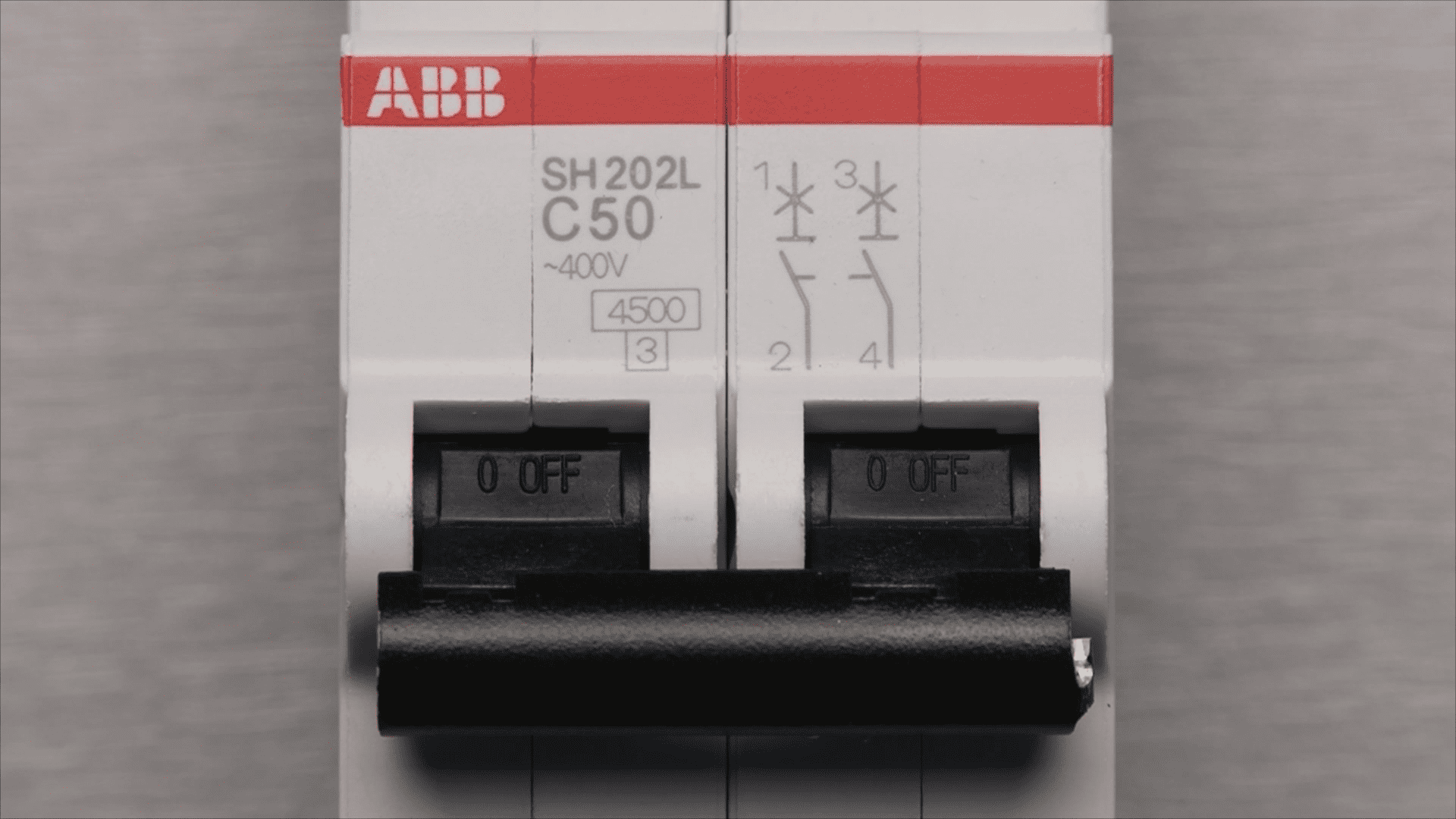

Jmenovitá vypínací schopnost uvedená na tělese jističe určuje maximální hodnotu zkratového proudu, při kterém zařízení rozpojí obvod a zabrání tak poruše elektrického zařízení, které je k němu připojeno. Ochrana bytových vedení před zkraty se provádí pomocí automatických spínačů s jmenovitou vypínací schopností 4,5 kA. Aby se zabránilo selhání elektroinstalace ve veřejných prostorách nebo soukromých domech, automatické spínačea ABB, IEK, Legrand, Schneider s vypínací schopností 6 kA. Pro ochranu průmyslových zařízení před následky zkratů se instalují zařízení s vypínací schopností 10 kA. Automatické spínače s mechanismem pro montáž na DIN lištu se vyrábějí s vypínací schopností až 36 kA. A u krytých zařízení může vypínací schopnost dosáhnout 200 kA.

Parametr vypnutí určuje aktuální čas charakteristiky jističůZařízení patřící do třídy B odpojí síť, pokud proud v ní 3-5krát překročí jmenovitý proud.
Automatické spínače této třídy jsou instalovány na zásuvkových skupinách nebo osvětlovacích skupinách a jsou spouštěny spouštěcími proudy vznikajícími při zapojení elektromotorů nebo jiných indukčních zátěží do sítě.
Spínače třídy C odpojují síť od napájení, pokud proud v ní 5-10krát překročí jmenovitý proud, a jsou instalovány v obvodech napájejících asynchronní elektromotory s malou hodnotou rozběhového proudu, a také k ochraně zásuvek nebo osvětlovacích skupin.
Jističe třídy D se instalují k ochraně sítí ve výrobních zařízeních a dílnách, kde jsou instalovány motory s vysokými rozběhovými proudy.
JističZařízení třídy K jsou určena pro instalaci v obvodech s indukční zátěží, zatímco zařízení třídy Z mají zabránit poškození elektronických zařízení citlivých na velmi vysoké proudy.

Počet pólů jističe lze použít k určení maximálního počtu úseků obvodu, které může dané zařízení chránit.

Chcete ušetřit čas?

Svěřte výběr produktů profesionálům

Specialisté Kabel.RF® vědí o tomto produktu vše a kompetentně vám poradí s výběrem s ohledem na technické požadavky a pomohou zajistit včasnou dodávku

Odeslat poptávku na výběr produktu

Pošlete žádost emailem

Odpovězte do 15 minut

Jistič je kontaktní spínací zařízení (elektrické nebo elektroinstalační zařízení) schopné zapínat, vést a vypínat proudy v normálním stavu elektrického obvodu, jakož i zapínat, vést po určitou nastavenou dobu a vypínat proudy v určitém abnormálním stavu obvodu elektrického proudu. Jistič je určen k ochraně kabelů, vodičů a koncových spotřebičů před přetížením a zkratem.

1. selektivní (tc, v nastavitelné na 1s)
2. rychle působící, s účinkem omezujícím proud (tc, ne více než 0,05 s).

Zařízení jističe
1 — přepínač zapnutí/vypnutí
2 – jeho mechanika
3 – kontakty (2 ks)
4 — konektory (2 ks)
5 – bimetalová deska
6 – kalibrační šroub
7 – cívka
8 – zhášedlo oblouku

GOST 9098-78 – stanoví následující klasifikaci jističů – neplatí:

1. Podle typu proudu v hlavním obvodu: stejnosměrný proud; AC; stejnosměrný a střídavý proud.

Jmenovité proudy hlavních obvodů spínačů určených pro provoz při teplotě okolí 40 °C musí odpovídat GOST 6827. Jmenovité proudy hlavních obvodů spínače se volí z rozsahu: 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 A. Dodatečně lze vyrobit spínače pro jmenovité proudy hlavních obvodů spínačů: 1500; 3000; 3200 A.

Jmenovité proudy nadproudových spouští jističů určených pro provoz při teplotě okolí 40 °C musí odpovídat GOST 6827. Povolené jmenovité proudy nadproudových spouští jsou: 15; 45; 120; 150; 300; 320; 600; 1200; 1500; 3000; 3200 A 2. Podle počtu pólů hlavního obvodu: jednopólový; bipolární; třípólový; čtyřpólový.

3. Podle přítomnosti omezení proudu: omezení proudu; neproudové omezení.

4. Podle typu spouště: s maximální proudovou spouští; s nezávislým uvolněním; s minimálním nebo nulovým uvolněním napětí.

5. Podle charakteristik časového zpoždění maximálních proudových spouští: bez časového zpoždění; s časovým zpožděním nezávislým na proudu; s časovým zpožděním nepřímo závislým na proudu; s kombinací specifikovaných vlastností.

6. Podle dostupnosti volných kontaktů: s kontakty; žádné kontakty.

7. Způsobem připojení vnějších vodičů: se zadním připojením; s předním připojením; s kombinovaným připojením (horní svorky se zadním připojením a spodní svorky s předním připojením nebo naopak); s univerzálním připojením (přední a zadní).

8. Podle typu pohonu: ruční; s motorem.

9. Podle přítomnosti a stupně ochrany spínače před vlivy prostředí a před dotykem živých částí spínače a jeho pohyblivých částí umístěných uvnitř krytu v souladu s požadavky GOST 14255.

10. Podle typu pohonu: ruční; s motorem.

11. Podle přítomnosti a stupně ochrany spínače před vlivy prostředí a před dotykem živých částí spínače a jeho pohyblivých částí umístěných uvnitř krytu v souladu s požadavky GOST 14255.

Automatické spínače jsou jednopólové, dvoupólové a třípólové a mají tyto konstrukční jednotky: hlavní kontaktní systém, systém zhášení oblouku, pohon, vybavovací zařízení, spouště a pomocné kontakty.

Kontaktní systém může být třístupňový (s hlavními, mezilehlými a zhášecími kontakty), dvoustupňový (s hlavními a zhášecími kontakty) a při použití cermetů jednostupňový. Systém zhášení oblouku se může skládat z komor s úzkými štěrbinami nebo komor s mřížkami pro zhášení oblouku. Kombinovaná zhášecí zařízení oblouku – štěrbinové komory v kombinaci se zhášecí mřížkou oblouku slouží k zhášení oblouku při vysokých proudech.

Pro každou verzi jističe je stanoven maximální zkratový proud, který zaručeně nezpůsobí poruchu jističe. Překročení tohoto proudu může způsobit spálení nebo přivaření kontaktů. Například pro oblíbené řady domácích strojů s provozním proudem 6-50A je maximální proud obvykle 1000-10 000A.

Automatické spínače jsou vyráběny s ručním a motorovým pohonem, ve stacionárním nebo výsuvném provedení. Pohon jističe slouží k zapnutí, automatickému vypnutí a může být ruční, přímočinný nebo dálkový (elektromagnetický, pneumatický atd.).

Jističe mají přímo působící relé nazývaná vypínací jednotky.

Spouště jsou elektromagnetické nebo termobimetalové prvky, které slouží k odpojení jističe pomocí volného vypínacího mechanismu při zkratu, přetížení a ztrátě napětí v primárním okruhu. Mechanismus volného vypínání se skládá z pák, západek, vahadel a vypínacích pružin a je určen k odpojení jističe, jakož i k eliminaci opětovného sepnutí jističe v důsledku zkratu při dlouhotrvajícím spínacím povelu.

K odpojení může dojít bez časového zpoždění nebo se zpožděním. Na základě vlastního vypínacího času tc, o (interval od okamžiku, kdy ovládaný parametr překročí pro něj nastavenou hodnotu, do okamžiku, kdy se kontakty začnou rozcházet), se rozlišují normální spínače (tc, o = 0,02-1 s) a spínače s časovým zpožděním (selektivní) a vysokorychlostní spínače (tc, o
