Namontujeme správně

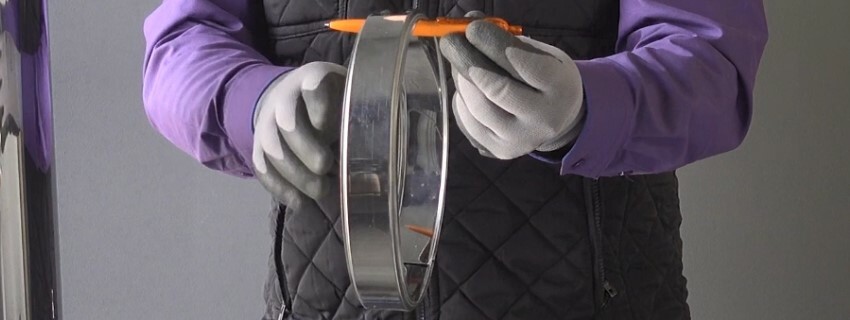

Vícepřírubová svěrka – určená pro spojování komínových prvků dohromady, sloužící ke zlepšení těsnění ve spojích. Je to povinný prvek systému.

Různá velikost police nám říká, že má různé velikosti polic, takže větší police je umístěna na menším úseku potrubí – MALE a menší police – na MOM. Je důležité si je nezaměnit, protože jinak svorka nebude plnit své funkce. Kde se nachází menší a větší police, můžete zkontrolovat perem nebo tužkou: držte tužku vodorovně, zavěste na ni svorku, kterým směrem se svorka naklání – tam je menší police. Na jednovrstvém komínu sestaveném kondenzátem se svorka montuje menší policí nahoru, větší dolů. Na sendvičových komínech – naopak, větší policí nahoru, menší dolů.

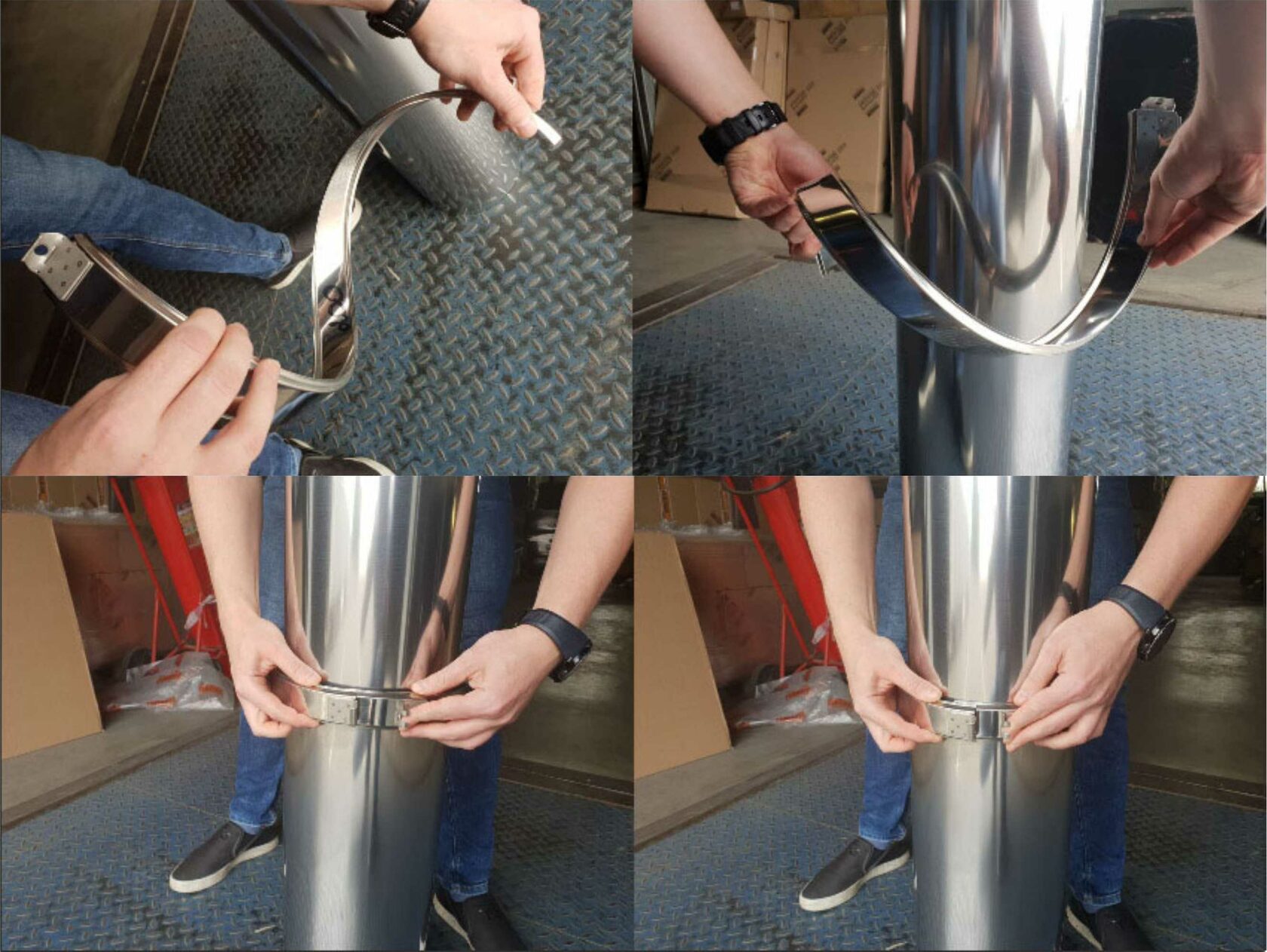

Příchytky jsou elastické a odolné proti příčnému ohybu, takže je snadno nainstalujete na již nainstalovaný komín.

Zastřešení komína je nezbytnou podmínkou pro jeho bezpečný provoz a zárukou tepla a sucha v domě.

Chyby při vedení komína střechou obvykle vedou k netěsnostem, hnilobě a ničení dřevěných střešních konstrukcí a nesprávné upevnění samotného potrubí může způsobit požár.
Sendvičový komín je vyveden otvorem v trubce střešní sekce, mezery jsou ošetřeny tepelně odolným tmelem s provozní teplotou až 1000 °C.

Je důležité vědět, že horní okraj střešní zástěry musí být zastrčen pod překrývající se břidlicovou nebo kovovou deskou.

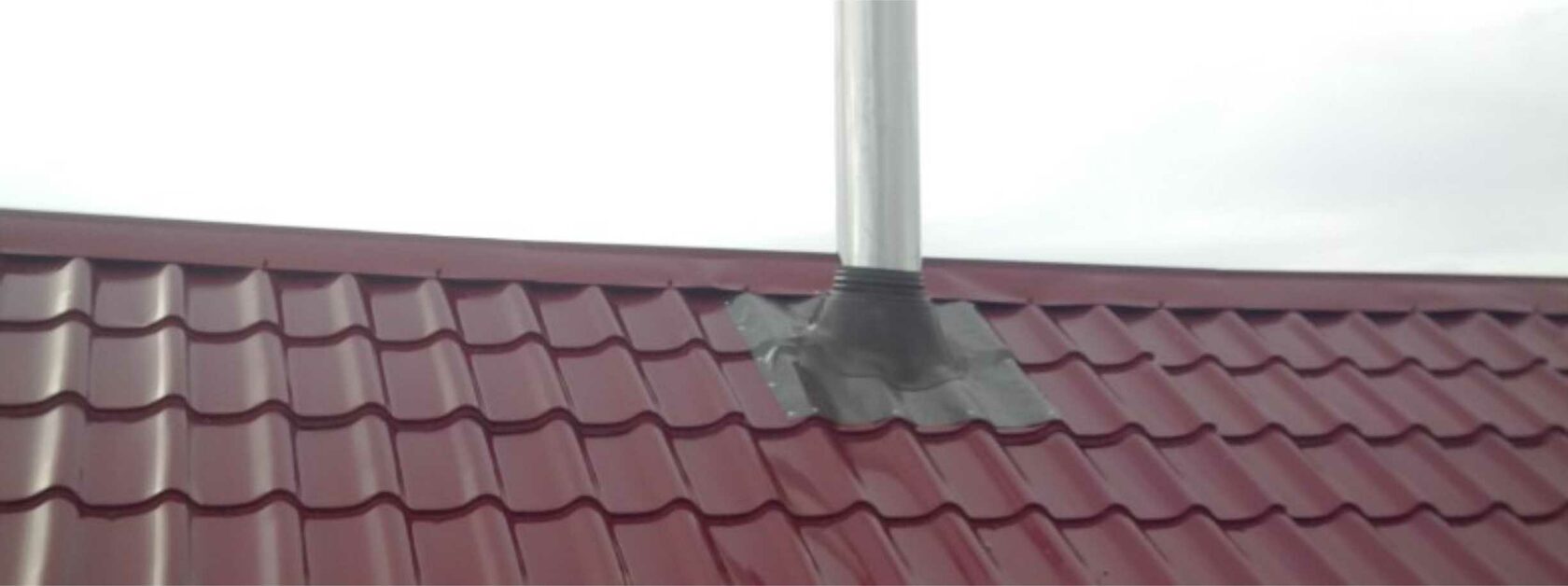

Při použití pružného řezu ze silikonu nebo pryže se do uzávěru vyřízne otvor o 1/5 menší, než je jeho průměr. Čepice řezu střechy se přetáhne přes trubku a pružná zástěra dostane tvar plechu. Jsou zajištěny samořeznými šrouby, které byly předtím potaženy tmelem. Pro odolnější upevnění je někdy nutné zpevnit střešní plášť – to se provádí ve fázi vyříznutí otvoru.

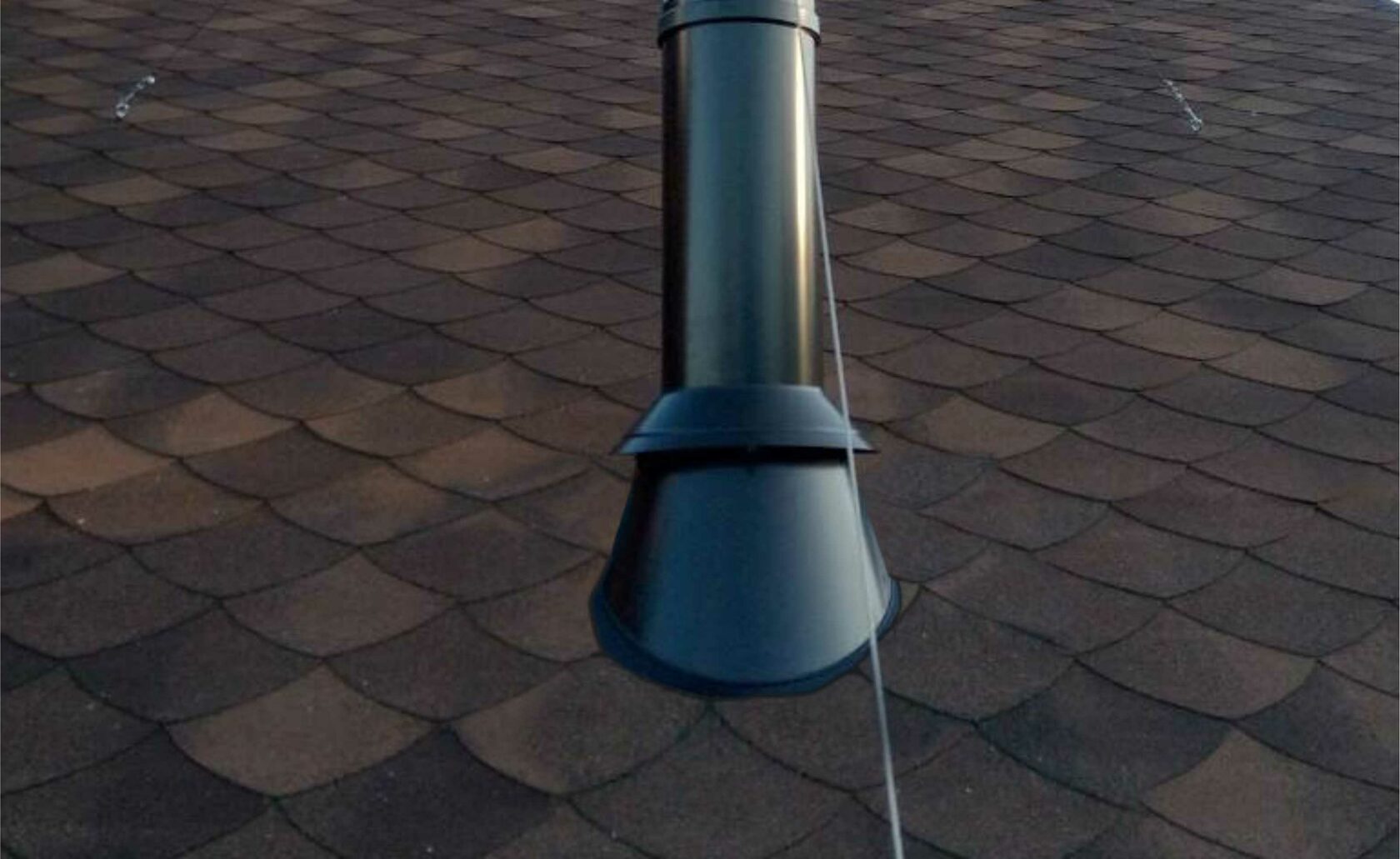

Pro měkké střechy, například bitumenové šindele, se používají dva typy opěr – uzavřené a otevřené. V podstatě se první možnost používá poměrně zřídka, protože je obtížná na instalaci a není příliš praktická, takže si povíme o druhé metodě. V tomto případě se komíny připevňují ke střeše podle stejného principu jako kovové tašky, tj. pomocí střešní krytiny a různých tmelů. Pouze střešní krytina pro měkké komínové krytiny není vyrobena z kovového materiálu, ale z úžlabního koberce, který se pokládá pod bitumenové šindele.

Podstatou pokládky měkké střešní zástěry je to, že dlaždice s ní zcela splývají a na spojích střešních materiálů s kobercem nedochází k netěsnostem. A kromě toho by voda neměla stékat do podkroví skrz trubku krbu/kamna, proto by měl být do střešního obložení vytvořen vstup z koberce.
K fixaci se používají různé bitumenové tmely, i když ne všechny jsou dobré – po nějaké době se materiál odlupuje a poté prasklinami proniká voda. Na základě praxe lze poznamenat, že s tímto úkolem se perfektně vyrovná stejné lepidlo K-36, které může vydržet poměrně dlouho, nebojí se teplotních změn, vlhkosti a ultrafialového záření.

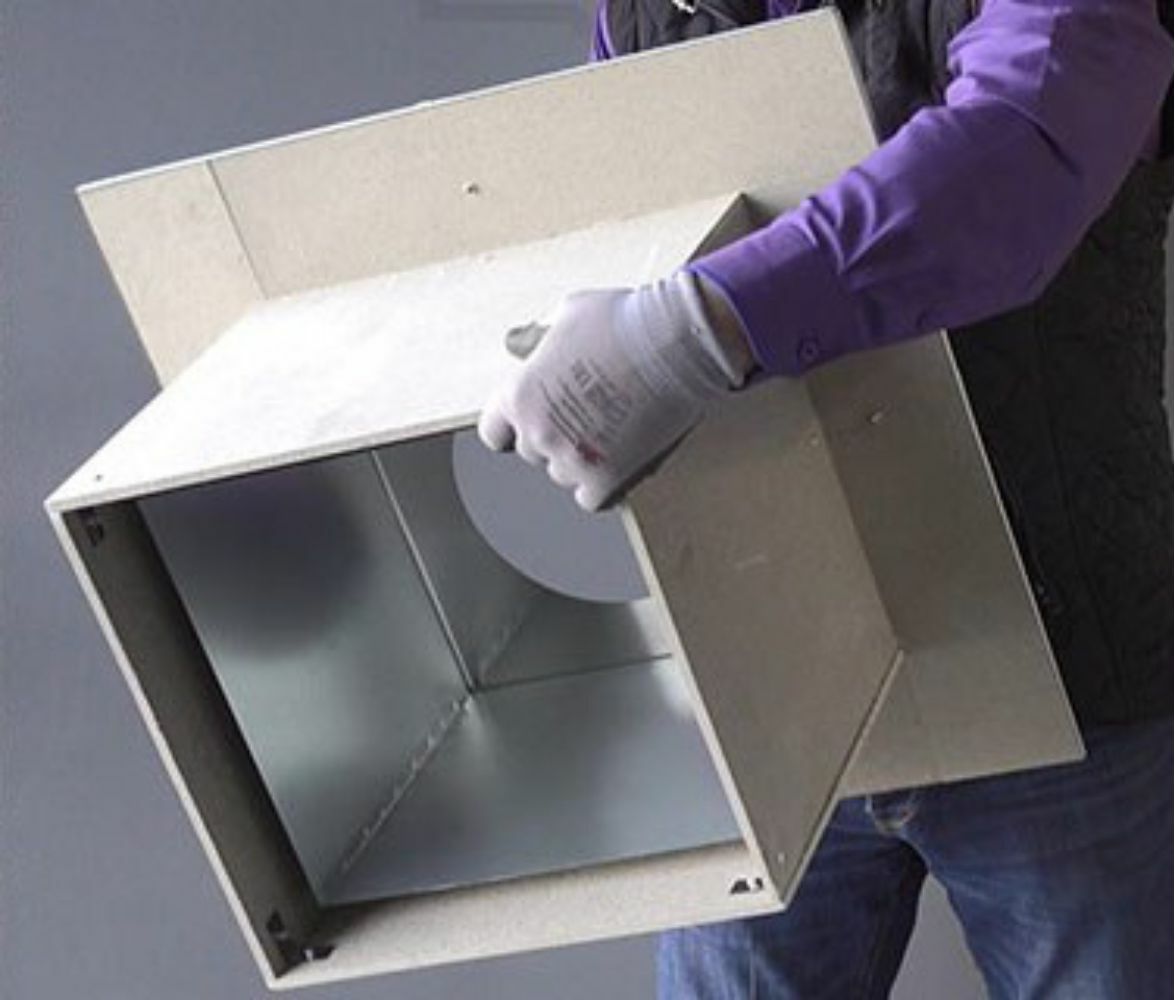

Pro průchod komína jakoukoli konstrukcí můžete použít hotové stropní průchodové zařízení (CPD). Stropní průchodové zařízení se používá jak pro průchod stropem, tak pro průchod stěnami. Volí se na základě vnějšího průměru potrubí.
Před instalací tohoto stropního penetračního zařízení musíte připravit:
všechny povrchy, které přijdou do styku se dřevěným obložením stropu
Všechny vnitřní povrchy průchozí krabice jsou obloženy tepelnou izolací.
Nebo použijí hotové řešení (PUF s mineritem), ve kterém roli tepelné izolace přebírá mineritem.

Obvykle jako tepelná izolace slouží čedičová vlna, ale musí být speciální, odolávat vysokým teplotám. Při nákupu materiálu se ujistěte, že je určen pro použití při teplotách 800-1000 °C. Tyto materiály jsou dražší, ale šetřit na bezpečnosti je nerozumné. Levnější varianty tepelné izolace obsahují pojiva, která při vysokých teplotách spékají, díky čemuž tepelná izolace ztrácí všechny své vlastnosti. Kromě toho je vhodné použít fóliovou tepelnou izolaci – to konstrukci ještě více zvýší. Je nutné si uvědomit, že vzdálenost od komína ke stěně z hořlavého materiálu by měla být alespoň 500 mm, ke stěně z nehořlavého materiálu – 380 mm.

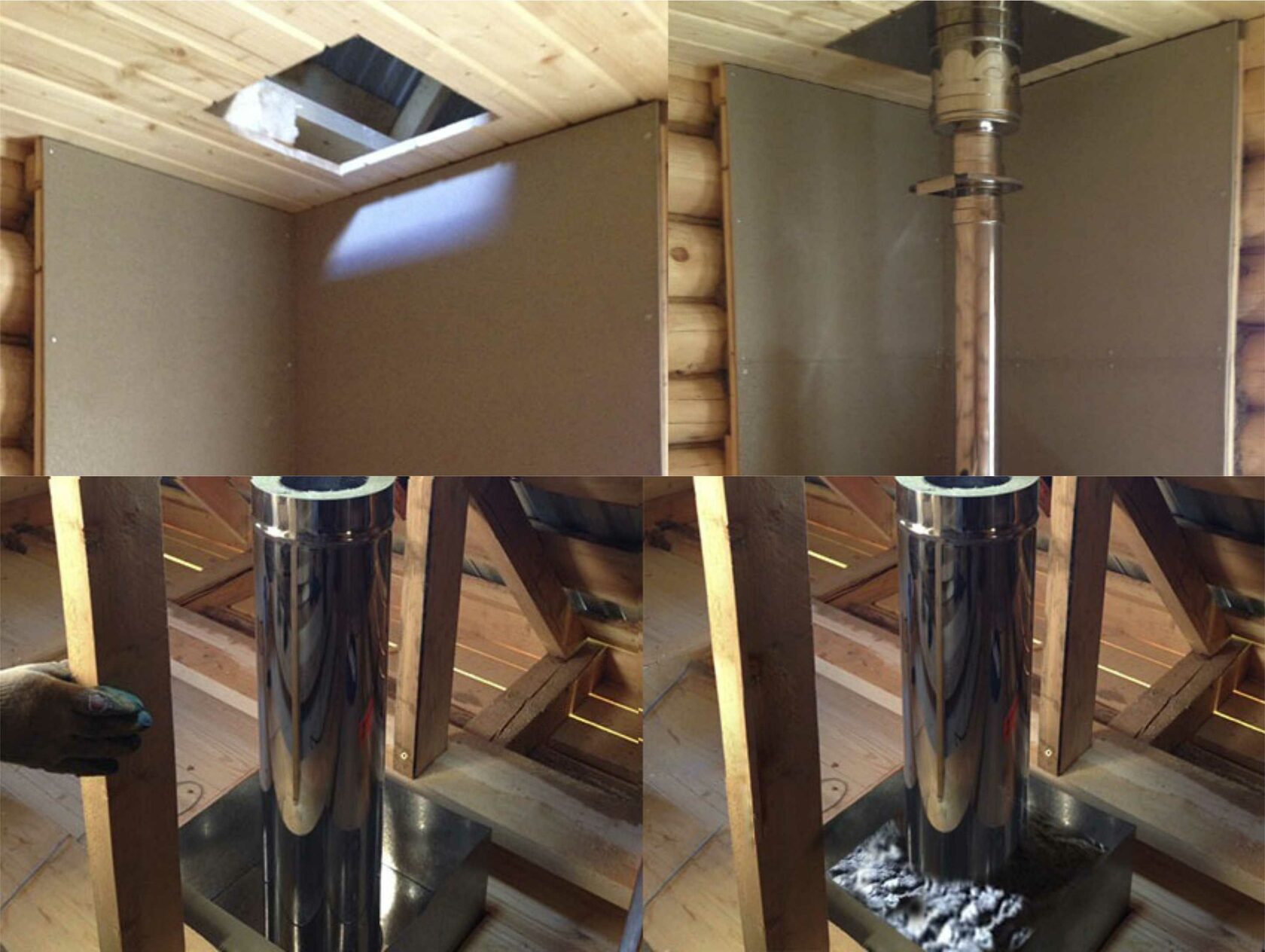

Po zateplení průchozího zařízení si připravte místo pro jeho instalaci. Na stropě si označte místo, kde bude umístěn komín. Vyznačte otvor vhodné velikosti: o něco menší než jsou rozměry předního panelu průchozího zařízení, aby bylo možné jej snadno připevnit k opláštění stropu samořeznými šrouby. Po vyříznutí otvoru zakryjte jeho okraje stejnou tepelnou izolací jako průchozí jednotka nebo jinou s podobnými vlastnostmi. Pro zvýšení úrovně požární bezpečnosti můžete přes tepelnou izolaci připevnit kovové pásky. Připravené průchozí zařízení vložte do hotového otvoru. Lze jej nasadit na potrubí a instalovat společně s ním. Po instalaci této konstrukce upevněte panel průchozí jednotky samořeznými šrouby (otvory lze předvrtat). Pro větší požární bezpečnost naplňte polyuretanovou pěnu tepelnou izolací přibližně do poloviny.

PPU (Ceiling Pass-Through Unit) je určena pro průchod sendvičových komínů stropními deskami.
Maximální teplota spalin na výstupu z tepelného generátoru nesmí překročit následující hodnoty:

V každém případě, když komín prochází stavebními konstrukcemi, musí být splněn následující požadavek:

GOST R 53321-2009 ZAŘÍZENÍ NA VÝROBU TEPLA PRACUJÍCÍ NA RŮZNÉ DRUHY PALIVA
POŽADAVKY NA POŽÁRNÍ BEZPEČNOST
4.39.8 Procházení kouřového kanálu v blízkosti stavebních konstrukcí
vyrobené z hořlavých materiálů, nesmí je zahřívat nad 50 °C.

Průchod polyuretanovou pěnou je povolen jednovrstvým komínem za předpokladu splnění požadavků GOST. Pokud kouřovod procházející v blízkosti stavebních konstrukcí z hořlavých materiálů je zahřívá nad 50 °C, pak lze polyuretanovou pěnu použít pouze jako dekorativní prvek, nebo je nutné přijmout dodatečná opatření k izolaci konstrukcí nebo zvětšení vzdáleností od nich (podle platných státních norem, zejména SP 7.13130).

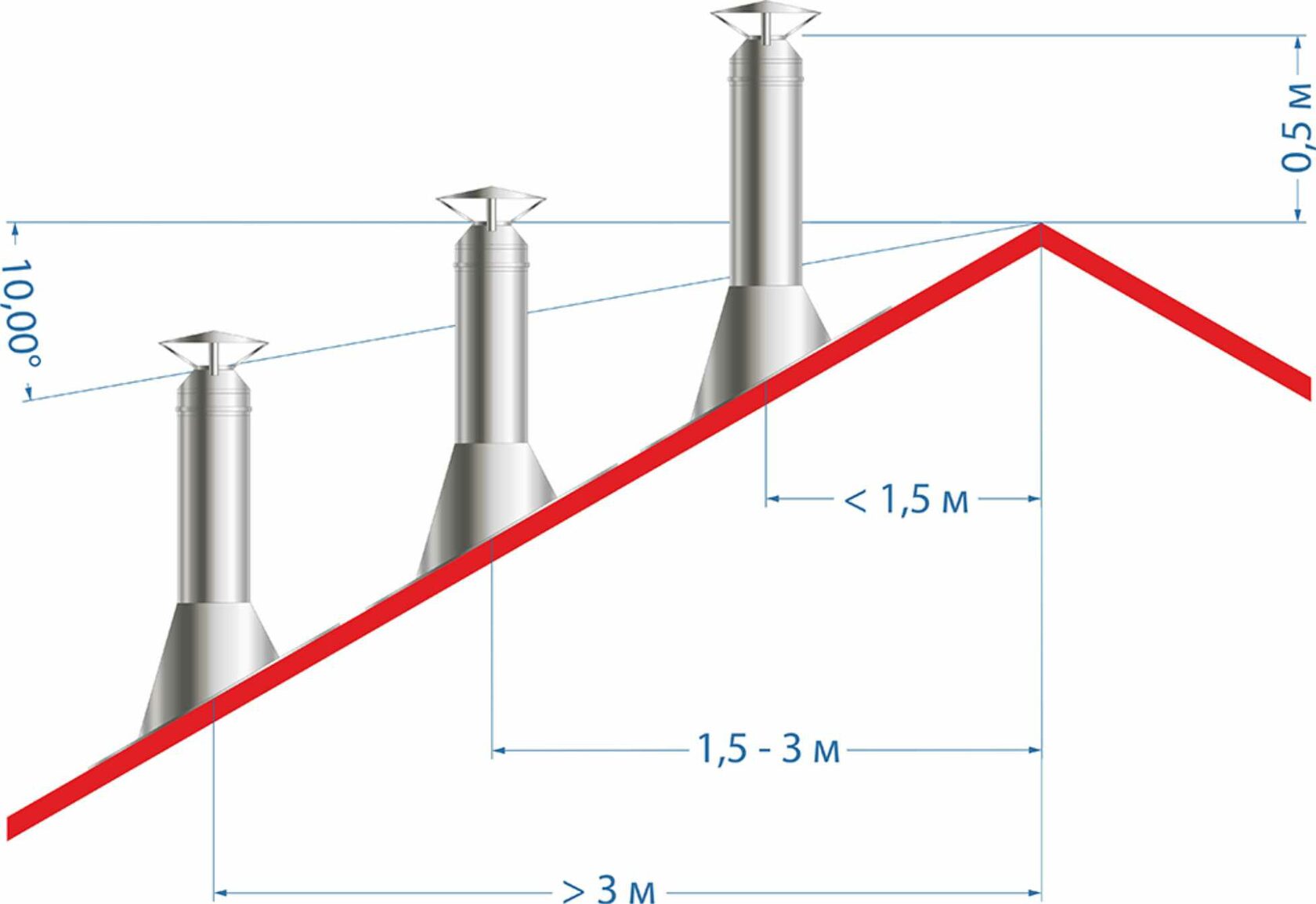

Výška komína vzhledem k hřebeni střechy

Pokud potrubí vychází ze střechy ve vzdálenosti menší než půl metru od hřebene, pak by minimální výška komína nad jeho úrovní měla být 50 cm.V takovém místě se v zimě hromadí méně sněhu, což snižuje riziko netěsností, když taje na jaře a během tání. Výpočet výšky komína vzhledem k hřebeni je založen na požadavcích SNiP41-01-2003 a SP (stavební pravidla) 7.13130.2013 a také na doporučeních výrobce topného zařízení.

Pokud má střecha plochou konstrukci, výška komína nad střechou je nejméně 50 cm. Na šikmých střechách, pokud je komín umístěn ve vzdálenosti do 1,5 m od hřebene, musí být jeho výška nejméně 50 cm vzhledem k poslednímu nebo uzavírajícímu atikovému atice. Pokud je komín umístěn do 1,5–3 metrů od hřebene, jeho výška nemůže být nižší než on ani atika. Pokud je komín dále než 3 metry od linie hřebene, jeho minimální výška se určí nakreslením čáry svírající úhel 10° vzhledem k horizontu.

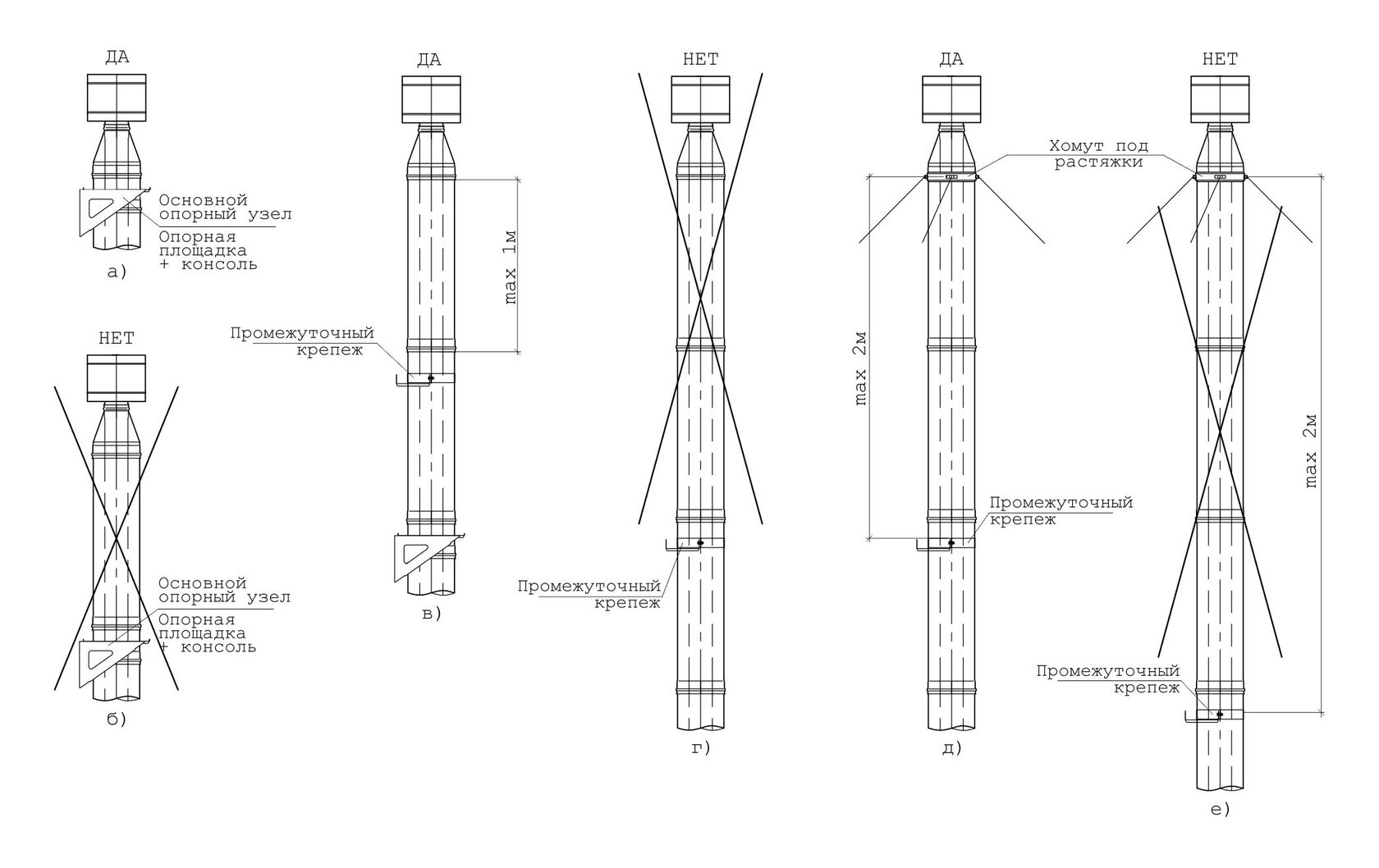

Pravidla pro upevnění horní části komína

a) Nad nosnou plošinu smí být instalován pouze poslední prvek komína (kužel, hlavice, deštník, deflektor).
b) Není povoleno instalovat sendvičovou konstrukci nad nosnou plošinu shora bez instalace mezilehlých upevňovacích prvků nebo svěrky pod nosítka.
c) Smí být instalován maximálně jeden neupevněný prvek.
d) Není povoleno instalovat více než jeden neupevněný prvek bez instalace mezilehlých upevňovacích prvků nebo svěrky pod výztuhami.
d) Svorka pro nosítka smí být instalována ve výšce maximálně 2 m od posledního mezilehlého upevňovacího prvku.
e) Pokud je vzdálenost od posledního mezilehlého kotvicího prvku větší než 2 m, není povoleno použití jedné svorky pod vzpěrami. Lze použít několik svorek pod vzpěrami nebo dodatečnou příhradovou konstrukci.

– instalovaný systém odvodu kouře musí být uzemněn
— nosná konstrukce musí mít vysoce kvalitní antikorozní nátěr, který zabraňuje vniknutí korozních produktů na prvky komína
– aby se zabránilo vzniku galvanické koroze
přímý kontakt komínových prvků s nenatřenými částmi stavebních konstrukcí z uhlíkové oceli (přilehlé, svařované, šroubové spoje) není povolen
— pro upevnění komínových prvků k nosným konstrukcím se doporučuje použít spojovací prvky z nerezové oceli
— je nutné zabránit tomu, aby se na prvky komína dostaly stříkance ze svařování, jiskry z řezných nástrojů a další negativní produkty z jiných instalačních zařízení
— vzhledem k tomu, že se prvky kontaminují během výroby, přepravy, skladování a instalace, doporučuje se komín po instalaci před uvedením do provozu vyčistit od vnějších nečistot. Při čištění používejte nástroje a vybavení určené pro práci s nerezovou ocelí: plasty (polymery), nerezové kartáče atd.

Příčiny špatného tahu v plynovém kotli

Stává se, že komín plynového kotle s otevřenou spalovací komorou má problémy s trakcí a senzor trakce plynového kotle mu neumožňuje nastartovat. Zdá se, že průměr komína je zvolen správně, výška komínové trubky je dostatečná a geometrie komínového kanálu a kouřovodu je normální, ale trakce není. Důvodů, proč je trakce ztracena nebo obtížná, může být mnoho.
K tomu může dojít z následujících hlavních důvodů, za předpokladu, že problém není v plynovém kotli. Podívejme se na některé z nich:
1) Zablokovaný průchod v komíně.
Nečistoty v komíně v podobě listí, které do komína spadlo, ptáků, kteří vdechli oxid uhelnatý atd. atd.
Ústí je ucpané sněhem, zamrzlé, to platí zejména pro komíny s obtížným výstupem kouřových plynů v důsledku deflektoru, deštníku nebo jiného vrchu.
Je snadné to opravit – vyčistěte komín. Možná byste měli konec komína upravit tak, aby kouř vycházel bez prodlení, obecně by mělo být zajištěno, aby kouřové plyny z kotle k ústí komína volně procházely a nenarážely na odpor.
2) Foukání větru.
Proti foukání větru můžete často bojovat instalací deflektoru větru nebo korouhvičky na komín. Instalace těchto prvků může mít vedlejší účinky, viz bod 1.
3) Nedostatečné přívodní větrání.
Ke spálení 1 m3 zemního plynu je potřeba 10 m3 vzduchu. Ke spalování je potřeba kyslík, a pokud ho není dostatek, zapalovací plamen a hořák kotle zhasnou.
Kvůli nedostatku vzduchu pro spalování může v komínovém potrubí dojít k zpětnému tahu v důsledku nasávání vzduchu z ulice komínem.
Možná ve stejné místnosti s kotlem, řekněme v kuchyni, kde se často nachází plynový kotel, může fungovat digestoř, která odfoukne již tak chybějící vzduch (kyslík). Nucené odsávání bez nuceného přívodu vzduchu je však špatné.
Kromě toho mohou existovat plastová okna, která brání přirozenému proudění vzduchu.
Pro vyřešení problému nedostatku kyslíku pro normální spalování plynu v kotli je nutné zařídit normální přívodní větrání.
4) Špatně izolovaný komín namontovaný podél fasády domu.
Plynový kotel pracuje cyklicky, zapíná – vypíná, zapíná – vypíná. Spaliny ve špatně izolovaném komíně se rychle ochlazují, vzniká „vzduchová komora“, protože chladnější plyn má větší hustotu než teplý plyn, a ta brání pohybu odcházejících spalin. Navíc v neizolovaném komíně silně kondenzuje, což znamená intenzivní usazování kondenzátu na vnitřní stěně a riziko jeho zamrznutí (viz bod 1 důvodů špatného tahu v komíně).
Problém je třeba řešit izolací stávajícího komína a nejlepší je již ve fázi výběru komína zajistit instalaci dobře izolovaného, továrně vyrobeného, dvoustěnného komína – sendviče – a čím silnější vrstva izolace, tím lépe.
5) Komín se nachází v zóně tlaku větru.
Nejsou dodrženy normy pro umístění ústí komína vzhledem k hřebeni střechy, případně sousední budově či stromu.
Toto se řeší individuálně: zvýšením výšky komína, oříznutím překážejícího stromu atd., obecně eliminací zóny přetlaku u ústí komína.
6) Zhasnutí plamene v důsledku nadměrného tahu
Otevřeli jsme balkon, okno atd. a uvnitř místnosti došlo k náhlé změně tlaku.
Aby se tomu zabránilo, je nutné zajistit vyloučení takového jevu. A možná lze tento důvod spojit s bodem 3 – nedostatečným přívodním větráním. Koneckonců, pokud je větrání provedeno správně, nedojde v místnosti k žádným poklesům tlaku.

Zde jsou stručně uvedeny hlavní důvody problémů s tahem v komíně atmosférického plynového kotle, kvůli kterým nemusí správně fungovat.
Kromě ignorování čištění komína, které by mimochodem mělo být pravidelné, by se mělo ve fázi návrhu, konstrukce komína a kotelny řešit i další příčiny špatného tahu. Samozřejmě mohou existovat samostatné, individuální případy, které nezapadají do uvedených, a tehdy je nutné k vyřešení vzniklého problému přizvat kompetentního instalatéra nebo specialistu.

Co potřebujete vědět o komínu

Štítek komínového prvku
1. Označení normy
2. Maximální provozní teplota ve °C
3. Pracovní tlak:
N1 – práce ve vakuu
P1 – překročení až 200 Pa
H1 – překročení až 5000 Pa
4. Provozní režim:
D – suchý
W – mokrý
5. Odolnost proti korozi Vm – dle jakosti oceli
6. Materiál vnitřní stěny:
L20 – AISI 304
L50 — AISI 316 L
L99 – AISI 430, AISI 444, AISI 310S
7. Tloušťka v jednotkách násobcích 0,01 mm:
050=0,5 mm
080=0,8 mm
100=1 mm
8. Odolnost proti vznícení sazí: O – ne/G – ano
9. Vzdálenost od hořlavých materiálů [mm]10. Datum vydání

Během instalace topného systému nebo již během provozu, pokud máte komín hotový, je třeba myslet na jeho utěsnění. Pokud se postup provádí s porušením, vede to v každém případě k negativním důsledkům. Začínají se objevovat netěsnosti, poškozují se krokvové konstrukce. Dřevo může hnít, objevují se deformace. Postupem času se také zhoršuje tah komínového kanálu. To je způsobeno tím, že skrz trhliny proniká velké množství studeného vzduchu, což komín ochlazuje více, než by mělo.

Moderní průmysl vyrábí mnoho druhů specializovaných směsí. Jedná se o vysokoteplotní nehořlavé tmely. Používají se k odstranění trhlin nebo k ochraně spojů jednotlivých prvků komínové konstrukce. Vyrábějí se na bázi silikátů nebo silikonu, dalších materiálů, v závislosti na tom, z čeho je vyrobena vaše kamnová trubka.

Pro utěsnění míst, kde se komín dotýká povrchu střechy, je tedy potřeba speciální tepelně odolný tmel. Mimo jiné musí být odolný vůči ultrafialovému záření a teplotním změnám. Je důležité si uvědomit, že standardní tmely používané v každodenním životě a stavebnictví jsou pro potrubí zcela nevhodné. Rychle se opotřebovávají a jsou zcela nepoužitelné.

O příkladech

Když už mluvíme o silikonových tmelech, stojí za zmínku jeden z nejoblíbenějších. Nazývá se PENOSIL Premium High Temp Sealant a používá se při teplotách od -40 do +250 °C. To znamená, že odolává významným změnám, aniž by se zničil, a zachovává tak svou strukturu. Je to vynikající řešení pro spáry a švy v komínech domů, koupelen a dalších budov.

Zde jsou některé důležité výhody tohoto materiálu:

• Vysoká rychlost tuhnutí a rychlá připravenost izolovaného komína k provozu.
• Vynikající přilnavost k většině typů povrchů včetně kovu, lakovaného nebo leštěného/lakovaného dřeva, plastu, keramiky a skla.
• Vysoce kvalitní utěsnění švů a spojů, včetně pohyblivých.

Těsnicí hmoty jsou baleny v praktických tubách různých objemů. Aplikují se na předem vyčištěný a připravený povrch. Musí být odmaštěn. Na obalu je obvykle uvedena maximální tloušťka spojů, pro kterou je daný tmel pro sendvičový komín nebo jiné potrubí vhodný. Pro lepší přilnavost se doporučuje podávat těsnicí materiál pod tlakem. Tímto způsobem zlepšíte kvalitu zpracování.

Zakoupením vysoce kvalitních těsnicích materiálů výrazně prodlužujete životnost a spolehlivost komínového systému. Chcete-li získat další informace o tomto a dalších způsobech utěsnění komínů, poraďte se s odborníky společnosti „ROSTIN“. Dostanete praktická doporučení, pomůžeme s výběrem správné varianty a objednáním s doručením. Produkty prezentované na stránkách jsou certifikované a splňují současné normy kvality.
