Jak najít rozvody pod omítkou?

Hledání elektrického vedení pomocí speciálních zařízení není obtížný úkol. Vše závisí na kvalitě, ceně zařízení a také na správném nastavení a schopnosti jej používat. Co byste měli dělat, pokud nemáte vůbec žádné nástroje a potřebujete okamžitě najít kabeláž.

Zde si musíme připomenout staré účinné metody, které často pomáhají, ale přesto byste na ně neměli se 100% pravděpodobností spoléhat. Některé čínské indikátory zapojení navíc stojí pouhé haléře, ale umožňují zúžit prostor pro vyhledávání na několik centimetrů.

Odstranění tapety

Pokud doma provádíte velkou rekonstrukci a současný stav stěn a tapet vás příliš netrápí, můžete ze zdi jednoduše strhnout veškerý přebytek až k podkladu (cihla nebo beton). Staré rýhy pak mohou být viditelné vizuálně nebo hmatatelné hmatem, a to díky vybouleninám nebo naopak charakteristickým prolisům.
Pokud stěna není vůbec omítnutá a pod tapetou je holý beton, pak budou kabelové drážky 100% viditelné i pouhým okem.

Hledání drátů ve zdi pomocí rádia

Dalším způsobem je použití obyčejného rádia. Naladíte ho na frekvenci sto kilohertzů a v místě, kudy má drát procházet, přiblížíte co nejblíže ke zdi. Drát musí být pod napětím.

Chcete-li vytvořit výrazný hluk a rušení, připojte holicí strojek nebo vysokorychlostní brusku, vrtačku nebo vysavač.

Pokud jste uhodli umístění kabelu, přijímač začne praskat. Čím blíže k stroboskopu, tím je silnější. Namísto rádiového přijímače můžete také použít kotoučový mikrofon a připojit jej k magnetofonu s reproduktory pro reprodukci zvukového rušení.

Hledání kabeláže pomocí multimetru

Tato metoda je vhodná pro radioamatéry. Zde není třeba hledat speciální testery, ale musíte mít jednoduchý čínský multimetr a tranzistor s efektem pole. Polevik může být jedné z následujících značek: KP103A, KP303 nebo 2SK241.

Zapněte multimetr pro měření odporu (200 kOhm) a připojte jeho sondy k levé a střední svorce tranzistoru (výtok + zdroj). Pravý kolík se používá jako anténa. Princip činnosti zařízení spočívá v tom, že když tranzistor s efektem pole vstoupí do elektromagnetického pole, změní se jeho vnitřní odpor. A multimetr zaznamenává právě toto.

Tam, kde je změna odporu maximální, je umístěna elektroinstalace.

Pokud na třetí pin připojíte další anténu (kousek měděného drátu), citlivost zařízení se prudce zvýší.

Správné schéma zapojení

Tato metoda je použitelná, když elektroinstalaci ve vaší domácnosti provedli profesionálové. Podle pravidel lze elektrické kabely a vodiče pokládat pouze ve vertikálním a horizontálním směru. Diagonální pokládání kabelů je zakázáno. V tomto případě musí být dodrženy minimální vzdálenosti od drážky ke stropu, dveřím atd. S těmito vzdálenostmi se můžete seznámit v článku Jak drážkovat stěny pro rozvody.

Znáte-li umístění spojovací krabice, můžete ji vzít jako referenční a virtuálně položit čáry pod úhlem 90 a 180 stupňů, abyste pravděpodobně určili umístění vodiče. Poté nezapomeňte použít dříve uvedené metody k potvrzení svých předpokladů.

Používání sluchadla

Pomocí starých sluchadel, jako je značka AK-1, můžete najít skryté kabely s poměrně vysokou přesností. Zařízení nastavíte do režimu „telefon“ – je potřeba, aby neslyšící osoba mohla volně telefonovat v hlučném prostředí. V tomto případě se zařízení stane citlivým pouze na elektromagnetické vlny, což je to, co potřebujeme. Přeneste snímač na zamýšlené místo skrytého vedení a zaznamenejte hluk.

Kazetový přehrávač

K hlavě přehrávače připájejte flexibilní kabel (můžete jej vzít z USB kabelu). Vypněte motor v přehrávači (méně hluku a šetří se baterie). Připojte zátěž k elektroinstalaci. Stiskněte tlačítko Přehrát a pohybem hlavy přehrávače vyhledejte místo, kde se generuje největší hučení.
Je pravda, že citlivost tohoto zařízení je poměrně nízká. Při odstraňování drátů od 1 cm a dále, zejména pod omítkou, zařízení téměř nereaguje.

Metody, které nefungují

Hledání drátů pomocí kompasu

Přestože někteří tuto metodu doporučují, ve skutečnosti si doma se zátěží prostě nevytvoříte takovou elektromagnetickou indukci, aby na ni běžný kompas zareagoval, a ještě přesně naznačil, že se jedná o elektrické rozvody a ne o běžné armatury. A když ještě vezmete v potaz několik centimetrů omítky, pod kterou kabel leží, tak jaký zázrak by měl být kompas a kolik bude stát?

Smartphony

Moderní programy určené pro všechny druhy iPhonů a dalších gadgetů, i když tvrdí, že snadno najdou kovové předměty a reagují na magnetická pole, by měly být stále vnímány jako drahé hračky, a ne zařízení schopná najít skryté kabely. A za žádných okolností byste jim neměli věřit.

Výjimkou je přídavný skener zařízení pro smartphone od walabot. Seznámit se s ní můžete v článku Hledání kabeláže chytrým telefonem – DIY skener Walabot.
Abychom to shrnuli, musíme ještě jednou připomenout, že všechny výše uvedené metody mají velmi velkou chybu v detekci skrytého vedení (často až několik desítek centimetrů). A neměli byste jim věřit.

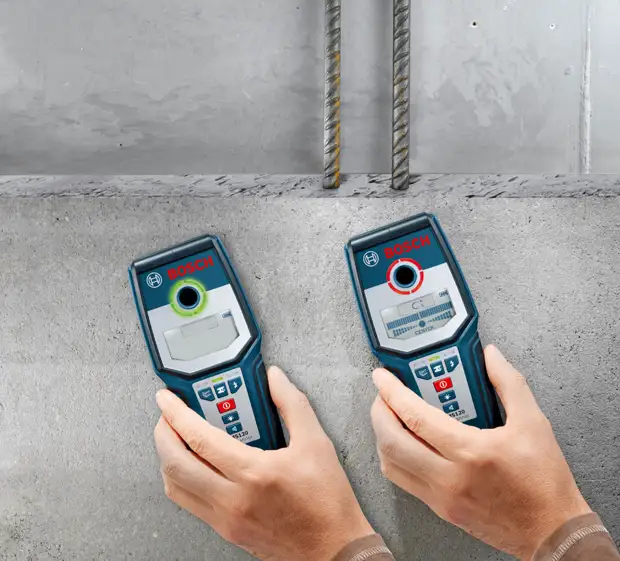

Pro přesné určení, kde leží drát pod omítkou, je lepší použít levné přístroje (Datel, detektor MS 158), o kterých pojednává článek Zařízení pro identifikaci skryté kabeláže, ale profesionálové mohou použít kvalitní nástroj Hilti Multidetektor PS 38.

Aktuální ceny detektorů od různých výrobců si můžete prohlédnout a porovnat zde.

Existuje několik způsobů, jak najít skryté vedení ve zdi. Jedním z nich je použití indikačního šroubováku. O zbytku se dočtete v článku. Budeme také bořit mýty o některých tzv. „lidových“ metodách.

Přestavba bytu, instalace dalších zásuvek, stěhování dveří – to vše vyžaduje znalost umístění staré elektroinstalace, která je „zazděna“ ve zdi.

Existuje několik způsobů, jak zjistit, kde je kabeláž. Některé jsou méně přesné, ale jsou levné, jiné určí umístění drátu s přesností na centimetr, ale budete se pro ně muset rozdvojit. Pojďme si probrat účinné metody a vyvrátit o některých mýty.

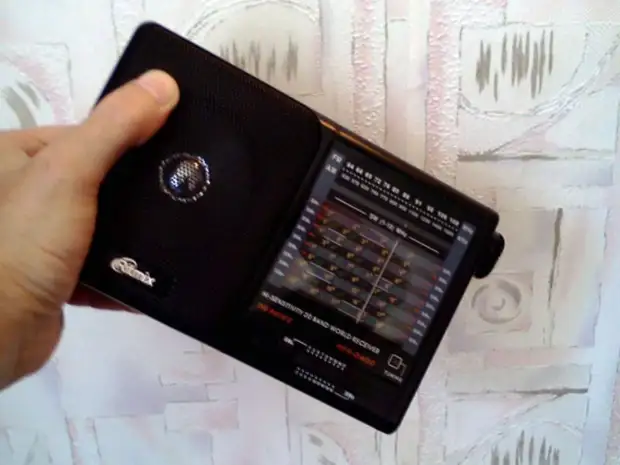

Vyhledávání pomocí rádia

Pokud jste své staré rádio ještě nevyhodili, ale necháváte si ho jako vzácnost, pak ho můžete použít k nalezení rozvodů ukrytých ve zdi. Chcete-li to provést, musíte jej nastavit na 100 kHz. Je také nutné, aby v síti bylo napětí. Poté anténu vytáhněte na maximum a opřete ji o zeď (obejdete se i bez antény). Pomalu posouvejte anténu po stěně (bez dotyku, abyste nevytvářeli tření) – čím blíže jste k elektroinstalaci, tím více uslyšíte charakteristický praskavý zvuk. Snažte se zůstat potichu, abyste jasně slyšeli změnu tónu.

Rádio vám umožňuje najít drát s přesností 10 cm – to je samozřejmě velká chyba, ale pokud potřebujete jen pochopit, kam zatlouct hřebík pro obrázek, pak je tato metoda vhodná. Nedoporučujeme používat tuto metodu k „otevření“ stěny.

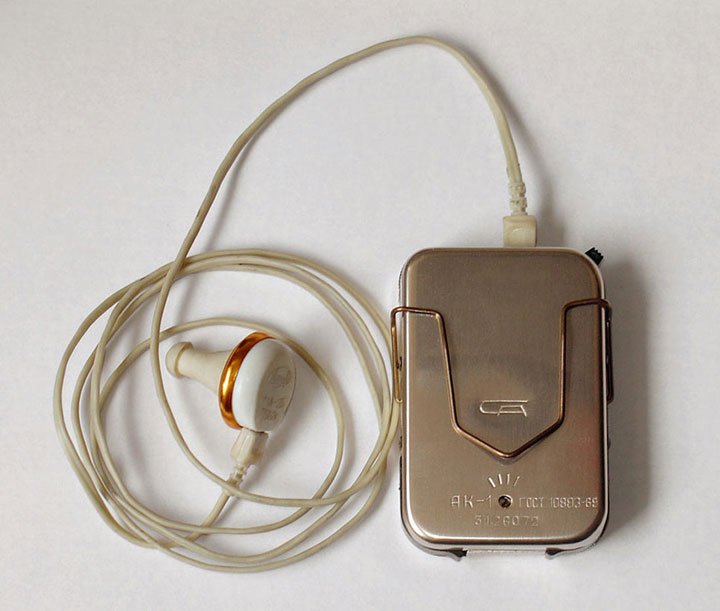

Hledám kabeláž pro sluchadla

Sluchadla starého stylu vám umožní určit umístění elektroinstalace s „průměrnou“ přesností. Některá sluchadla, jako je model AK-1, mají režim „telefon“, který umožňuje lidem se sluchovým postižením telefonovat bez vnějšího hluku. V tomto režimu bude zařízení citlivé na kolísání elektromagnetických vln. Nyní stačí vést podél zdi v místě, kde si myslíte, že by měl drát ležet. Jakmile uslyšíte charakteristické prasknutí, narazili jste na drát. Jeho chyba je přibližně stejná jako u rádiového přijímače.

Pomocný indikační šroubovák

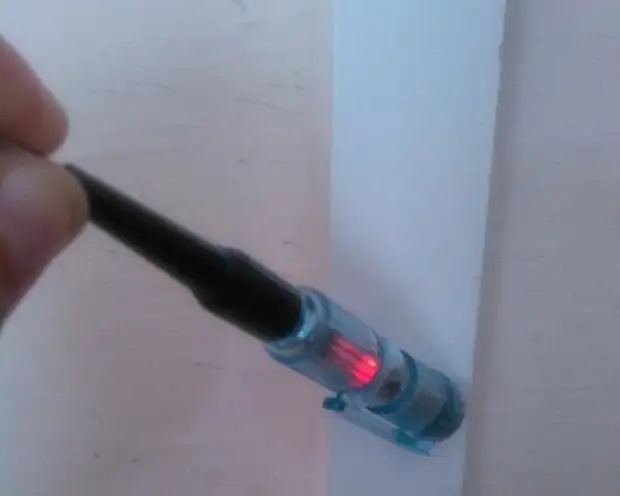

Toto je nejúčinnější z „levných“ metod. Cena je 100 – 150 rublů, ale s její pomocí můžete určit drát pod omítkou s dobrou přesností. Chcete-li tedy drát identifikovat, musíte prsty stisknout štěrbinu (hrot) a posunout zadní stranu nad umístění zamýšleného drátu. Při detekci se LED rozsvítí červeně (nebo jinou barvou). Vezměte prosím na vědomí, že šroubovák dokáže detekovat drát v hloubce maximálně 2 cm a musí být pod napětím. Pokud tedy kabeláž leží hlouběji, šroubovák si toho pravděpodobně nevšimne.

V každém případě by každý elektrikář v arzenálu měl mít indikační šroubovák. Zde je například levná verze indikačního šroubováku ROBITON VT-005, který umožňuje určit napětí kontaktním i bezkontaktním způsobem.

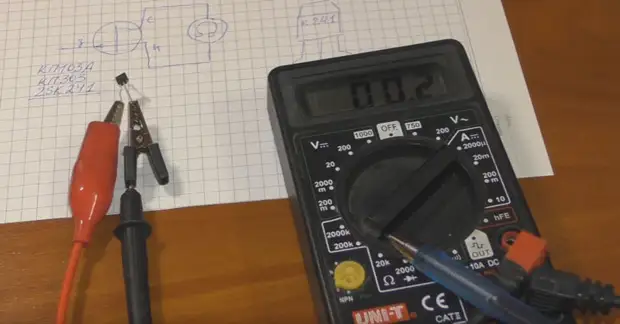

Hledejte multimetrem

Chcete-li hledat kabeláž pomocí multimetru, budete potřebovat samotné zařízení a běžný tranzistor, například 2SK241. Měření odporu na zařízení nastavíme na 200 kOhm a oba krokodýly umístíme na levou a střední svorku tranzistoru. Pin úplně vpravo, který je ponechán bez krokodýla, bude anténa. Pro větší přesnost měření můžete připojit 5 cm dlouhý měděný vodič ke svorce zcela vpravo.

Nyní stačí po zdi prohnat tranzistor s improvizovanou anténou. Když tranzistor vstoupí do elektromagnetického pole, změní se jeho odpor, což se zobrazí na multimetru. Tato metoda je přesnější než všechny ostatní, ale také vytváří chybu až 7 cm v každém směru (indikátor závisí na hloubce drátu). Mimochodem, můžete použít jakýkoli multimetr, dokonce i ten nejlevnější, jako je Elitech MM 100.

detektor kovů

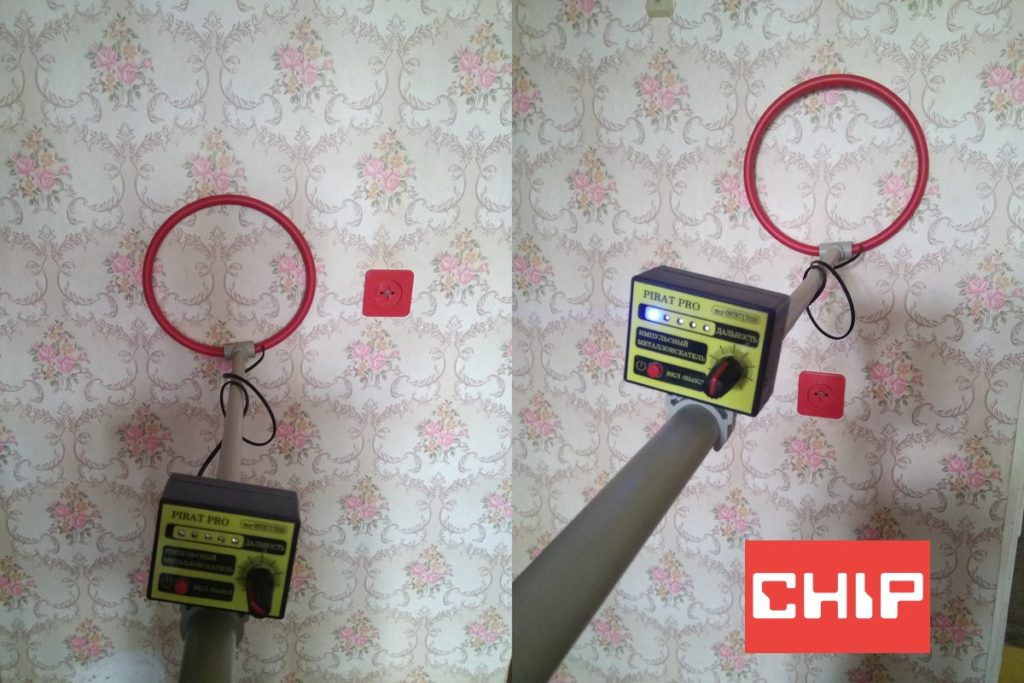

Činnost detektoru kovů je založena na principu indukční rovnováhy mezi vysílací a přijímací cívkou. Pracuje v rozsahu od 2 do 20 kHz a fixuje fázový posun při přivedení cívky k vodiči. Měření jsme provedli pomocí nejlevnějšího a nejjednoduššího detektoru kovů Pirat Pro za 2500 rublů, který je určen především k detekci železných kovů. Obrázek níže ukazuje výsledek hledání kabeláže.

Jak vidíte, detektor kovů jasně určuje umístění vedení. Jeho hlavní výhodou je, že drát je detekován, i když na něm není žádné napětí nebo zátěž. Také v panelových domech uvidíte vyztužení v deskách a v dřevěných domech – hřebíky. Ale dražší modely vám umožňují vyříznout železné kovy a najít pouze měď nebo hliník. Oblast umístění se však zvětšuje o velikost cívky, takže chyba může být až 5 cm Tento způsob použijte pouze v případě, že rádi lovíte mince a již máte detektor kovů.

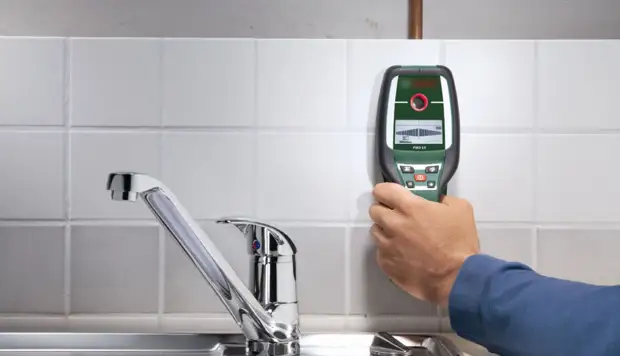

detektor skrytých kabelů

Toto zařízení je přímo určeno k detekci vedení skrytých ve zdi. Detektory podle principu činnosti mohou být elektrostatické, elektromagnetické a kombinované. První z nich jsou poměrně snadno použitelné a levné. Umožňují vám odhalit skrytá vedení a přerušené vodiče, které zůstávají pod napětím. Při vysoké vlhkosti v místnosti však dávají falešné poplachy.

Elektromagnetické detektory umožňují velmi přesně identifikovat kabely ve zdi. K tomu však musíte zatížit fázi nejméně 1 kW – pro moderní domácí spotřebiče to nebude obtížné. Přirozeně, bez napětí v síti nebude možné kabel najít.

Kombinovaná zařízení kombinují elektromagnetickou, elektrostatickou a detekci kovů. V podstatě se jedná o ruční detektor kovů, který vám umožní najít drát různými způsoby, a to i při absenci napětí v síti. Maximální hloubka detekce u většiny zařízení je 7–8 cm, což je pro elektroinstalaci v bytě docela dost. Navíc vidí výztuhu ve stěnách a jiných kovech. Detektor ADA Instruments Wall Scanner 80 je prominentním příkladem kabelových „detektivů“, který umožňuje identifikovat kabely v hloubce až 5 cm.

„Lidové“ způsoby, které nefungují

Hledejte podle kompasu

Někteří se mylně domnívají, že když kompas přivedete kabelem na zamýšlené místo, pak na něj bude ukazovat magnetická střelka. Nicméně doma je prostě nemožné vytvořit magnetickou indukci takové síly, aby kompas ukazoval kabel. Nanejvýš můžete zjistit polohu světových stran nebo najít skryté poklady kapitána Flinta :)

Hledání smartphonu

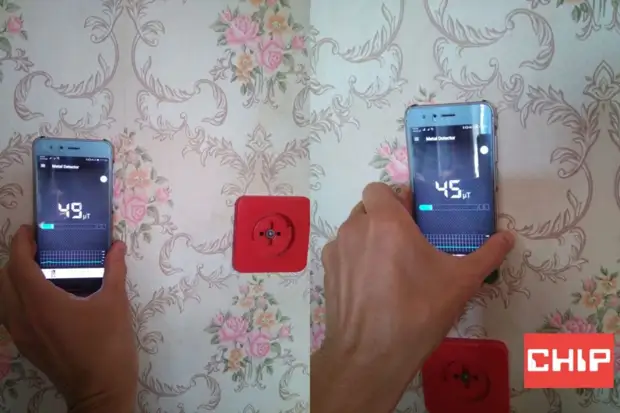

Někteří vývojáři nabízejí pomocí svých „zázračných“ aplikací proměnit váš smartphone v detektor kovů. K tomu stačí mít telefon nainstalovaný magnetický senzor (máme jeden). iCHIP se rozhodl jít do toho a vyzkoušet oblíbené aplikace pro detekci kovů. Testováno na stejném místě jako detektor kovů. Co se stalo:

Jak vidíte, hodnoty „detektoru“ na prázdném místě a v místě, kde kabeláž skutečně procházela, se prakticky nezměnily, ačkoli indikátor by měl být 0.02 – 0.03 mT. Totéž se stalo s jinými aplikacemi. Z toho usuzujeme, že hledání kabeláže chytrým telefonem pomocí aplikací je dost pochybná činnost.
