Co jsou kaskádové kotle?

Majitelé velkých chat o rozloze stovek metrů čtverečních často dávají přednost instalaci vytápění ne jedním, ale dvěma kotli. Použití takového schématu je vysvětleno několika důvody:

1. Jeden kotel funguje jako hlavní a druhý jako záložní.
2. Zátěž je rovnoměrně rozložena mezi ohřívače, čímž se zvyšuje životnost každého z nich.
3. Je možné použít dva typy kotlů: jeden je plynový kotel, druhý je elektrický kotel, racionálně rozdělující použité energetické zdroje.
4. K dispozici je široká škála nastavení provozu zařízení a plynulé ovládání režimů, kdy je při nastavených teplotách dosaženo maximální úspory energie.
5. V zimě při velkých mrazech bude vytápění místnosti znatelně efektivnější a mimo sezónu postačí režim minimálního topení využívající levnější energii.

Možnosti instalace kotle

Paralelní připojení. V případě paralelního zapojení dvou kotlů pracuje každý ohřívač samostatně. Používají se pouze jako záloha, v případě poruchy jednoho, nebo pokud je jeden elektrický a druhý plynový, tak v případě přerušení dodávky toho či onoho nosiče energie.

V případě paralelního zapojení není možné rozložit zátěž mezi kotle a dosáhnout regulovatelnosti v režimech vytápění a racionálního využívání energetických zdrojů. Navíc s takovým schématem budou zapotřebí další technická řešení pro přepnutí provozu kotlů, pokud taková potřeba nastane.

Sériové připojení. V tomto případě se druhý kotel zapojí do topného potrubí v sérii s prvním. Současně ohřátá chladicí kapalina cirkuluje dvěma kotli, i když druhý ohřívač nefunguje – to znamená, že autonomie fungování kotlů není ztracena.

Tento způsob připojení kotlů se také nazývá kaskáda. Při zřizování kaskádového zapojení kotlů je jeden přiřazen jako hlavní a druhý jako vedlejší, nebo kotel č. 1 a kotel č. 2.

Provoz topného systému s kaskádou dvou kotlů

Při sériovém zapojení jsou dva kotle řízeny regulátorem tepla, který přijímá informace ze snímače teploty chladicí kapaliny a externího termostatu. Regulátor tepla porovnává teplotu chladicí kapaliny v potrubí a teplotu v místnostech s nominálními nastavenými hodnotami a v závislosti na rozdílu teplotních hodnot a také na uživatelském nastavení dává příkaz k zapnutí jednoho nebo obou kotlů. .

Pokud se topný systém teprve spouští, pracují dva kotle, jeden ohřívá chladicí kapalinu na nastavenou teplotu, druhý pak ohřívá vodu na požadovanou teplotu v potrubí. V tomto režimu je topení v provozu, dokud teplota v místnosti nedosáhne nastavené hodnoty, bude to signalizováno externím termostatem instalovaným v obytné místnosti chaty.

Po zahřátí domu regulátor tepla přepne kotle do režimu udržování teploty, čímž zajistí racionální využití obou nebo jednoho z kotlů.

Řízení kaskády dvou kotlů pomocí regulátoru tepla TEPLOCOM TC-2B

Firma BASTION vyvinula unikátní zařízení, které automaticky ovládá dva sekvenční kotle. K tomu je k zařízení připojen tepelný regulátor TEPLOCOM TC-2B.

Pomocí mikrospínačů se nastavují provozní režimy čerpadel, kotlů a požadované hodnoty teplot tak, aby zařízení automaticky udržovalo komfortní teplotu v závislosti na měnících se povětrnostních podmínkách. Pamatujte, že teplota vzduchu v místnosti se nastavuje pomocí dálkového termostatu, pokud je k dispozici.

Na předním panelu regulátoru tepla jsou také indikátory pro nastavení režimů a nouzové situace, signalizující v následujících případech:

• když se jeden z kotlů nebo čerpadel nespustí;
• když se jakékoli zařízení vypne bez dosažení stanovených režimů;
• pokud není dodrženo zapnutí/vypnutí v souladu s nastavenou dobou zpoždění;
• když se indikátory elektrické sítě odchylují od jmenovitých hodnot (síla proudu se zvýší, napětí v síti se sníží nebo jiné situace).

Přečtěte si také související

• Kde koupit stabilizátor napětí a UPS v Kazachstánu
• Jakou UPS pro topný kotel si mám koupit?
• Teplé podlahy na samolepicí pásce s doživotní zárukou
• 15 důvodů, proč si koupit Teplocom GSM
• 5 důvodů, proč si ke kotli pořídit reléový stabilizátor, ne invertorový

NASTAVENÍ
V kaskádových parních kotlích se pára vyrábí v několika kotlích. V závislosti na parním zatížení mohou kotle pracovat buď společně, nebo střídavě. Výhodou kaskádového systému je možnost flexibilní změny výkonu a vysoká spolehlivost při poruše jednoho kotle nebo při běžné údržbě jednoho z kotlů. To umožňuje přesněji upravovat parní výkon kotelny v souladu s denními nebo jinými změnami zatížení a efektivněji poskytovat páru spotřebiteli.

PRINCIP ŘÍZENÍ
Hlavním prvkem systému je kaskádový regulátor.

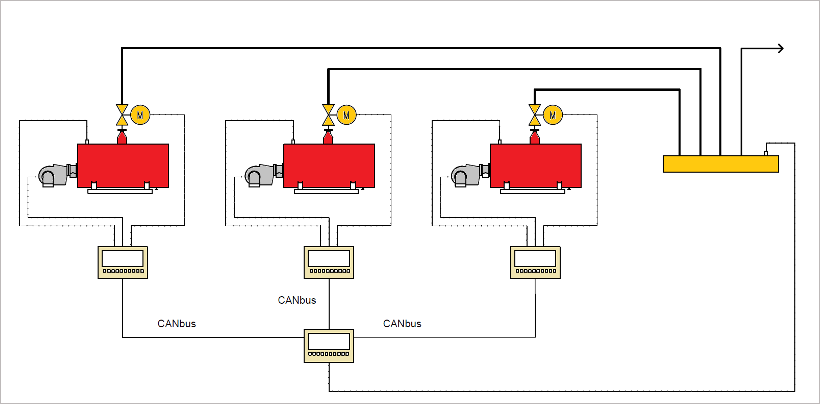

Kaskádový modul pomocí signálu přijatého z tlakového čidla ve společném sběrači páry (nebo parním hřebenu) řídí jednotlivé parní kotle podle kritérií sekvenčního řízení.
Regulátor určuje počet kotlů potřebných k uspokojení potřeb systému sledováním tlaku páry v rozdělovacím potrubí a udržuje zbývající kotle v pohotovostním režimu, což jim umožňuje rychle zvýšit tlak, pokud se spotřeba páry zvýší.
Regulaci výkonu hořáku, ovládání kotlových čerpadel a servomotorů zajišťuje samostatná skříň automatiky kotle. Výměna informací mezi ACS parních kotlů a hlavním modulem probíhá přes protokol UniCAN přes sběrnici CANbus.

Pokud nedochází k žádné spotřebě páry, sekvence parních kotlů nevyrábí páru. V tomto případě se mohou všechny kotle vypnout nebo přejít do režimu „horký pohotovostní režim“.
Pokud je v parní kotelně přídavná zařízení (tepelný odvzdušňovač, nádrž na kondenzát atd.), funkce kaskádového řízení provádí modul automatizace obecného zařízení kotle, které jsou „nastaveny“ při návrhu.

HORKÝ POHOTOVOSTNÍ REŽIM
Pro stavy, kdy byla vždy a kdykoliv k dispozici dvojice potřebných parametrů, se používá režim „HOT RESERVE“.

POŽADAVKY NA VYBAVENÍ KOTELNY PRO REALIZACI KASKÁDOVÉ REGULACE
1. Parní kotle musí být vybaveny hlavními uzavíracími a regulačními ventily páry ovládanými z řídicího systému kotle
2. Přítomnost parního distribučního potrubí (hřebenu) ve schématu kotelny
3. Regulátory ACS každého parního kotle a regulátor kaskádové jednotky musí být propojeny společnou sítí CANbus.

PROČ JE POTŘEBA CANbus?

Sběrnice CANbus zajišťuje rychlý přenos dat mezi regulátory pomocí protokolu UniCAN. Prostřednictvím UniCAN lze vyměňovat až 60 zpráv s až 32 dalšími síťovými PLC Unitronics, z nichž každé obsahuje 16 celočíselných hodnot. Celkem 512 (MI). To umožňuje ovládat a nastavovat potřebné parametry na regulátorech kaskády a kotlů.

HLAVNÍ UZAVÍRACÍ A OVLÁDACÍ VENTIL PÁRY
Pro zajištění provozu kotlů v kaskádovém režimu je na výstupu páry z kotle instalován uzavírací a regulační ventil s funkcí plynulého ohřevu parovodu při uvedení kotle do provozu na společném rozdělovači. Podle algoritmu zabudovaného v řídicím systému kotle se regulační ventil postupně otevírá, čímž je zajištěna požadovaná rychlost ohřevu a eliminuje se vodní rázy.

FUNKCE KASKÁDOVÉHO MODULU
Jednou z hlavních funkcí regulátoru je poskytnout režim, ve kterém by byla provozní doba všech kotlů zařazených do kaskády stejná. K tomuto účelu má program regulátoru rotační tabulku, která určuje pořadí, v jakém se kotle zapínají po určitou dobu.

Při kaskádovém řízení se parní kotle zapínají vzestupně a vypínají sestupně. Pořadí kotlů nastavuje obsluha z regulátoru kaskádového manažera. V automatickém režimu (Auto) se přepíná hlavní kotel a pořadí kotlů nastavené obsluhou v závislosti na době, po kterou běží hořák kotle.

Vestavěná funkce dálkového ovládání umožňuje personálu prohlížet informace na dálku a v případě potřeby ovládat určité funkce. Například výměna olověného kotle apod. Toto řešení snadno umožňuje integraci do SCADA systému.
