Termočlánek se široce používá v plynových kotlích a kotelnách. Hlavním účelem termočlánku je měření teploty ve spalovací komoře a automatické uzavření přívodu plynu v případě zhasnutí plamene. K takovým případům dochází často, od náhlých poryvů větru až po běžné odpojení plynu.
Protože teplota ve spalovací komoře kotle je velmi vysoká, konvenční měřicí přístroje a ochranná zařízení nejsou schopna zvládnout svůj úkol a odolat takovému tepelnému zatížení. V takových případech se používá termočlánek.
V článku na blogu Teplota se budeme zabývat tím, k čemu slouží termočlánek, jeho hlavními součástmi a principem fungování, z jakých kovů jsou vyrobeny vodiče termočlánku a také tím, jak zkontrolovat funkčnost termočlánku a jak jej vyměnit.
K čemu je termočlánek?

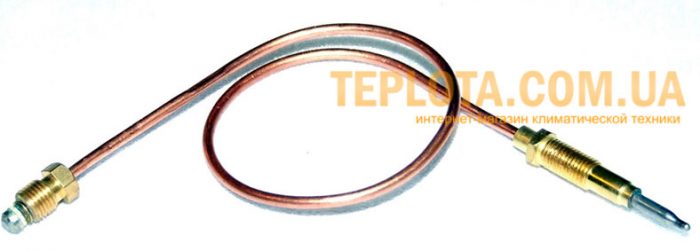

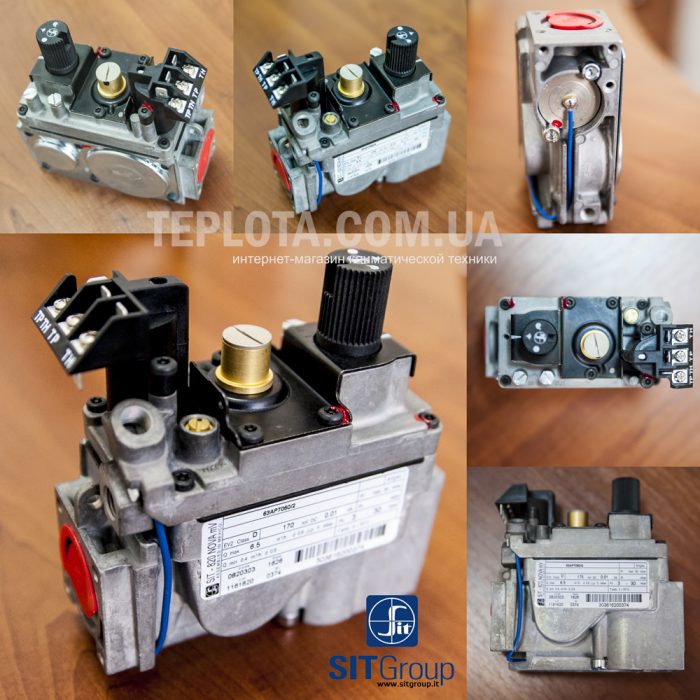

Termočlánek se používá k přeměně tepelné energie na elektrický proud pro elektromagnetické cívky v plynových kotlích a slouží jako hlavní prvek ochrany regulace plynu. Je vyroben z několika druhů kovů, které jsou odolné vůči maximálním teplotám uvnitř spalovací komory. Termočlánek spolupracuje s automatickým uzavíracím ventilem plynu, který uzavírá přívod plynu.
Základní součásti a princip činnosti termočlánku.

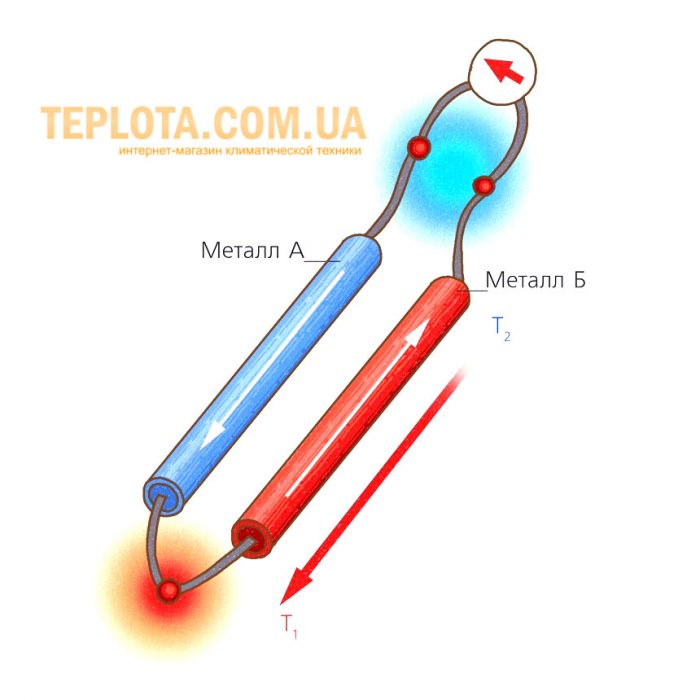

Termoelektrický měnič je základní struktura sestávající ze dvou vodičů, které se vzájemně dotýkají v jednom nebo více bodech. Samotné vodiče jsou vyrobeny z různých kovů. Právě rozdíl ve složení kovu je základním faktorem fungování termočlánku. Princip činnosti je založen na fyzikálním jevu zvaném Seebeckův jev. Když jsou dva prvky z různých kovů pevně spojeny v jednom bodě a spoj je umístěn do otevřeného ohně, na zbývajících studených koncích pájeného vodiče se objeví rozdíl potenciálů. Pokud je k těmto koncům připojeno měřicí zařízení ve formě voltmetru, obvod se uzavře a senzor ukáže objevené napětí. Napětí z rozdílu potenciálů zahřátých kovů bude nevýznamné, ale bude zcela postačující pro projevení indukce v citlivých cívkách elektromagnetických uzavíracích ventilů. Jakmile se na studených koncích vodičů objeví napětí, ventil se automaticky aktivuje a otevře průchod paliva do zapalovače.
Z jakých kovů jsou vyrobeny vodiče termočlánků?
Všechny termočlánky jsou vyrobeny ze specifických slitin ušlechtilých a obecných kovů, které mají konstantní, opakovatelný vztah mezi teplotním rozdílem a napětím. Každá skupina slitin se používá pro specifické teplotní rozsahy a používá se ve specifických topných zařízeních.
Na moderních trzích s kotlovými zařízeními se nejčastěji používají tři hlavní typy termočlánků:
Typ EJe vyroben z chromelu a konstantních plechů. Je vysoce spolehlivý. Má výrobní označení THKn. Provozní teplotní rozsah je od 0 do +600 °C.
Typ JAnalog předchozího termočlánku, ale místo chromelu je použito železo. Zařízení je téměř stejně funkční jako typ E, ale cena je mnohem nižší. Označení – TZhK. Teplotní rozsah se pohybuje od -100 do +1200 °C.
Typ KNejběžnější a nejpoužívanější typ termočlánku. Označení – THA. Obsahuje chromel a hliníkové destičky. Provozní teploty se pohybují od -200 do +1350 °C. Taková zařízení jsou poměrně citlivá na sebemenší změny teploty, ale zároveň jsou velmi závislá na okolním prostředí. Například oxid uhličitý může výrazně zkrátit životnost zařízení a způsobit předčasné opravy.
Kontrola a výměna termočlánku.

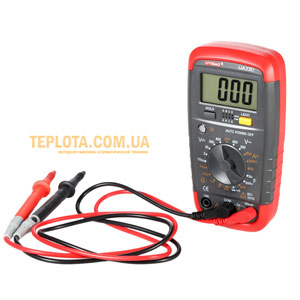

Termočlánek zpravidla nelze v případě předčasného selhání opravit. Pokud se plynová instalace přestane zapalovat z důvodu nedostatečného přívodu plynu, signalizuje to poruchu ventilu nebo samotného termostatu. Pro kontrolu jeho funkčnosti stačí připojit jeden konec k měřicímu senzoru (multimetru) a druhý konec ručně zahřát zapalovačem nebo plynovým hořákem. Funkční termočlánek by měl ukazovat napětí asi 50 mV. Pokud samotné vodiče mají oxidované nebo znečištěné oblasti a multimetr ukazuje napětí odlišné od normy, je termočlánek vadný. V takových případech se doporučuje termočlánek jednoduše vyměnit a nainstalovat nový.
