Pulzní závlahové systémy jsou technologické komplexy sestávající z přívodních zařízení vody, čerpací stanice, závlahové sítě (hlavní, rozvodné a závlahové potrubí), pulzních postřikovacích zařízení a uzavíracích a rozvodných pohonů.

Charakteristickým rysem pulzního zavlažovacího systému je, že postřikovače pracují současně v cyklickém režimu.

Pracovní cyklus je nastaven generátorem povelových signálů a je přibližně 20–30 minut. Zvláštností technologie zavlažování impulzními postřikovači je, že vzniklé deficity půdní vlhkosti v zavlažovaných plochách jsou kompenzovány kropením.

Úroveň zásob vlhkosti v aktivní vrstvě půdy se určuje v závislosti na typu půdy, typu rostliny a fázi vývoje zemědělské plodiny.

Když se sníží zásoby vlhkosti v aktivní vrstvě půdy, provádí se kropení v pulzním režimu na stanovenou úroveň.

Automatizované řízení v pulzních závlahových systémech má za cíl zlepšit řízení technologického závlahového procesu na základě využití vylepšených konstrukcí sprinklerových zařízení, stabilizátorů průtoku, mikroprocesorové technologie, moderních měřicích přístrojů a matematických metod, které umožňují optimalizaci závlahového procesu [1].

Účelem provozu automatizovaných pulzních závlahových systémů je zajistit, prostřednictvím regulace půdní vlhkosti, maximální návratnost závlahy v konkrétních přírodních a agrotechnických podmínkách s hospodárným využitím jejích zdrojů a minimalizací negativních dopadů na úrodnost půdy a životní prostředí.

Automatizované řízení v pulzních závlahových systémech zajišťuje následující funkce:

1) řízení a řízení technologického zavlažovacího procesu jak v místě technologického zařízení, tak z řídicího centra v manuálním i automatickém režimu;

2) řízení technologického procesu zavlažování v reálném měřítku, které zlepší efektivitu řízení a umožní včas reagovat na různé odchylky v provozních režimech technologického zařízení zavlažovacího systému;

3) zvýšení efektivity řízení, protože to umožní zpracování a analýzu informací nashromážděných v počítači, nalezení potřebných úkolů pro automatizovanou regulaci parametrů technologického procesu a zajištění optimálních nebo jim blízkých provozních režimů zařízení.

Pro dosažení výše uvedeného cíle plní řídicí systém následující funkce:

1) kontinuálně-cyklické a na vyžádání prováděné měření, zpracování, operativní zobrazení hodnot procesních parametrů, havarijní stavy procesu a zařízení, činnost ochran zařízení;

2) regulace jednotlivých parametrů technologického procesu; automatické softwarové řízení zařízení (čerpacích jednotek, uzavíracích pohonů); generování provozních informací pro personál řídicího centra;

3) poskytování výsledků řešení funkčních problémů provozovateli při tvorbě závlahových plánů v případě nedostatku zdrojů, optimalizace závlahových plánů a načasování, prognóza dynamiky zásob vláhy v půdě, provozní závlahové plány a souhrnné zprávy.

Obr. 1. Schéma pulzního sprinklerového systému s automatickým řízením

Pulzní závlahové systémy s automatizovaným řízením fungují v kombinovaném režimu, ve kterém počítačová technologie spolu s přímým řízením čerpacích a uzavíracích aktuátorů generuje a poskytuje provoznímu personálu doporučení pro racionální řízení závlahového procesu [2, 4].

Automatizovaný systém řízení zavlažovacího procesu zajišťuje následující funkce:

1) sledování stavu zařízení a automatické řízení provozu zařízení – softwarové spouštění a zastavování čerpacích jednotek, jejich odstavení při spuštění technologických a elektrických ochran, automatické zapnutí záložního čerpadla při poruše pracovního čerpadla;

2) měření a zpracování technologických parametrů, ukládání a zaznamenávání objektivních a přesných sezónních a provozních informací o provozních parametrech všech článků řízeného systému, o přírodních a technologických procesech probíhajících v každém poli;

3) regulace průtoku vody dodávané do impulzních sprinklerových systémů;

4) ovládání uzavíracích a rozdělovacích aktuátorů podle zadaného programu;

5) řešení funkčních problémů operačního programování dynamiky zásob vlhkosti v půdě každé zavlažované oblasti za účelem určení nejvhodnějších období zavlažování a tvorba zavlažovacích plánů v případě nedostatku zdrojů;

6) dialog s operátorem-technologem (dispečerem);

7) generování směnných, denních, sezónních informací, reportingových a dispečerských informací a jejich výstup na displej a tiskárnu.

Funkční schéma úlohy „monitorování a řízení technologického procesu zavlažování“ není zobrazeno podmíněně.

Automatizovaný řídicí systém impulzních postřikovačů je konstruován s ohledem na následující principy:

1) modularita konstrukce technických a softwarových nástrojů, včetně softwarově a hardwarově unifikovaných řídicích a řídicích jednotek pro technologická zařízení;

2) flexibilita, která umožňuje snadnou konfiguraci systému pro konkrétní řídicí objekt;

3) jednoduchost a pohodlí údržby, provozu a oprav technického zařízení a obnovy softwaru;

4) soulad s moderními požadavky na estetiku a ergonomii.

Automatizované impulzní sprinklerové systémy zajišťují automatizační funkce, generování řídicích povelů a také měření řízených parametrů pro procesní zařízení v souladu s níže uvedeným seznamem:

Obr. 2. Strukturální schéma komplexu úloh automatizovaného systému řízení procesů pro zavlažování

O čerpací stanici:

1. Ovládání čerpacích agregátů, ventilů na výtlaku čerpadla, na kolektoru, na vodovodním potrubí.

2. Signalizace maximálního tlaku na sání a výtlaku čerpadla:

• maximální teplota ložisek čerpadla;
• maximální amplituda vibrací skříně čerpací jednotky;
• stavy čerpadel („pracuje“ a „nepracuje“);
• nouzové vypnutí čerpadel;
• maximální hladina vody v přijímací komoře;
• vchod do areálu.

3. Měření analogových signálů – tlak na výtlaku čerpadla, v kolektoru, vodovodním potrubí; zákal vody v přijímací komoře.

4. Měření integrálních parametrů – průtok vody na výstupu z čerpadla ve směrech, doba chodu motoru každé čerpací jednotky.

Pro zavlažovanou plochu:

1. Ovládání ventilů ve směru každé zavlažované oblasti.

2. Signalizace polohy ventilů („otevřeno“, „zavřeno“) ve směrech maximálního tlaku v hydraulickém akumulátoru generátoru povelových impulsů.

3. Měření analogových parametrů:

• vlhkost půdy, teplota půdy, odpařování vlhkosti, elektrický odpor rostlinných stonků, tlak vody v potrubí;

4. Měření integrálních parametrů:

• spotřeba vody ve směrech, počet pracovních cyklů generátoru povelových impulsů.

1. Měření analogových parametrů:

• vlhkost vzduchu, teplota vzduchu, rychlost a směr větru.

Pro transformátorovou rozvodnu:

1. Signalizace polohy spínacích zařízení (olejových spínačů), varovných a nouzových situací a vstupu do areálu.
2. Měření analogových parametrů: proudové zatížení, napětí na odbočkách k elektrickým spotřebičům.
3. Měření integrálních parametrů: spotřeba činné a jalové energie spotřebiteli elektřiny.

Strukturální schéma sběru a přenosu datových signálů ze závlahových ploch 1-n, čerpací stanice NS, trafostanice TP a hydrometeorologické stanice není podmíněně znázorněno.

Informace shromážděné a zpracované v objektových regulátorech Ko1-Ko7, prostřednictvím lineárních spínačů KL, jsou odesílány přes komunikační regulátor KS a osobní počítač PC, kde jsou zpracovávány, řešeny funkční úkoly, určovány časy a normy zavlažování podle sekcí a vydávány povely prostřednictvím komunikačního regulátoru, lineárních spínačů a objektových regulátorů Ko1-Ko7 pro řízení čerpacích jednotek a uzavíracích a distribučních zařízení.

Funkční schéma dispečerského řízení a seznam úkolů řešených na úrovních řízení jsou uvedeny podmíněně (není zobrazeno).

Pokud jsou signály přijímány současně z několika zavlažovacích senzorů (například senzorů půdní vlhkosti) z několika zavlažovaných oblastí, automatizovaný řídicí systém postupně spouští čerpací jednotky a ovládá uzavírací a distribuční zařízení se zpracováním pro každou zavlažovanou oblast.

Technické prostředky automatizovaného impulzního závlahového systému zahrnují:

1) impulzní sprinklerové systémy;

2) uzavírací a rozdělovací pohony;

3) generátory povelových signálů;

4) čerpací jednotky;

5) řídicí jednotky čerpadel;

6) jednotky regulace otáček motoru (regulace výkonu čerpacích jednotek);

7) primární měřicí převodníky a alarmy pro výše uvedené parametry;

8) řadiče objektů;

9) komunikační řídicí jednotky;

10) osobní počítače.

Informace o aktuálních parametrech technologického procesu a stavu jeho technologického zařízení jsou shromažďovány primárními měřicími převodníky v souladu s funkčním schématem úlohy „Monitorování a řízení technologického závlahového procesu“ [2].

Sběr dat z primárních měřicích převodníků a signalizačních zařízení, jejich prvotní zpracování a přenos do řídicího centra se provádí pomocí programovatelných kontrolérů (objektových kontrolérů).

Příjem dat z řídicích jednotek, jejich ověřování, zpracování, mezilehlé ukládání a přenos do počítače řídicího centra se provádí pomocí programovatelných komunikačních řídicích jednotek (PK).

Složení objektových regulátorů (OC) a komunikačních regulátorů (CC), jejich umístění a objemy zpracovávaných signálů pro technologické objekty automatizovaného pulzního sprinklerového systému jsou znázorněny ve strukturálním a funkčním schématu automatizovaného systému řízení procesů pro závlahu. Počáteční provozní režim automatizovaných pulzních sprinklerových systémů spočívá v cyklickém dotazování všech objektových regulátorů za účelem aktualizace informací o aktuálních a integrálních parametrech a detekce havarijních a předhavarijních stavů technologického zařízení, jakož i odchylek řízených parametrů nad stanovené limity [3].

Při přenosu řídicích a regulačních povelů je přerušen počáteční režim automatizovaného řídicího systému pro pulzní závlahové systémy.

Struktura technologického procesu shromažďování, zpracování, přenosu a vytváření databáze zajišťuje:

1) sběr informací ze senzorů kontrolovaných parametrů a vydávání příkazů k řízení technologického zařízení a regulaci technologického zavlažovacího procesu;

2) primární zpracování měřených signálů a jejich linearizace;

6) kontrola zadaných informací z hlediska dodržování stanovených technologických limitů měření, z hlediska dodržování stanovené rychlosti změny řízeného parametru;

7) tvorba, zobrazení a tisk porušení, ke kterým došlo během pracovního procesu;

8) tvorba informačních polí databází;

9) zobrazit a vytisknout požadované (aktuální, průměrné, archivované) informace v daném formátu;

10) zobrazení grafických informací na procesních diagramech;

11) tisk výsledků řešení funkčních problémů týkajících se nastavení doby a dávkování zavlažování;

12) možnost zobrazení jednotlivých mezivýsledků řešení problémů, datových polí, konstant a jejich úpravy.

Bibliografický odkaz

Alijev Z.G. DÁLKOVĚ AUTOMATIZOVANÉ ŘÍZENÍ IMPULSNÍCH ZASŮDKOVÝCH SYSTÉMŮ POUŽÍVANÝCH V HORSKÝCH ZEMĚDĚLSKÝCH PODMÍNKÁCH V ÁZERBÁJDŽÁNU // International Journal of Applied and Fundamental Research. 2014. č. 3-2. S. 64-67;
URL: https://applied-research.ru/ru/article/view?id=4835 (přístup: 24.07.2025).

Mezinárodní časopis aplikovaného a základního výzkumu

Vědecký časopis | ISSN 1996-3955 | PI č. 77-60735

Časopis vychází od roku 2007. Publikuje vědecké přehledy, články problematického a vědecko-praktického charakteru. Časopis je prezentován ve vědecké elektronické knihovně. Časopis je registrován v Mezinárodním centru ISSN. Čísla časopisů a publikace jsou přiřazena k DOI (digitální identifikátor objektu).

Služba technické podpory – [email protected]
Odpovědná tajemnice časopisu Bizenkova M.N. – [email protected]

• 101000, Moskva, P.O. Box 47, Akademie přírodních věd
• +7 (499) 705-72-30
• [email protected]

Materiály časopisu jsou dostupné pod licencí Creative Commons Attribution 4.0 International.
Stránka funguje na univerzální publikační platformě RAE Editorial System.
Zásady zpracování osobních údajů

Od zavedení kapkové závlahy v roce 1965 se společnost Netafim stala světovým lídrem v oblasti zavlažovacích systémů pro skleníky. To je jedna z našich jedinečných silných stránek. Ve skutečnosti má většina moderních skleníků po celém světě nainstalované kapkovače a zavlažovací systémy Netafim.

Systémy zásobování skleníkovou vodou od tvůrců

Voda je klíčovým faktorem úspěchu jakéhokoli skleníkového projektu. Vzhledem k omezené půdní tloušťce jsou zavlažovací a fertigační systémy ve sklenících zásadní pro kvalitu a výnos vaší plodiny. Ve společnosti Netafim jsme v této oblasti světovým lídrem a nabízíme flexibilní zavlažovací a fertigační systémy ve sklenících, které dodávají vodu a živiny podle specifických potřeb rostlin:

• PCJ-CNL kapkovače od Netafim
• Systémy hnojení Netafim
• Postřikovače značky Netafim

Výběr správného zavlažovacího systému skleníků pro váš projekt:

Analýza kultury

Různé plodiny budou vyžadovat různé zavlažovací protokoly.

Analýza substrátu

Pěstování v půdě, bezpůdě a v květináčích vyžaduje ve sklenících odlišné zavlažovací systémy.

Analýza klimatu

Geografie, klima a úroveň radiace ovlivní rychlost transpirace rostlin.

Rozbor vody

Určit zdroj a kvalitu vody pro váš zavlažovací systém skleníku.

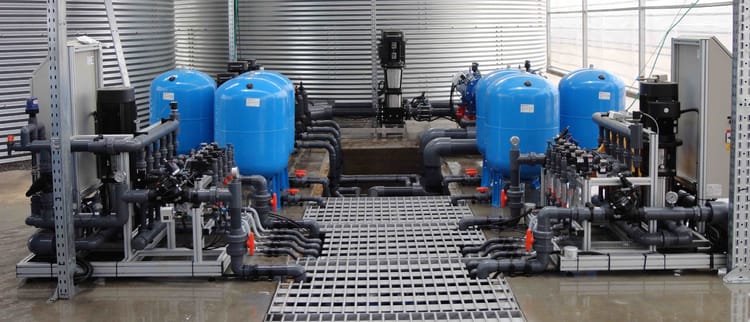

Plánování zavlažovací místnosti
