Montáž trubkových sněhových zábran * Bezpečnost střechy a fasády

Trubkové sněhové zábrany jsou nejběžnější ochranou střechy. Trh nabízí obrovské množství modifikací těchto konstrukcí pro různé střešní materiály. Ale stejně jako všude bude mít správná instalace trubkových sněhových zábran rozhodující význam pro bezpečnost střechy.

Montáž sněhových zábran na kovové střešní tašky

Trubkové sněhové zábrany jsou nejvýkonnějšími bezpečnostními prvky. Dvouúrovňové trubky, které nesou zatížení, mohou mít kulatý nebo oválný průřez. Ty jsou výhodnější z hlediska pevnostních charakteristik. Jejich deformace je obvykle nevýznamná, za předpokladu, že konzoly jsou nepohyblivé. Proto musí parametry konzol a jejich upevnění striktně splňovat technické požadavky pro instalaci. Pro 3 metry délky potrubí je jejich počet alespoň 3 kusy. Přední výrobci dodávají v sadě 4 podpěry. Vzdálenost mezi konzolami na rovném svahu by měla být rovnoměrná. V údolí a v místech s největším hromaděním sněhu je však lepší vzdálenost mezi podpěrami zmenšit.

Připevnění držáků

V silném laťování, nejméně 30 mm, stačí pro jeden držák dva vruty do dřeva DIN 571 8 mm s šestihrannou hlavou 13 mm. Na tenčí desce se svisle instalují tři nebo čtyři kusy. Dva z nich se nutně přišroubují k horní části podpěry. V tomto případě se před instalací šroubu vyvrtá otvor do sedla tenkým vrtákem. Držák sněhové zábrany musí být zajištěn gumovým těsněním tak, aby byl stlačen o více než 30 % své výšky. A tato podmínka je zárukou spolehlivého spojení konstrukce s laťováním.

Sněhové zábrany se připevňují k plechovým taškám tak, aby horní podpěra spadala pod vlnu plechového profilu. Není možné připevňovat konzoly pomocí střešních šroubů. Montáž trubkových sněhových zábran na měkké tašky se příliš neliší od montáže na plechové tašky. Jediný rozdíl je v tom, že gumová těsnění pod měkkou střechou by měla být méně silná.

Montáž trubkových sněhových zábran na kovové tašky Montáž trubkových sněhových zábran na flexibilní tašky

Montáž trubkových sněhových zábran na falcovanou střechu

Na falcované střeše s poměrně častým uspořádáním spár se sněhové zábrany připevňují ke speciálním táhlovým deskám (viz schémata instalace sněhových zábran), aniž by byla narušena celistvost nátěru. V tomto případě je však nutné mít v horní části spáry ohyb nebo těsnění. To je nutné, aby se při nadměrném zatížení konzoly sněhová zábrana ze střechy neodtrhla. Video s instalací sněhových zábran na falcovanou střechu si můžete prohlédnout zde:

Vzdálenost od okraje střechy, kde se instalují sněhové zábrany, závisí na sklonu střechy a střešní krytině. Na strmějších střechách může být tato vzdálenost 2 m, na plošších střechách 1 m. Pokud je k dispozici visutý vpust, je vhodnější instalovat trubkové sněhové zábrany co nejblíže k okraji, ale ne blíže než je svislá úroveň stěny pod okapem.

Často jsme museli opravovat a vyměňovat sněhové zábrany. Opětovná instalace sněhových zábran se obvykle prováděla na střechách s dlouhým sklonem. Často se do jedné úrovně instalovala druhá řada sněhových zábran.

Teoretický výpočet dodávky druhé řady trubkových sněhových zábran lze provést na základě SNiP 2.01.07-85 – “Zatížení a nárazy. Zatížení sněhem”. Takový výpočet jsme provedli na základě výchozích dat: vzdálenost mezi konzolami je 750 mm (4 konzoly na 3 m), sněhová zóna přijatá pro evropskou část v roce 1985.

Výpočtová tabulka pro instalaci 2. řady sněhobran

Tyto výpočty jsou však čistě teoretické. Instalace dalších sněhových zábran musí být provedena na základě zkušeností s pozorováním konkrétního objektu.

Stránky související s tématem „instalace trubkových sněhových zábran“:

• Opravy sněhových zábran – včas
• Montáž sněhových zábran na vlnité desky, sklo, polykarbonát
• Schémata instalace sněhových zábran
• Instalace sněhových zábran na přírodní tašky
• Komplexní ochrana proti sněhu padajícímu ze střechy

Sněhové laviny padající ze střechy jsou nebezpečným jevem. Vzhledem k vysoké rychlosti pohybu a působivé hmotnosti může sněhová a ledová hmota zranit člověka a způsobit vážné poškození automobilů, klimatizací, stromů a dalších předmětů v cestě. Sněhové zábrany od Metal Profile tomu mohou zabránit. Taková zařízení jsou schopna udržet vrstvy sněhu na střeše a rozřezat je na malé kousky, které pak bezpečně spadnou. Největší nebezpečí lavin mají střechy z plechových tašek a vlnitých plechů. Kombinace hladkého povrchu a strmých svahů umožňuje nebezpečným blokům volně klouzat po kovu a padat z okapu.

Umístění sněhových zábran na kovovou střechu

Takové prvky nejsou instalovány na všech střechách. Pokud jsou svahy hodně strmé, sníh na jejich povrchu se většinou nestihne nashromáždit v nebezpečném množství. Odpadá také instalace sněhových zábran po celém obvodu střechy. Aby byla střecha bezpečná a chránila její jednotlivé prvky, stačí nainstalovat zábrany na nejnebezpečnější místa:

• nad vchodové dveře a garážová vrata;
• po kabelovém vedení (elektřina, internet, TV);
• v oblastech umístěných nad cestami a parkovištěm;
• přes verandu, altán a markýzy;
• nad ventilačním a komínovým potrubím;
• nad okny podkroví;
• nad anténami;
• přes výběhy a budky pro zvířata;
• v oblastech umístěných nad popínavými rostlinami a stromy.

Před instalací sněhových zábran si musíte udělat nákres. Na náčrtu je nutné označit umístění sněhových dorazů a dalších střešních prvků a také přesnou vzdálenost mezi všemi objekty a převisem okapu.

Důležité! Ve většině případů jsou sněhové zábrany připevněny k opláštění. A v této věci je její krok velmi důležitý. Proto je lepší navrhnout instalaci sněhových zábran ve fázi uspořádání krokvového systému.

Typy sněhových zábran a vlastnosti jejich instalace

Tento typ prvku je dodáván z továren plně smontovaný. Spolu se zábranami jsou podložky, upevňovací prvky, zátky a další komponenty. Pro instalaci proto stačí mít bezpečnostní systém pro práci ve výšce a minimální sadu nástrojů, včetně značkovací šňůry, vodováhy, elektrické vrtačky s režimem šroubováku a klíčů. Technologie instalace je dána typem zvolené sněhové podpory.

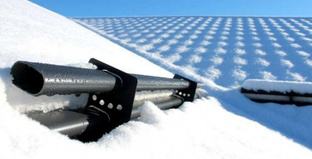

Trubkové sněhové držáky

Jedná se o systém držáků s otvory, kterými jsou protaženy 2-3 řady kovových trubek. Tento design zachovává sněhovou hmotu. Sníh se pomalu vtlačuje mezi trubky a po malých částech klesá. Trubkové sněhové přidržovače se instalují nad přesah římsy a pouze na souvislé opláštění.

Instalace se provádí podle následujících pravidel:

1. Držáky jsou připevněny ke spodní části střešní vlny.
2. K upevnění dorazů se používají šrouby M8x50 mm.
3. Pod polici na kovové dlaždici je umístěno těsnění (tloušťka – nejméně 7 mm).
4. Vzdálenost mezi upevňovacími body musí být jednotná (až 900 mm).
5. Trubky jsou vloženy do pevně upevněných držáků a bezpečně upevněny.
6. Konce trubek jsou umístěny s výstupkem až 300 mm a opatřeny zátkami.
7. Na prodloužených úsecích střechy jsou trubky spojeny v souvislé řadě pomocí systému pero-drážka a šroubů.

Pamatujte! V oblastech se značným množstvím srážek a na střechách s dlouhými svahy jsou sněhové zábrany umístěny v několika vrstvách ve vzdálenosti 1,5-2 m, což jim umožňuje chránit je před zničením a rozbitím, když se sbíhají velké bloky.

Mřížové sněhové zábrany

Tento typ střešních sněhových zábran je podobný jako u trubkových modelů. Jediným rozdílem je provedení bariérového prvku. Místo trubek je zde použita mřížka s obdélníkovými, trojúhelníkovými, oválnými nebo kulatými buňkami. Jeho šířka se pohybuje od 5 do 20 mm. Malé rošty jsou vhodné pro ploché střechy, široké zase pro střechy se strmými sklony.

Pro instalaci sněhových zábran tohoto typu platí následující požadavky:

1. Upevnění výhradně na průběžné opláštění.
2. Prvky jsou upevněny pomocí šroubů: spojovací body – M8×25 mm, konzoly – M8×16 mm.
3. Vzdálenost mezi upevňovacími body není větší než 1200 mm.

Úhlové vrhání sněhu

Jsou spolehlivou bariérou, která dokáže zcela zastavit tání sněhových pokrývek určité výšky. Takové sněhové zádrže mají podobu plechového rohu do výšky 100 mm, který je vyroben z ocelového plechu. Délka výrobku může být 300 mm nebo více.

Technologie instalace rohových sněhových zábran závisí na specifikách jejich použití:

• Jediná bariéra. Obvykle se používá v oblastech s nízkými srážkami a sklony do 30°. V tomto případě jsou sněhová kola namontována v šachovnicovém vzoru. Řady jsou uspořádány v krocích po 0,5-1 m. Výrobek je upevněn podél horního okraje zašroubováním samořezného šroubu o délce 50 mm do opláštění. Spodní žebro je upevněno pomocí vlny pomocí krátkého samořezného šroubu.
• Pomocná bariéra. Kombinuje se s trubkovými nebo příhradovými sněhovými přehozy. Rohové prvky jsou umístěny v jedné linii. Prostor mezi prvky je minimální. Rohy jsou upevněny samořeznými šrouby do horní části profilu kovové dlaždice.

Lanové držáky sněhu

Vyrábějí se ve formě malých pásků nebo svislých rohů, které jsou umístěny na střeše ve vzoru „šachovnice“. Používají se na mírných svazích (méně než 15°) a v oblastech s nízkými srážkami. Na plechových střechách se používají pouze v kombinaci s jinými typy zábran. To je způsobeno tím, že sněhové třmeny nejsou schopny zpomalit pohyb sněhových vrstev. Rozřezávají je na kousky, aby mohly bezpečně spadnout. Proto se jim často říká bodové sněhové frézy.

Existují dva typy držáků sněhu:

• trojúhelníky s dlouhými spojovacími prvky (až 30 cm), které jsou připevněny k nepřetržitému opláštění;
• pásy s tvarovanou spodní částí, instalované s upevněním na hřebenu nebo ve spodní části vlny.

Odolnost sněhových zábran závisí nejen na typu výrobku a způsobu jeho montáže, ale také na kvalitě zpracování. Pouze tovární výrobky vytvořené pomocí moderních technologií mohou zaručit, že vydrží zatížení a zajistí, že použití střechy bude bezpečné.
