Jednotka pro průchod střechy komína: jak vyvést komín střechou – průchod střechy svépomocí

Kvalita připojení komína ke střeše určuje nejen integritu konstrukce, ale také bezpečnost jejího provozu po instalaci. Správná volba umístění by měla zohledňovat vlastnosti interiéru, specifika použitých izolačních materiálů a povrchových prvků, jakož i jejich potenciální zranitelnost vůči teplotním vlivům. Kompetentní návrh pomáhá zvýšit účinnost topného systému a zároveň eliminuje pravděpodobnost požáru ve stropě. Jak vytvořit průchod pro odstranění komína kamen střechou, správně navrhnout výstup a vést jednotku železného nebo cihlového komína otvorem ve střeše vlastníma rukama? Pojďme na to přijít.

Obecný pohled

Normy určující postup pro uspořádání průchodu jsou obsaženy v předpisech SNiP 41-01-2003 a jsou regulovány normami požární bezpečnosti. Při přípravě projektů systémů odvodu kouře je nutné striktně dodržovat základní pokyny a požadavky, přičemž je třeba věnovat zvláštní pozornost následujícím faktorům:

• Umístění vstupního bodu vzhledem k hřebeni.

• Formát sekce a typ materiálů.

• Přítomnost přechodných segmentů a asociací.

Instalace přes střechu předpokládá vertikální umístění potrubí, které je zodpovědné za odvádění produktů spalování a udržování optimálního tahu. Současně musí být oblasti sousedící s jinými konstrukcemi spolehlivě chráněny před tepelnými účinky.

Návrh komína

Vývod by měl být umístěn na svahu, nejlépe blíže k vrcholu, aby se v zimě zabránilo nadměrnému zatížení sněhem. Teoreticky je možné vypočítat projekt, ve kterém bude vývodní kanál vycházet přímo přes hřeben, ale v takových případech se zvyšují požadavky na krokvový systém. Nedoporučuje se vytvářet průchod v údolích kvůli vzniku netěsností ve spojích.

Minimální vzdálenost při průchodu komínového potrubí střechou vzhledem k střešnímu laťování a stavebním prvkům je 130 mm, pokud je izolace s izolací, a 300 mm, pokud izolace není. Při výběru průřezu a materiálů je nutné se řídit normami SNiP a uspořádat průchozí jednotku jak ve stropě, tak ve střeše s pečlivým zvážením hydroizolace.

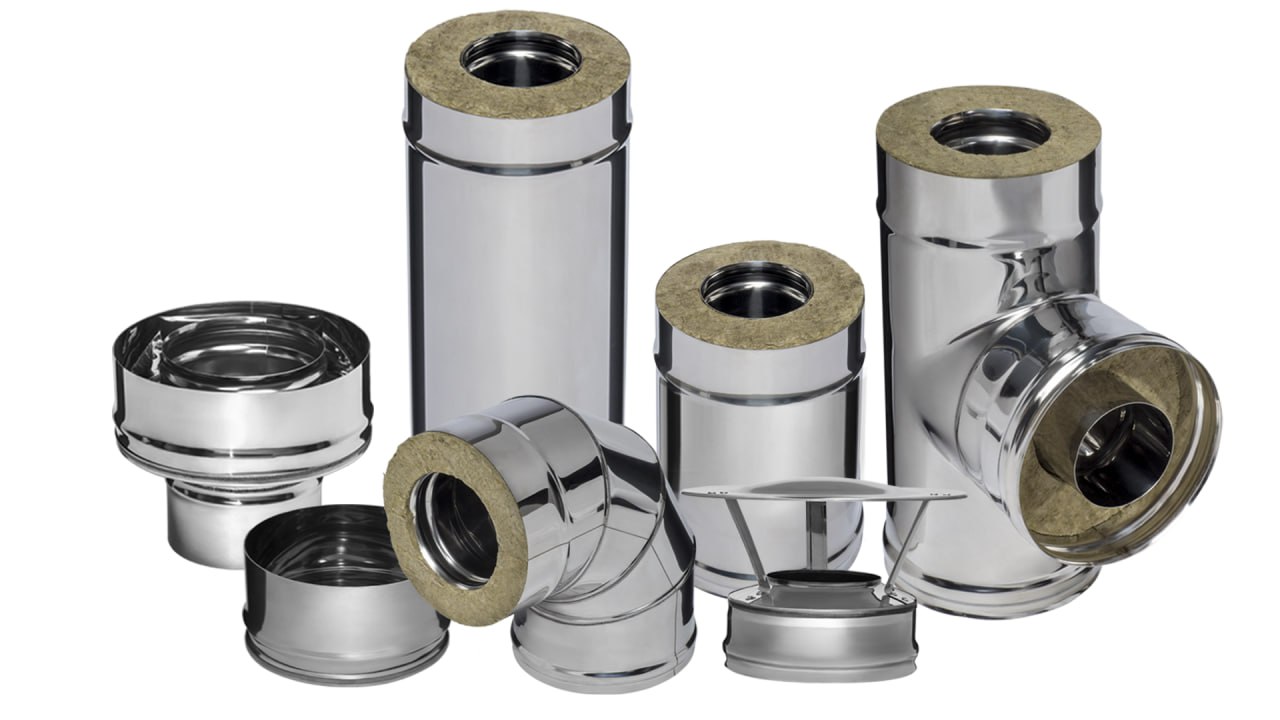

V posledních letech se nejoblíbenějším řešením pro topné systémy staly sendvičové trubky, k jejichž výrobě se používá nerezová ocel a tepelně odolné těsnění z minerální vlny, umístěné mezi dvěma válci. Mezi výhody těchto konstrukcí patří:

• Spolehlivost a dlouhá životnost.

• Možnost výběru modulárních komponentů různých délek a tvarů.

• Snadná montáž a pravidelná údržba.

Jak jsou chodby zdobeny?

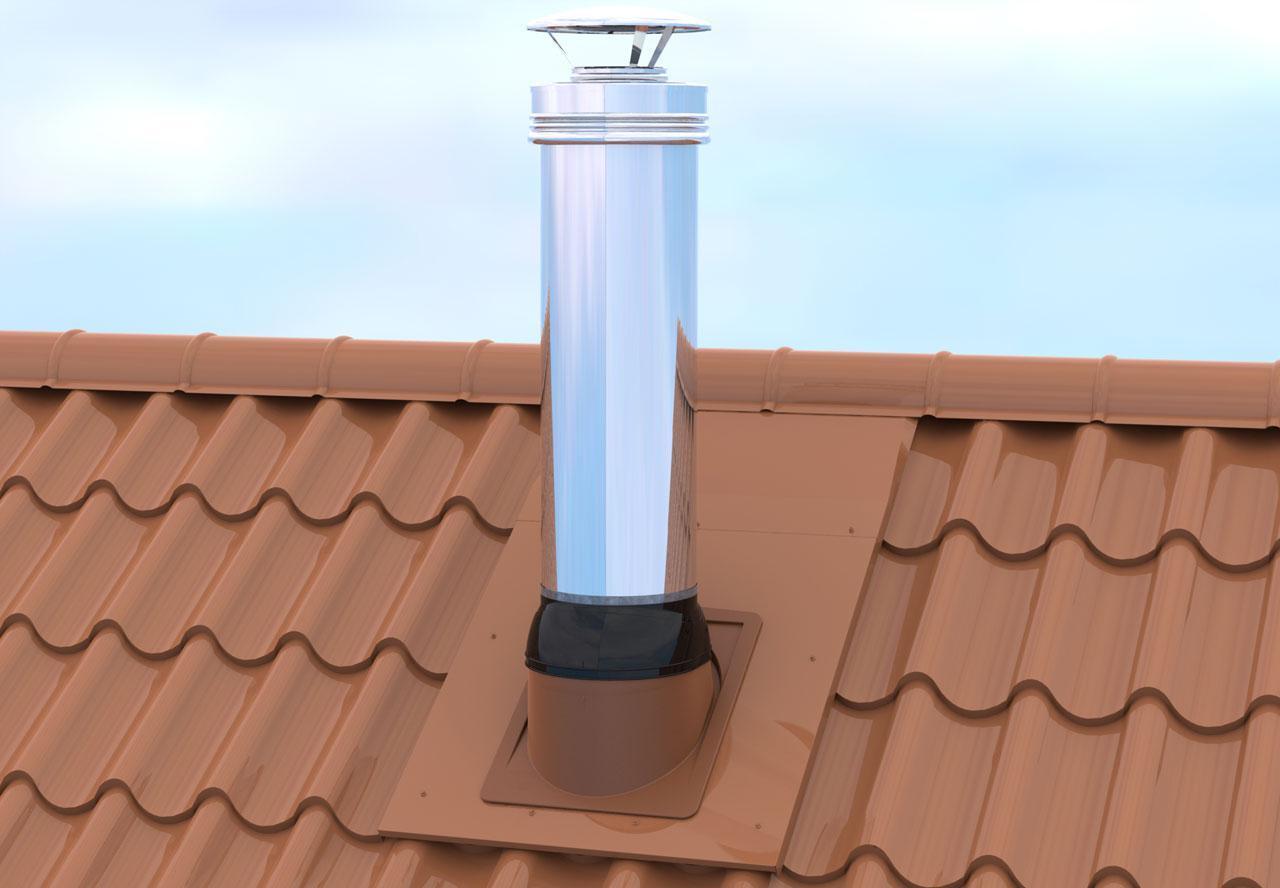

Speciální provedení, vyráběná samostatně i v sadě s topnými systémy, pomáhají zjednodušit úkol utěsnění dosedacích ploch, kam by se neměla dostat vlhkost. Moderní výrobci nabízejí pevné a flexibilní modifikace, jejichž výběr závisí na typu střechy a odvodňovacího kanálu, jakož i na rozpočtu vyčleněném na dané uspořádání.

prometalové výrobky
KOUPELOVÁ KAMNA
S KAMENNOU SÍŤÍ

KOUPELOVÁ KAMNA S TLAKEM

TROUBA S KOMBINOVANÝM POKRÝM

KOUPELOVÁ KAMNA V KÁMEN

Jaké složitosti je třeba vzít v úvahu

Mezi hlavní faktory, které mohou po instalaci komína do kamen způsobit určité problémy, patří:

• Vznik malých trhlin nebo technologických mezer mezi střechou a potrubím, které vyžadují utěsnění.

• Přehřívání v zimě představuje hrozbu jak pro vnější plášť, tak pro dřevěné bednění.

• Dodatečné zatížení za sněhového počasí způsobené hromaděním sněhu na vyčnívajících prvcích.

Jak udělat komín skrz střechu

Specifika topných systémů jsou určena jak instalačními vlastnostmi, tak kvalitou materiálů použitých k jejich výrobě. Mezi důležité faktory patří klimatické podmínky, které určují převládající vektor působení větru a intenzitu srážek. Při výběru vhodného instalačního řešení je nutné zohlednit nejen výkon kotle, ale i profil průřezu.

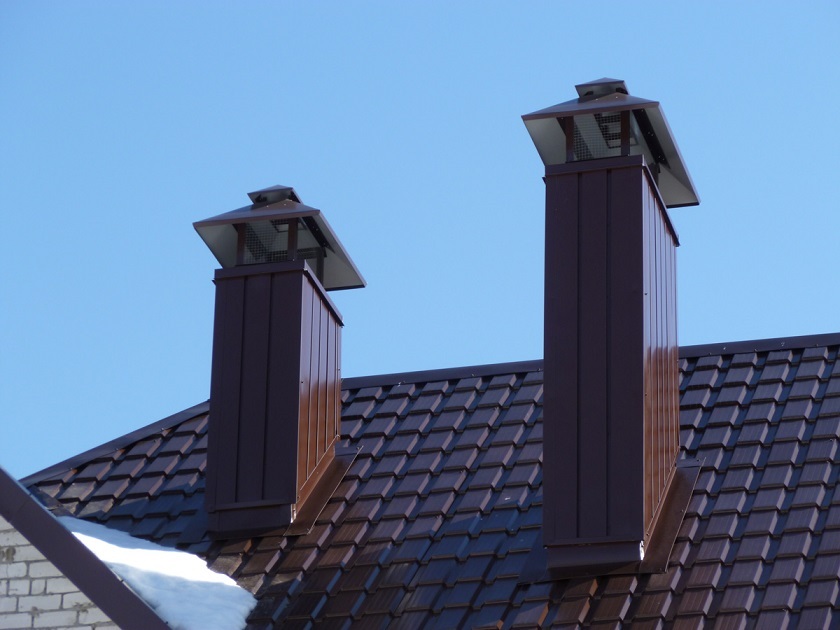

Obdélníkové

Tradiční možnost, kterou lze dnes považovat za zastaralou. Vnitřní kanál se čtyřmi rohy se vyznačuje zvýšenou pravděpodobností turbulence vzduchu, což negativně ovlivňuje kvalitu trakce. Těmto problémům pomáhá předcházet praxe objímek, kdy se do stávajícího zdiva instaluje kovový nebo keramický válec.

Круглый

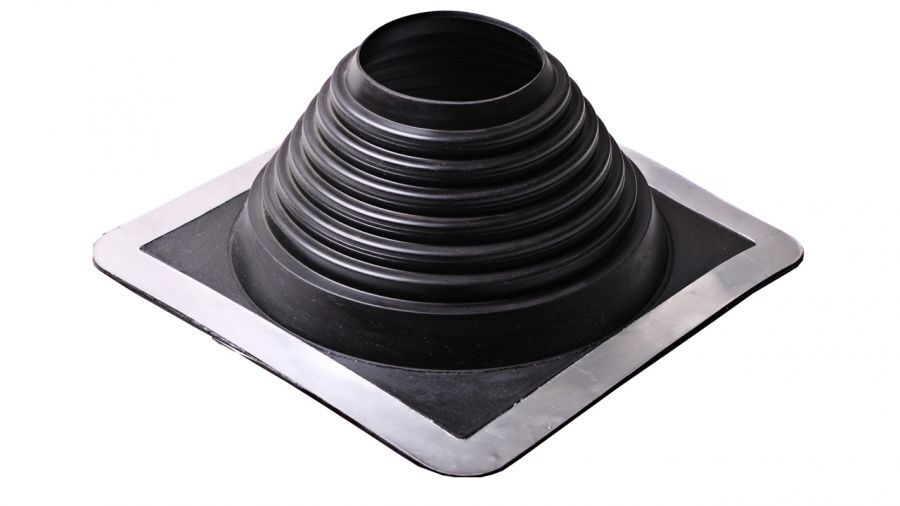

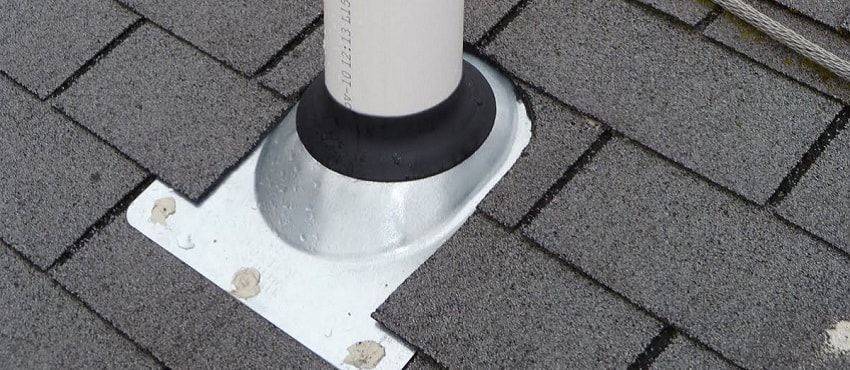

V tomto případě je hlavním problémem kvalitní utěsnění. Střešní prostupy pro komíny pomáhají problém vyřešit – můžete si je vyrobit sami nebo si koupit speciální výrobky v obchodech. Elastické podložky zajišťují těsné uchycení v jakémkoli úhlu sklonu, kovové – zajišťují dlouhou životnost.

Klíčová doporučení

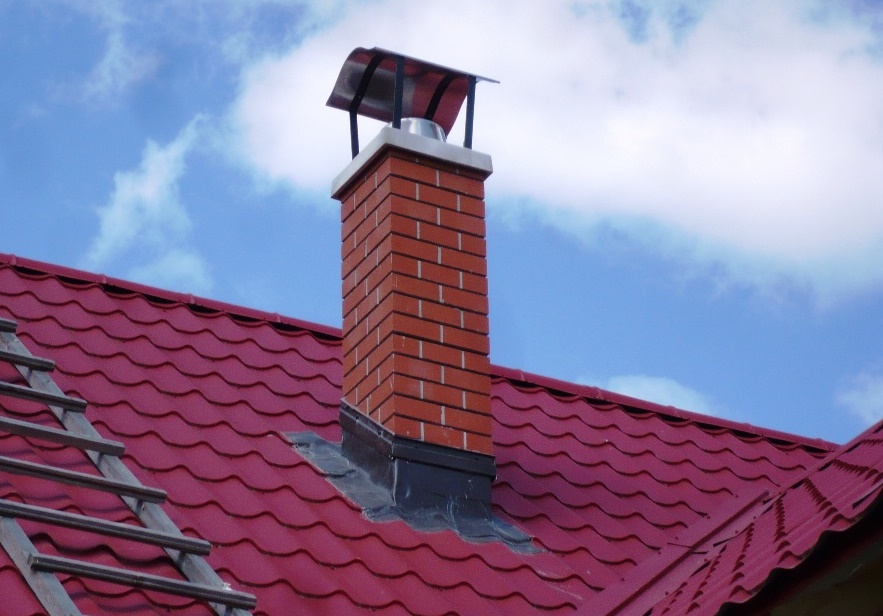

Pokud mluvíme o zdivu, je důležité si uvědomit, že takové konstrukce se vyznačují zvýšenou hmotností. Výpust by měla být umístěna co nejblíže hřebeni, aby se zabránilo zatížení sněhem a únikům v důsledku působení sestupných proudů vody.

Při vedení krokví bude nutné dodatečné vyztužení, aby byla zajištěna bezpečnost celého rámu. Vzdálenost je od 13 cm a více, povinnou podmínkou je ošetření speciálním roztokem, který zvyšuje tepelnou odolnost. Před instalací zástěry je nutné vytvořit drážky, přičemž jeden z konců je umístěn pod trámem nebo střechou. Spoje a vzniklé mezery by měly být utěsněny tmelem.

Správná izolace zahrnuje vyplnění vnitřního prostoru mezi potrubím a střechou nehořlavým materiálem, který může také působit jako tepelný izolant a zabraňuje tvorbě kondenzátu. Ten může způsobit vážné poškození topného systému: ve směsi s agresivními kyselinami uvolňovanými při spalování paliva podporuje aktivní usazování sazí a uhlíku na vnitřním povrchu kanálu. Usazeniny nejen zmenšují plochu průřezu, čímž zhoršují cirkulaci proudění, ale také postupně ničí základnu. Kromě toho existuje riziko zpětného tahu a požáru komína, proto se pro bezpečný provoz doporučuje kontrolovat integritu alespoň dvakrát ročně: na začátku a na konci topné sezóny.

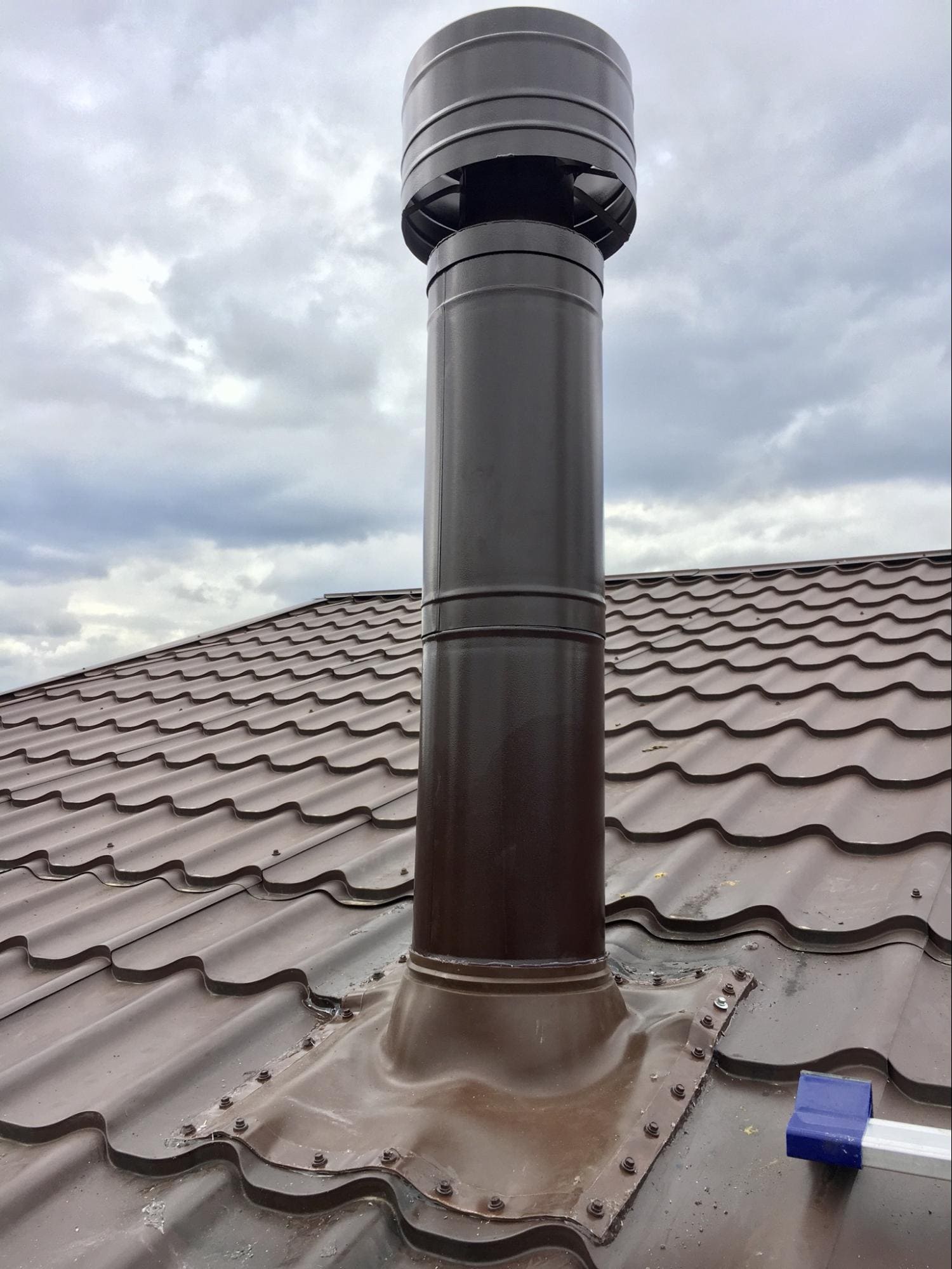

Výstup přes kovové dlaždice

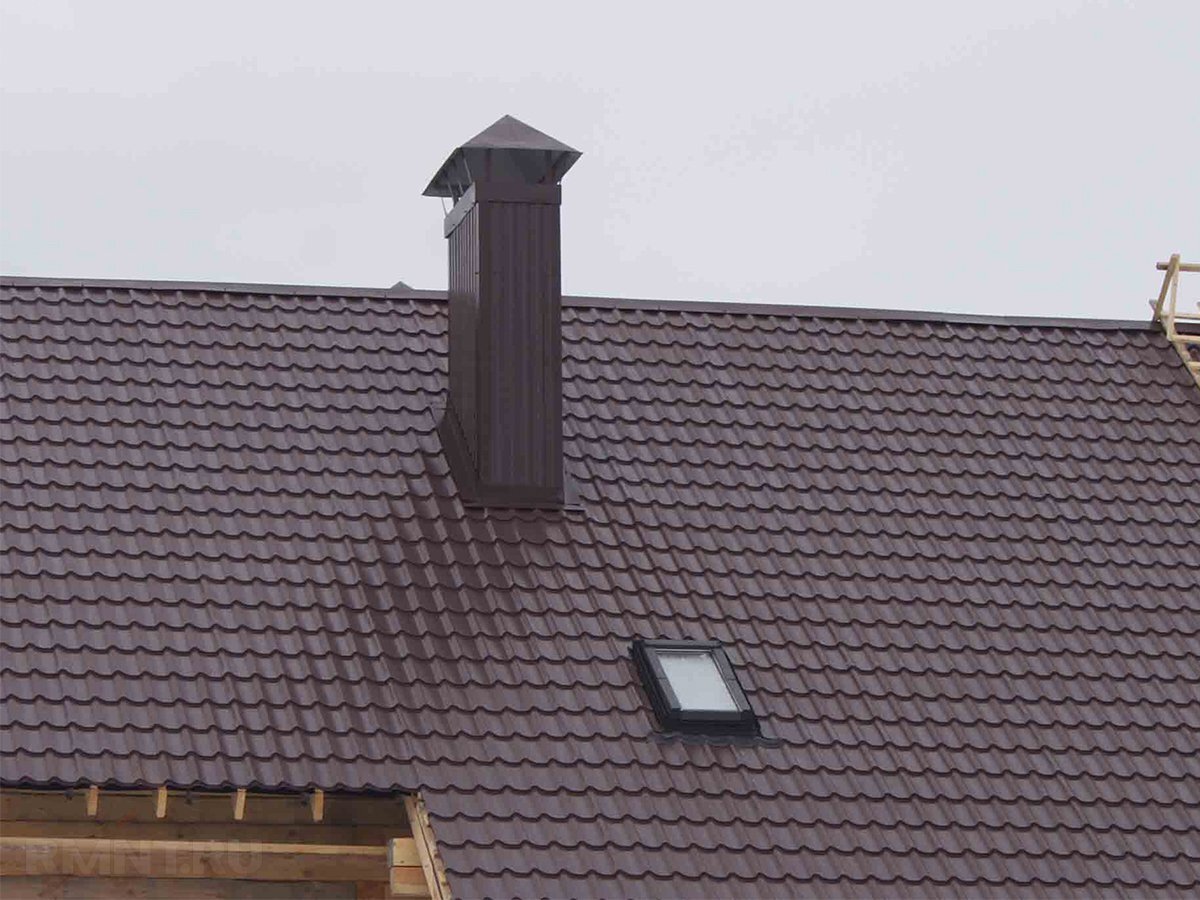

Utěsnění kulatého otvoru ve střeše pokryté takovým materiálem se provádí pomocí měkké penetrace. Toto je nejlepší možnost, která minimalizuje pravděpodobnost vniknutí vlhkosti do podkroví nebo hlavní místnosti. Pokud má potrubí čtvercový nebo obdélníkový tvar, je třeba dodržovat následující algoritmus:

• Připravte si pár zástěr, které dohromady tvoří spojovací jednotku. Jedna se instaluje na vnější stranu, druhá na vnitřní stranu.

• Spodní lišty se montují před podlahou s přesahem 15-20 cm na každou stranu na komín a více než 25 cm pod střechou.

• Pro instalaci se po obvodu vytvoří a vyčistí drážka, po níž následuje ošetření spojů tmelem.

• Upevnění se provádí pomocí hmoždinek vyrobených z žáruvzdorného kovu. Boční spoje musí mít boky pro odtok vody.

• Spodní část je umístěna na „kravatě“ – kovovém plechu vyčnívajícím vlevo a vpravo za obvod dálnice o 45-50 cm.

• Poslední fází je pokládka kovových dlaždic, na které je umístěna vnější zástěra z olova nebo hliníku, upevněná na ozdobném proužku.

Instalace přes ondulinovou střechu

Zvýšená náchylnost materiálu k tepelným účinkům je důvodem k tomu, aby se zvláštní pozornost věnovala otázkám izolace a použití ohnivzdorných impregnací. K vyřešení tohoto problému je zapotřebí širší otvor, do kterého lze namontovat komplexní průchozí jednotku s nehořlavou vrstvou oddělující trubku a povlak. Zástěra izolující opěru by měla být provedena pod základnou střešní konstrukce a upevněna samolepicí páskou. Povinnou podmínkou je důkladná kontrola celého obvodu po montáži, zda splňuje normy požární bezpečnosti.

Měkká střecha

Další poměrně hořlavý materiál, jehož specifika určují zvláštní požadavky na instalační práce. Pokud mluvíme o plochých střechách, algoritmus bude vypadat takto:

• Odstranění všech možných konstrukčních prvků ve vzdálenosti 130 mm od izolované trubky a 250 mm od běžné trubky.

• Výroba bednění pro vytvoření bočnice podobné výšky.

• Nalití betonu a čekání na jeho úplné ztvrdnutí.

• Připevnění kovových pásů ke stěnám a jejich upevnění v místech spojení.

• Instalace odtoku na přírubovém obrysu.

Montáž na již hotovou střechu

Nejlepší možností je návrh ve fázi výstavby, který umožňuje instalaci systému odvodu kouře pro topná zařízení současně s konstrukcí střechy. Takový přístup poskytuje výrazně více možností a také umožňuje realizaci různých schémat uspořádání.

Je také možné sestavit komín v již dokončeném domě, ale v tomto případě je nutné pečlivě prostudovat návrh, analyzovat výhody a nevýhody možných výstupních bodů a také posoudit stav konfigurace krokví. Objem instalačních prací bude samozřejmě výrazně vyšší. Pokud mluvíme o starých budovách, stojí za to hledat alternativní možnost nebo si předem připravit materiály a vybavení pro dodatečné zpevnění rámu.
