Jak rozeznat červenou od černé bez?

Lidé, kteří jsou v určování polarity noví, mohou snadno dělat chyby při připojování různých elektronických zařízení. Taková nesprávná připojení však mohou mít vážné následky, včetně selhání zařízení. Červený a černý vodič, stejně jako kladný a záporný pól, hrají důležitou roli ve spojení.

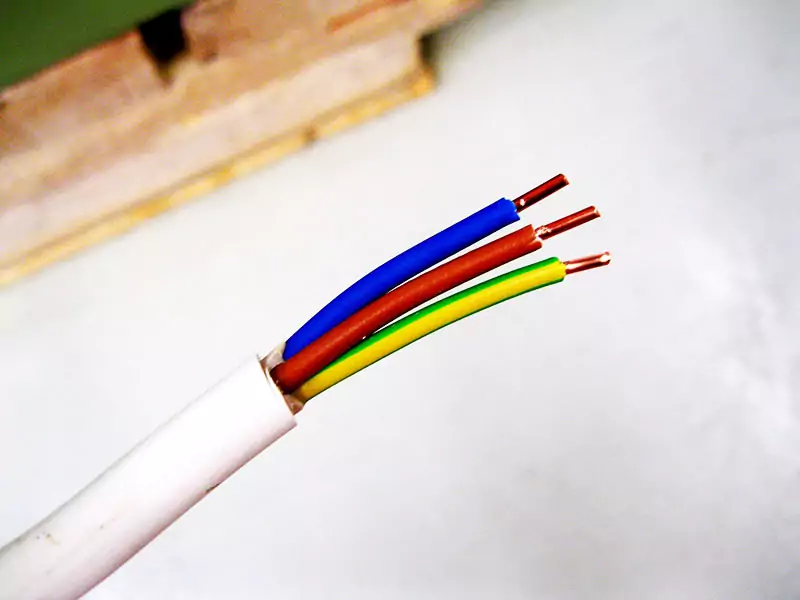

Barevné značení vodičů a kabelů v AC sítích

V Rusku se obecně přijímané barevné značení objevilo relativně nedávno. Dříve byly všechny dráty bílé nebo šedé, což komplikovalo elektroinstalaci. Poté začal výrobce vyrábět kabely s barevným pruhem podél jádra (červený, modrý, černý). Nyní Rusko dospělo k mezinárodnímu standardu značení.

V současné době lze účel jádra určit pomocí následujících barev:

• žlutá se zeleným pruhem – uzemnění;
• modrá – pracovní nula (neutrál);
• všechny ostatní barvy – fázové vodiče.

Pokud je tedy dodrženo barevné kódování, instalace je mnohem jednodušší.

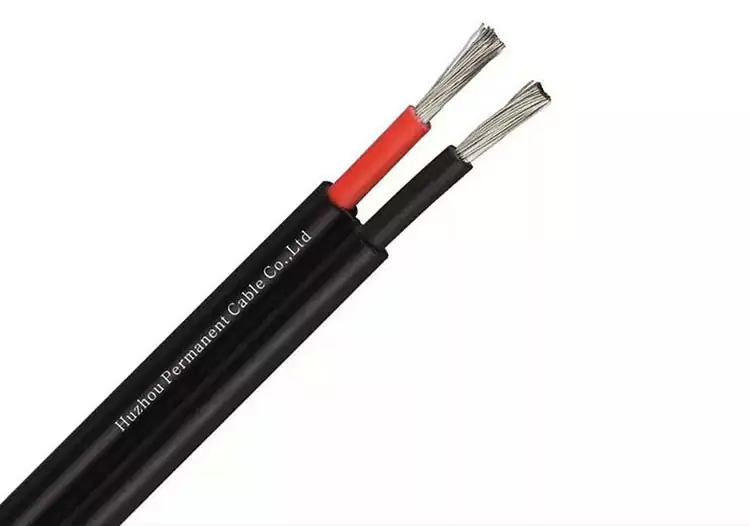

Barvy vodičů v DC sítích: na co byste měli věnovat pozornost

V DC sítích nejčastěji najdete pouze dvě barvy vodičů – červenou a černou. Faktem je, že neexistuje několik fází a nula. V takových sítích je jen plus a mínus. Podle pravidel přepínání bude červený vodič vždy plus, respektive černý vodič bude vždy mínus. Je snadné si to zapamatovat.

Jak víte, náboj se vždy pohybuje od kladného k zápornému. To znamená, že zde bude nebezpečný pouze kladný vodič s nábojem. Proto je označen barvou nebezpečí – červenou. Pokud jde o mínus, je zcela bezpečný, proto je černý.

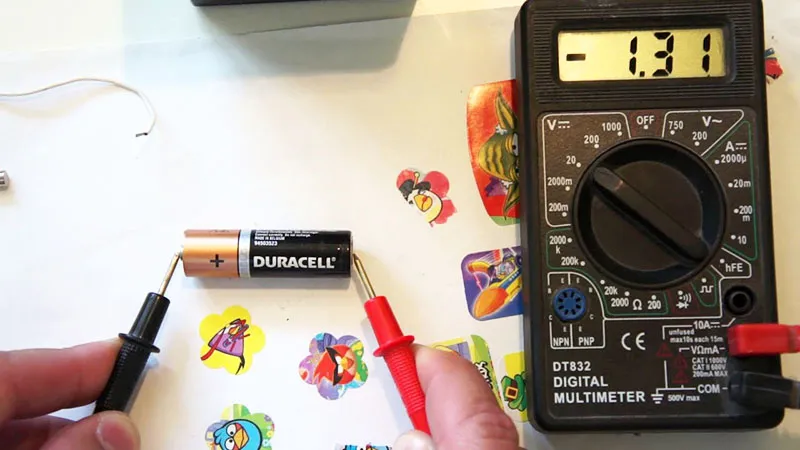

Kontrola správného připojení pomocí multimetru

Pokud si domácí mistr není jistý správným připojením žil ve stejnosměrné síti, lze označení snadno zkontrolovat pomocí multimetru.

K tomu je třeba:

1. Nastavte přepínač zařízení do vhodné polohy pro měření stejnosměrného napětí.
2. Připojte k němu sondy (černá ̶ do zdířky „com“ a červená ̶ do zdířky „V“).
3. Dotkněte se vodičů sondami a sledujte barevné značení.

Nyní se musíte podívat na displej multimetru. Pokud se před zobrazenou hodnotou objeví znaménko mínus, znamená to, že připojení vodičů není správné. Absence znaménka mínus znamená správné připojení.

Jiné způsoby určení polarity

Kromě multimetru lze polaritu určit i jinými způsoby, pomocí improvizovaných prostředků, jako je LED, počítačový ventilátor nebo dokonce syrové brambory. Má smysl tyto metody podrobně zvážit, aby je v případě potřeby mohli použít domácí řemeslníci.

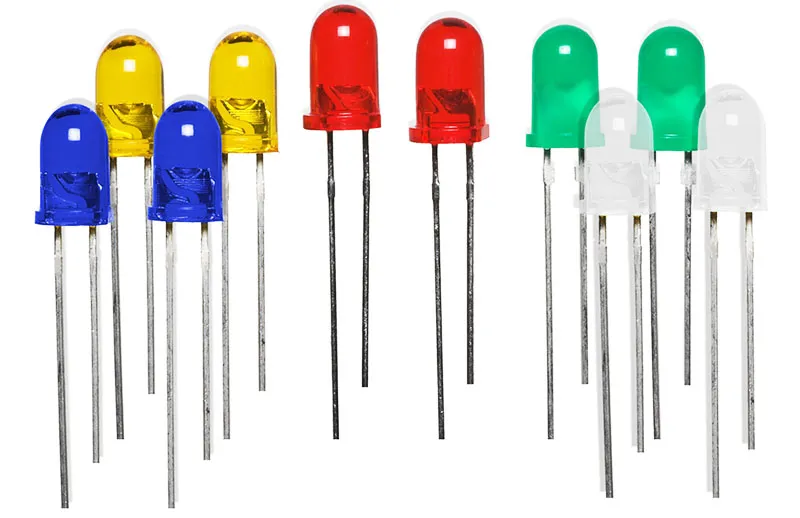

Detekce polarity pomocí LED

Při nákupu nové LED si můžete všimnout, že jedna z jejích nohou je o něco delší než druhá. Právě tato dlouhá noha je anodou, na kterou musí být aplikován kladný náboj. V souladu s tím musí být na kratší nohu (katoda) aplikováno mínus. Při správném připojení bude zářič svítit. Pokud je spínání nesprávné, LED nebude vykazovat známky života.

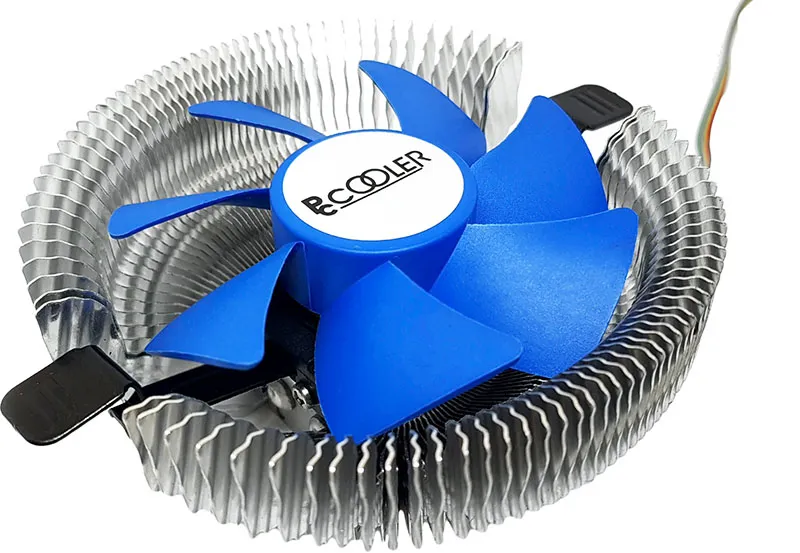

Počítačový ventilátor nebo chladič a jeho pomoc při určování polarity

Dodržování barevného kódování můžete také zkontrolovat pomocí chladiče počítače. Na takovém zařízení můžete vidět dva dráty – červený a černý. Někdy můžete najít chladič, který má žlutý třetí vodič. Jenže to jde na snímač rychlosti a pro kontrolu polarity je to úplně zbytečné.

Chladič je připojen k testovaným vodičům. Otáčející se lopatky ventilátoru budou indikovat shodu polarity. Při nesprávném zapojení nebude ventilátor vykazovat známky života.

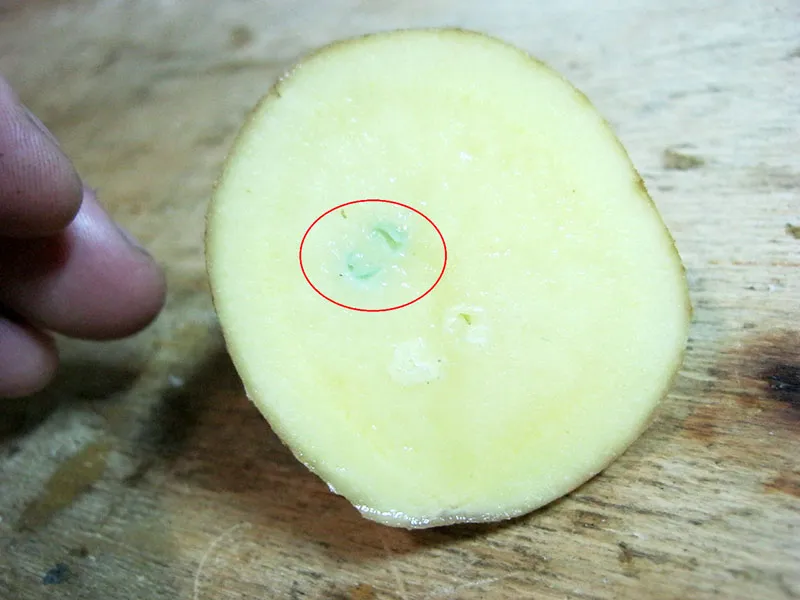

Nejjednodušší test pomocí syrových brambor

Nejzákladnější ze všech existujících metod kontroly polarity jsou syrové brambory. Chcete-li jej oživit, musíte kořenovou plodinu rozřezat na dvě části a připevnit testované žíly k řezu ve vzdálenosti 2 mm od sebe. Doslova po 3-5 minutách se kolem jedné z žil objeví nazelenalá skvrna. To bude plus. Jak vidíte, vše důmyslné je jednoduché.

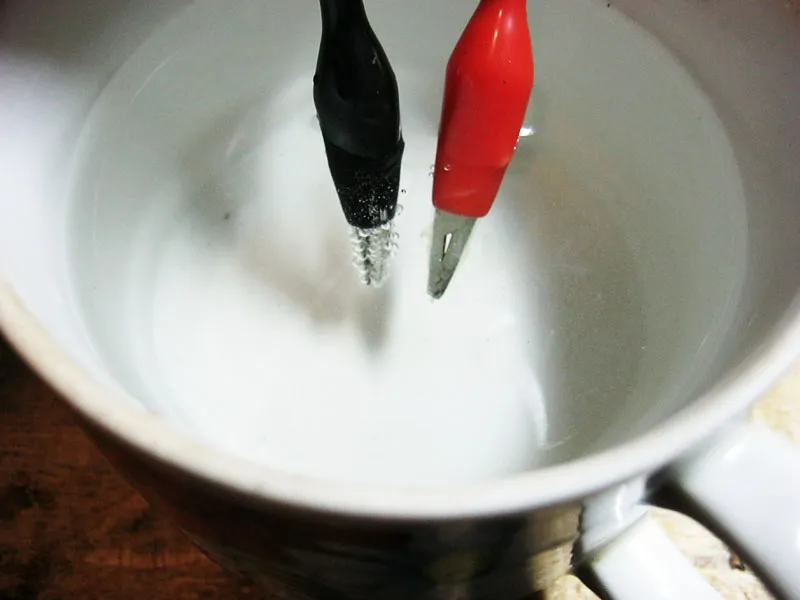

Použití obyčejné vody při určování polarity

Dalším základním způsobem, jak určit polaritu, je použít obyčejnou vodu. Musíte jej nalít do jakéhokoli šálku a poté do něj spustit dráty. Vzdálenost je stejná, 2 mm. Téměř okamžitě se z jednoho z kontaktů vynoří vodíkové bubliny. Je to tento vodič, který bude záporný. Ve fyzice se taková reakce nazývá elektrolýza.

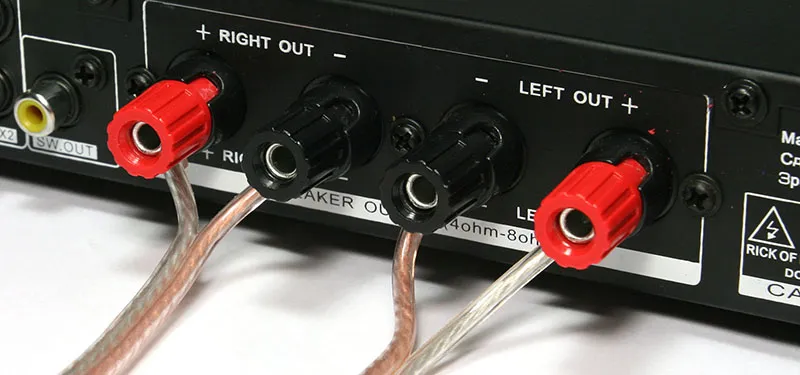

Jak může být znalost barevného kódování užitečná v každodenním životě

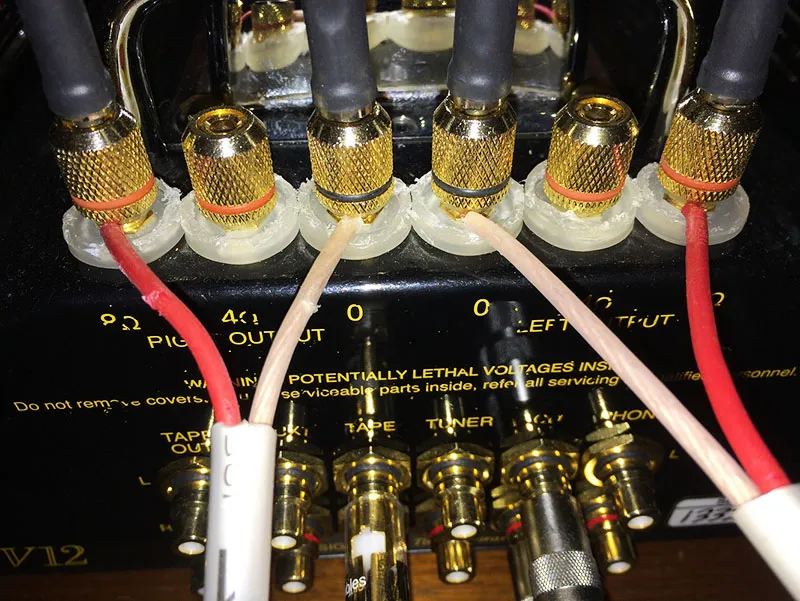

Znalost barevného kódování v běžném životě se může hodit například při zapojování audio reproduktorů. Při nedodržení polarity při jejich přepínání bude reproduktor vydávat hluk na pozadí a o nějakém poslechu hudby zde nebude řeč. Kromě barevného označení žil ve stejnosměrných sítích však domácí mistr potřebuje vědět také o kabelech střídavých sítí. Koneckonců, skutečnost určení fáze, nuly a uzemnění je zde velmi důležitá. Právě o tom se bude dále diskutovat.

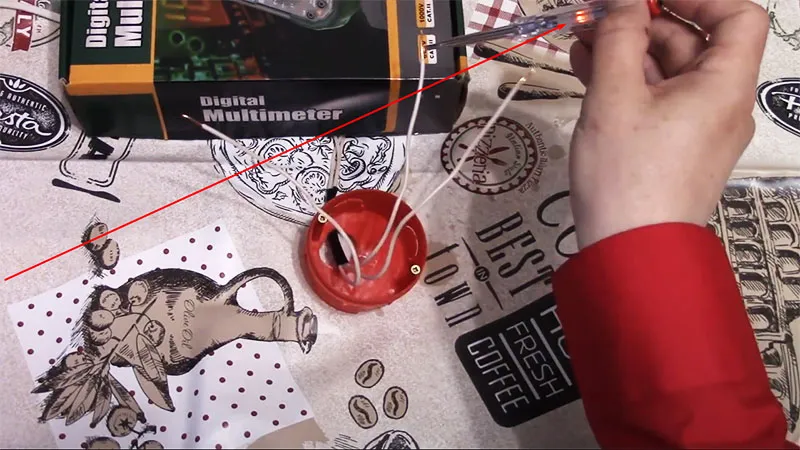

Stanovení uzemnění, nuly a fáze ve střídavých sítích

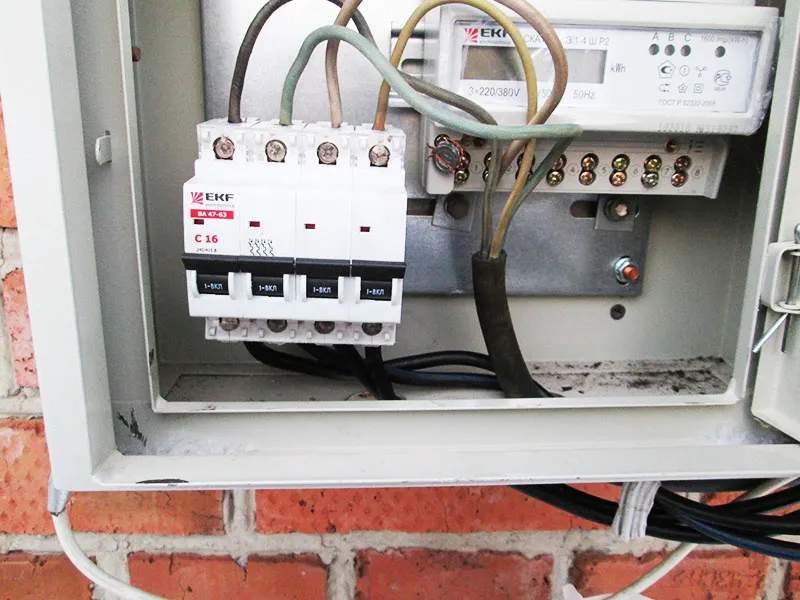

Velmi často jsou všechny vodiče, zejména ve starších domech, bílé nebo šedé bez barevného označení, případně jsou zaměněny prací nekvalifikovaného elektrikáře. V tomto případě je velmi důležité určit, který z vodičů je fázový, nulový a uzemňovací. Pokud jde o fázový vodič, neexistují žádné zvláštní problémy s jeho nalezením, stačí k tomu jednoduchý indikační šroubovák. Někdy však může být velmi obtížné odlišit zemnící vodič od nulového vodiče. Nyní se podívejme na několik způsobů, jak tento problém vyřešit.

Možnost č. 1: pokud je na lince proudový chránič

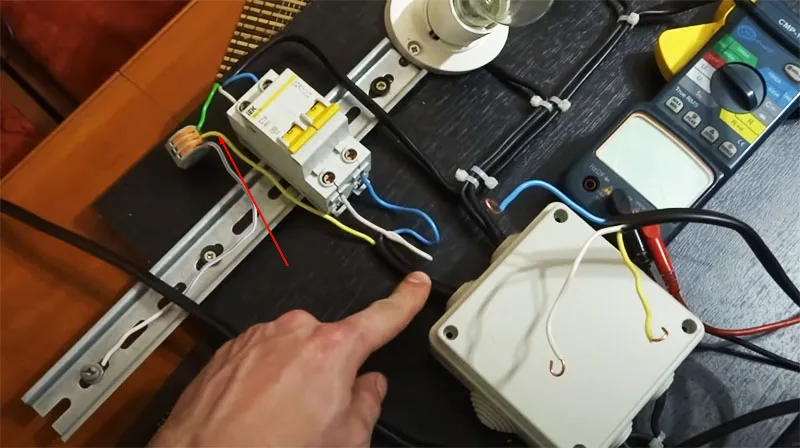

Proudový chránič velmi často zachraňuje životy. Ale může také pomoci při kontrole žil. Jakmile je fáze identifikována a označena, měla by být izolována a odložena. Ale můžete pracovat se zbývajícími dráty.

Je nutné vzít samostatné jádro, jehož jeden z konců je připojen k baterii, vodovodnímu potrubí nebo jinému uzemněnému bodu. Druhý konec se musí jeden po druhém dotýkat testovaných jader. Když se uzemnění dotkne nuly, dojde k přerušení a RCD se vypne. Pokud se dotknete země, nic se nestane.

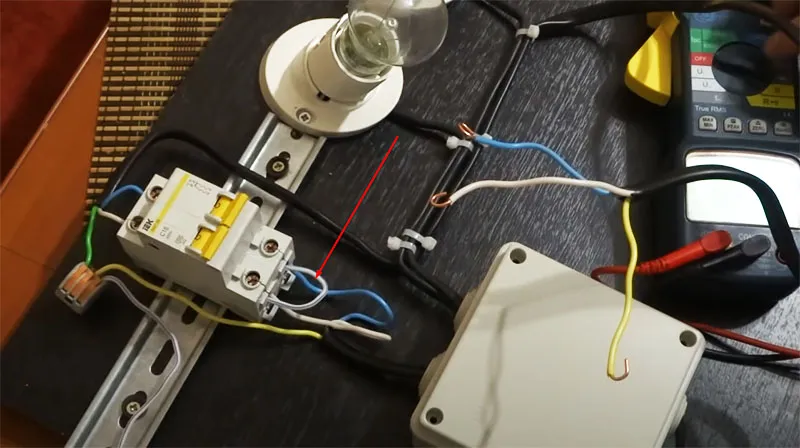

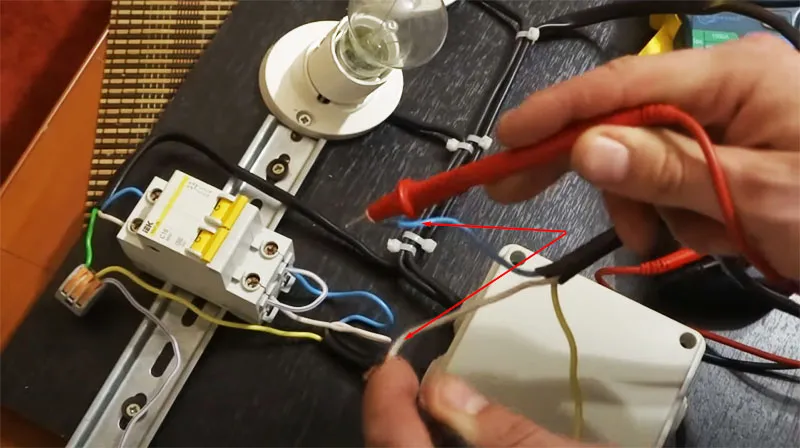

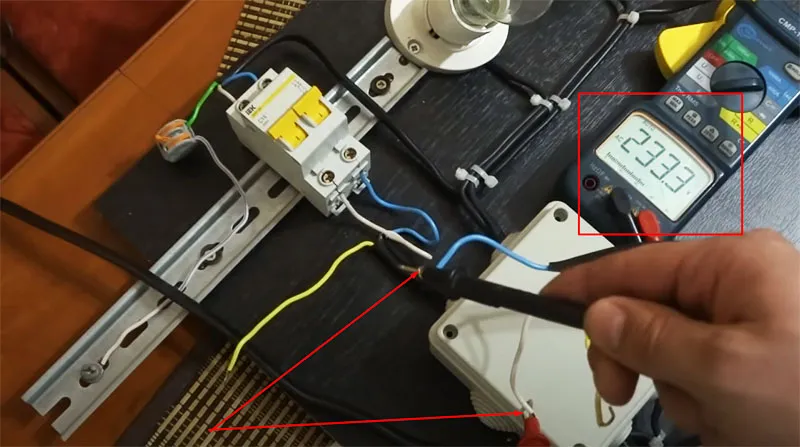

Možnost č. 2: použití multimetru v režimu měření napětí

Dobře provedené uzemnění vám nedovolí oddělit zemi od nuly na základě rozdílu v odečtech, což znamená, že musíte jednat mazaněji. Prvním krokem je odstranění zemnícího vodiče z rozvodného panelu odpojením od přípojnice. Vše ostatní je jednoduché. Mezi zemí a fází nebude žádné napětí, zatímco s neutrálním vodičem bude zařízení ukazovat požadovaných 220-240 V.

Možnost č. 3: Neopakujte to

Tento způsob ověřování není vhodné zavádět. Je zde uveden pouze pro informační účely. Je lepší použít předchozí metody.

Pro začátek je třeba vypnout vstupní stroj. Dále jsou fázové a nulové kontakty přemostěny. Pokud nyní přepnete přepínač multimetru do režimu zvukového signálu zkratu (kontinuita diody), můžete snadno najít nulu. Zbývající vodič bude tedy zemnicí vodič.

Bezpečnost a bezpečnostní opatření

Při výkonu práce související s elektřinou je třeba pamatovat na to, že úraz elektrickým proudem je nebezpečný nejen pro zdraví, ale i pro lidský život. Proto je nutné přísně dodržovat všechna opatření a bezpečnostní pravidla.

Elektrický bod, ze kterého se provádí práce, musí být vypnutý. Napájení napětí do něj je povoleno na krátkou dobu pro kontrolu fáze a dalších vodičů drátu. Zároveň musí být domácí mistr extrémně opatrný, aby se nedotkl částí pod napětím.

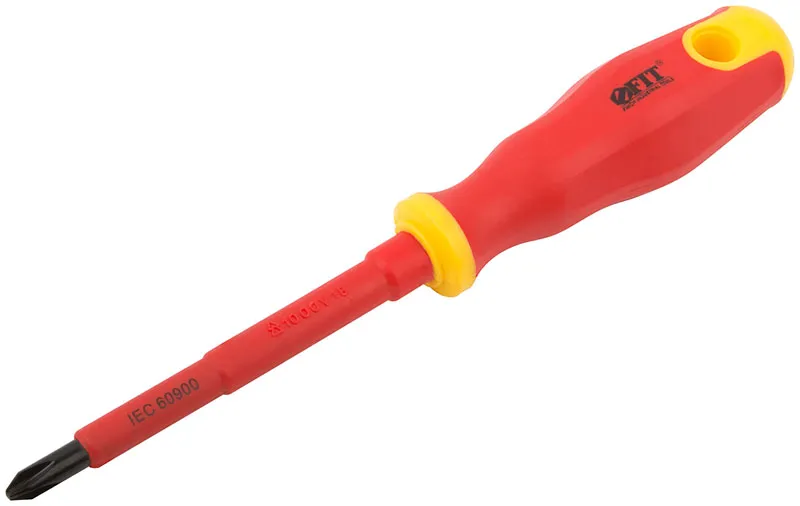

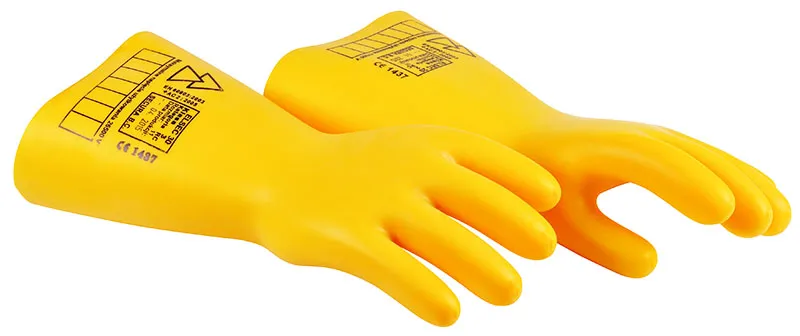

Důležité je také používání osobních ochranných prostředků, konkrétně gumových rukavic a dielektrické podložky. Nástroj, který domácí řemeslník používá, je velmi důležitý. Rukojeti šroubováků a kleští by neměly být odštípnuté nebo prasklé – mohlo by dojít k úrazu elektrickým proudem.

Nejdůležitější věc! Pokud má domácí kutil byť jen sebemenší pochybnosti o tom, že je schopen provádět elektrikářské práce, je lepší obrátit se o pomoc na profesionály. S elektřinou si není radno zahrávat, ta ji neodpouští.

Co dělat, když je zjištěno nedodržení barevného kódování

Zde jsou tři možné scénáře. Za prvé, můžete jednoduše nechat vše tak, jak je. Problém s touto možností lze nazvat obtížemi, které se objeví později, když je nutné opravit elektrickou síť.

Druhou možností je kompletní překáblování sítě opravou spínání v rozvodné desce. Tento proces je dlouhý, pečlivý a vyžaduje maximální péči. Koneckonců, je známo, že je mnohem snazší provést instalaci od nuly, než předělat něco hotového a opravit chyby jiných lidí.

Třetí možnost je přijatelnější. Každý vodič v panelu a v místě spotřeby můžete označit elektro páskou, a to modrou, žlutou se zeleným pruhem a červenou (černou, zelenou) barvou.

Shrnutí

Shoda s barevným kódováním nejen zjednodušuje instalaci v AC i DC sítích. Barevné sladění výrazně usnadňuje údržbu a opravy. Pokud jsou všechny žíly kabelu stejné barvy, pak je při instalaci lepší označit účel každého z nich pomocí štítků nebo barevné elektrické pásky. Je třeba mít na paměti, že správná polarita neboli fázování je klíčem k odolnosti domácích spotřebičů a elektroniky.

Opravdu doufáme, že dnes prezentované informace budou užitečné pro našeho drahého čtenáře. Redakce HouseChief vám ráda zodpoví vaše dotazy, pokud se během čtení objeví. Stačí, když v diskuzích níže představíte podstatu. Zde můžete komentovat to, co čtete, a vyjádřit svůj osobní názor na téma článku. Pokud se vám to líbilo, nezapomeňte ho ohodnotit. Váš názor je pro náš rozvoj velmi důležitý. A nakonec, podle již zavedené dobré tradice, vám dáváme do pozornosti video, které vám dnešní téma úplněji odhalí.

Jak správně zapojit vodiče do spínače?

Připojení vodičů ke spínači se může lišit v závislosti na typu spínače, ale obecně platí několik obecných pravidel:

1. Vypněte napájení elektrického panelu a ujistěte se, že do vodičů, které se chystáte připojit k jističi, neprotéká žádný proud.
2. Otevřete spínací skříňku a vyjměte z ní vodiče. Ve většině případů budou tři vodiče: živý (obvykle černý nebo červený), neutrální (obvykle bílý) a zemní (obvykle zelený nebo žlutý).
3. Zkontrolujte, zda má váš spínač označení pro živý a nulový vodič. Pokud ano, připojte příslušné vodiče ke značkám na spínači.
4. Pokud nejsou žádné značky, ujistěte se, že fázový vodič je připojen ke kontaktu na spínači označeném „L“ a nulový vodič je připojen ke kontaktu označenému „N“.
5. Pokud připojujete spínač k obvodu s uzemňovacím vodičem, připojte zemnící vodič ke svorce na spínači, která je označena znakem „⏚“. Pokud spínač nemá zemnící svorku, musí být zemnící vodič připojen ke spínací skříňce nebo k uzemněnému vodiči.
6. Zkontrolujte, zda jsou vodiče pevně zajištěny ve svorkách na spínači a zda se žádné vodiče nedotýkají kovové skříňky spínače.
7. Zavřete spínací skříňku a zkontrolujte její funkci.

Je důležité pochopit, že připojení vodičů ke spínači vyžaduje určité elektrické znalosti a zkušenosti, takže pokud si nejste jisti svými schopnostmi, je lepší obrátit se na profesionála. Nesprávné zapojení může způsobit zkrat, požár nebo jiné nebezpečné situace.
