Instalace systému krokví pro sedlovou střechu na srub: podrobné pokyny

Valbové střechy se vyznačují řadou provozních výhod. Mají působivý vzhled, snižují zatížení objektu větrem a eliminací předních stěn snižují investiční investice do výstavby. Ale technologicky jsou složité, protože musíte přesně vybrat proporce. Pro vytvoření valbových střech je nutný projekt. K tomu můžete použít kalkulačku nebo použít jednoduché techniky. Jak vypočítat střešní krytinu pro valbovou střechu bude popsáno v tomto článku.

Návrhové prvky

Výpočet střechy je nezbytný, abyste mohli vypočítat přesné množství materiálu a správně umístit všechny prvky během výstavby.

Hlavní částí střechy je krokvový systém. Skládá se z:

• hřeben (také nazývaný vaznice) – vodorovný nosník, který slouží jako horní bod podpory pro hlavní krokve;
• centrální krokve – tyče umístěné kolmo na hřeben a stěnu;
• valbové (diagonální) krokve – pruty vedoucí od konce hřebene k jednomu z rohů domu, na 4-boké střeše jsou čtyři;
• rohové krokve – krátké části dřeva spočívající pod úhlem na valbových krokvích a kolmo ke stěně;
• Mauerlat (také nazývaný páskování) – desky upevněné podél horní části stěn, na kterých spočívají krokve;
• nosiče a vzpěry jsou prvky nezbytné pro podepření střechy a rovnoměrné rozložení hmoty.

Valbové střechy se dělí na 3 typy:

• valbová střecha – skládá se ze 4 stejných trojúhelníků sbíhajících se nahoře do jednoho bodu, chybí hřebenový nosník:
• kyčel – podobně jako běžné štítové, ale místo konců mají trojúhelníkové boky;
• half-hip – modifikace se zkrácenými boky.

Příprava na stavební práce

Před zahájením stavebních prací je třeba vypočítat valbovou střechu vytvořením výkresu s uvedením polohy každého prvku. To vám umožní vyhnout se chybám během instalace v budoucnu.

Rýže. 1. Valbová střecha

Nejprve musíte nakreslit plán střechy. Vyrábí se na základě rozměrů krabice doma. Tento plán je potřebný pro určení umístění krokví, jejich sklonu a délky střešních prvků.

Rýže. 2. Systém krokví valbové střechy

Druhým důležitým krokem je stanovení konkrétní zátěže. Tento parametr ovlivňuje velikost střechy a podle toho i délku krokví. Chcete-li zjistit zatížení sněhem, použijte SNiP 2.01.07-85.

Design a sklon krokví jsou ovlivněny použitými materiály. Ne vždy je možné použít řezivo doporučeného průřezu, takže musíte výkres upravit. Pokud je například nosník tenčí, než je požadováno, budete jej muset instalovat častěji a používat výztuhy.

Provedení závisí také na typu střešní krytiny. Je třeba vzít v úvahu, že svahy mají významný úhel sklonu, takže nátěrový materiál by neměl mít velkou měrnou hmotnost. Nejoblíbenějšími povlaky jsou v našem případě vlnité plechy, kovové dlaždice, ondulin a břidlice.

Výpočet plochy

Každá osoba, která studovala v běžné škole, by měla pochopit, jak vypočítat plochu valbové střechy. Vše, co je potřeba, je samostatně vypočítat plochy pro 2 lichoběžníky a 2 trojúhelníky a poté sečíst výsledné hodnoty. Úkol je dále zjednodušen tím, že trojúhelníky a lichoběžníky jsou si navzájem rovny. U valbové střechy je vše ještě jednodušší, protože se skládá ze čtyř stejných trojúhelníků.

Rýže. 2. Prvky potřebné pro výpočet plochy valbové střechy

K získání plochy valbové střechy potřebujeme pouze 3 parametry pro každý z lichoběžníků:

• délka spodní základny;
• délka brusle;
• velikost svahu.

Pro trojúhelníky budete potřebovat 2 hodnoty:

• základna;
• velikost svahu.

Rýže. 3. Výpočet lichoběžníku

Pro zjištění hodnoty h (délka svahu) budete potřebovat šířku budovy a výšku střechy. Pomocí Pythagorovy věty dostaneme:

kde c je 1/2 šířky domu;

d – výška střechy.

Nyní zjistíme celkovou plochu lichoběžníku:

Poté vypočítáme povrch trojúhelníků.

kde e je hodnota základu.

Chcete-li zjistit délku úkosu, můžete také použít Pythagorovu větu. Jen je potřeba zjistit velikost bérce v trojúhelníku. Je snadné vypočítat: odečtěte délku hřebene od velikosti spodní základny lichoběžníku a rozdělte výsledné číslo na polovinu.

Jak vidíte, nepotřebujeme ani znát úhel zkosení, vše se vypočítá velmi snadno a jednoduše.

Nyní sečteme hodnoty lichoběžníků i trojúhelníků. Výsledné číslo nám ukáže celkovou plochu střechy.

Může nastat situace, kdy výška střechy není známa. Například pokud se neplánuje střecha, ale úhel sklonu střechy. V tomto případě, abyste zjistili velikost sklonu, musíte vynásobit kosinus úhlu sousední nohou (spodní strana trojúhelníku), která je nám známá. Jak již bylo popsáno výše, pro lichoběžník se rovná polovině šířky domu a pro boky délka domu mínus velikost hřebene, dělená polovina.

Rýže. 4. Jednotlivé střešní prvky

Výpočet systému krokví a proporcí prvků

Jak vypočítat 4 šikmou střechu, abyste zjistili velikost všech prvků? Pokud jste nikdy nemuseli dělat tento druh práce. pak by bylo nejjednodušší najít na internetu výkres, který odpovídá parametrům stavěného domu.

Důležité. Montážní rozteč krokví by neměla přesáhnout 2 m, nedoporučuje se méně než 60 cm. Vyberte jej tak, aby vzdálenost mezi jednotlivými tyčemi byla stejná. Pokud bude střecha zateplena, pak musí sklon odpovídat šířce izolace. Udělejte to trochu menší (1-2 cm), aby desky těsně přiléhaly, bez mezer. Obvykle je tato velikost 60, 80, 120 cm.

Rýže. 5. Montáž tepelně izolační desky

Určení hlavních konstrukčních prvků:

• Run – obvykle se počítá jako rozdíl mezi délkou a šířkou budovy; hřeben je umístěn rovnoběžně s dlouhými stěnami domu a je uprostřed mezi nimi.
• Výška – může být známa předem, pokud majitelé plánují střechu určité výšky (často se to dělá, pokud se chystají stavět obývací pokoj v půdním prostoru), nebo ji lze vypočítat vynásobením poloviny délky stěny tečnou úhlu sklonu.
• Velikost hlavních krokví svahu. Vypočítá se podle vzorce: Lst=√((h^2+b^2), kde h je výška střechy a b je polovina šířky budovy.
• Převisy. Potřebné k ochraně stěn před vlhkostí. U jednopatrové budovy stačí 50-70 cm, u dvoupatrové je lepší ji zvětšit.

Výpočet úhlu sklonu pro střechu se 4 sklony

Parametr je určen podle tabulek SNiP 2.01.07-85 s přihlédnutím k umístění budovy na mapě.

V některých případech nemusí doporučený sklon střechy pro konkrétní materiál odpovídat tabulkám. V tomto případě jsou úpravy povoleny, ale pouze se zvětšením úhlu. Nelze jej snížit.

Pro oblasti se silným větrem se úhel zvětší o tzv. bezpečnostní faktor rovný 1,2.

Výběr svahu se vybírá na základě následujících faktorů:

• Hmotnost střešního materiálu.
• Rozpočet stavby. Je třeba mít na paměti, že čím větší sklon, tím větší náklady.
• Zatížení větrem. Zavětrování valbových konstrukcí je výrazně nižší než štítových, takže v oblastech, kde je hurikán nepravděpodobný, lze odpor větru zanedbat. Přesahy by však neměly být větší než 40-70 cm, nedoporučuje se je zvětšovat. Pro regiony se silným větrem je lepší omezit sklon na 27 stupňů.
• Doporučený sklon střešních materiálů je obvykle mezi 20-45 stupni. Tento požadavek nelze opomenout, protože jinak do trhlin pronikne vlhkost a bude foukat vítr.
• V oblastech se silným sněhem je důležité, aby byl sklon větší, aby se zabránilo hromadění sněhu na střeše. Hmotnost mokrého sněhu může dosáhnout až 500 kg na každý metr čtvereční krytiny. Hromadění sněhu často vede k tomu, že dřevěné krokve nevydrží váhu a zhroutí se. Pokud jsou sněhové srážky časté a vydatné, pak je optimální udělat sklon alespoň 40 stupňů. Úhel, pod kterým lze zanedbat zatížení sněhem, je 60 stupňů. Dalším nebezpečím hromadění sněhu je, že náhlý příval sněhu představuje nebezpečí pro lidi pod ním.

Rýže. 6. Vystavení větru a sněhu

Rýže. 7. Obytný prostor v podkroví

Užitnou plochu v závislosti na výšce podkroví lze nalézt v referenčních knihách.

Rýže. 8. Závislost plochy podkrovní místnosti a výšky stropu

Výpočet výšky brusle

Parametr je určen pomocí výkresu průřezu střechy. V půdorysu představuje obyčejný rovnoramenný trojúhelník. Jeho základem je šířka stěn, nebo spíše rozpětí mezi nimi, a strany jsou centrální krokve.

Brusle je v tomto případě v horní části trojúhelníku. Pokud již znáte sklon střechy a znáte také šířku domu, můžete snadno vypočítat výšku hřebene.

Rýže. 9. Průřez střechy

H je výška, ve které se nachází hřeben;

b – polovina šířky budovy;

Hodnotu tečny lze snadno najít v Bradesových tabulkách nebo na internetu.

Rýže. 10. Skate zařízení

Kolik opláštění bude potřeba?

Již při znalosti plochy střechy je velmi snadné vypočítat množství opláštění. Musíte také přesně znát šířku a délku desek použitých pro opláštění.

Plochu každé desky určíme vynásobením její délky a šířky. Poté převedeme požadovaný počet desek podle plochy na objem, vynásobíme jejich šířkou. Tím vznikne požadovaný počet kostek.

Je třeba počítat s tím, že část materiálu půjde do odpadu. Obvykle stačí přidat 15-20 %, aby vám nakonec pár desek chybělo.

Pokud se opláštění neinstaluje souvisle, ale s rozestupem desek od sebe, pak je třeba s tímto krokem počítat. Pokud je deska například široká 20 cm a rozteč je 40 cm, bude potřeba 3x méně materiálu než při konstrukci souvislé plochy.

Rýže. 11. Montáž laťování na valbovou střechu

Stanovení množství střešního materiálu

Nejjednodušší způsob, jak určit množství materiálu, není pomocí vzorců, ale vytvořením diagramů každého ze sklonů střechy s uvedením rozměrů.

Diagram ukazuje rozložení střešního materiálu s přihlédnutím k přesahům.

Rýže. 12. Určete počet listů břidlice

V posledních letech obliba srubových domů roste a není to náhoda. Takové budovy, ať už jde o dům nebo lázeňský dům, ohromují svou jedinečnou atmosférou, která přibližuje lidi jejich původu. Přírodní dřevo je šetrné k životnímu prostředí, a to není jeho jediná výhoda. Mikroklima v takových domech je vždy zdravé a příjemné, ale je třeba si pamatovat vlastnosti kulatiny. Konstrukce z nich vyrobené se vyznačují rozměrovou nestálostí.

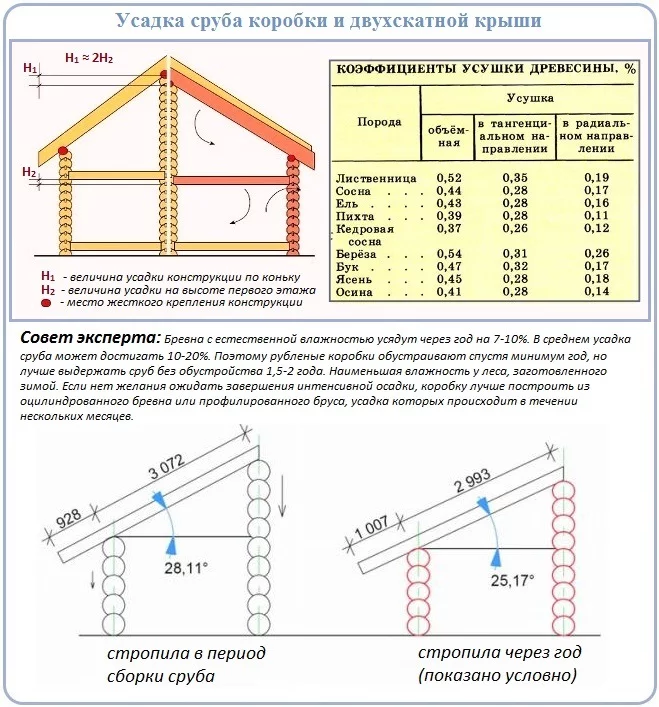

Kolísání vlhkosti může způsobit určité lineární pohyby typu, které budou pozorovány i po dokončení stavby. Je třeba říci, že největší pohybová aktivita prvků dřevěné konstrukce je pozorována v prvních letech. Pak výrazně klesá, ale smršťování nezmizí úplně. Po výstavbě se může les o 20 % usadit a při navrhování domu samotného, ​​ale i jeho jednotlivých prvků je třeba s tím vždy počítat. V podstatě se velikost přes polena mění, ale délka samotného kmene se mírně zmenšuje.

Způsoby výstavby střech nad srubovými domy

Postavit střechu nad stavěným srubem není tak jednoduché, jak by se na první pohled mohlo zdát. Tento typ práce vyžaduje velkou zručnost, znalost materiálů a tesařské dovednosti. Než začnete pracovat, budete muset cvičit. V tomto článku se podíváme na způsoby instalace střech nad srubovými domy a povíme si o důležitých fázích instalace. Doufejme, že informace budou užitečné pro řemeslníky a ty, kteří se do takové práce pouštějí poprvé.

Dokonalé instalace lze dosáhnout pouze při zohlednění smršťování stěn z kulatiny. Mohou být vyžadovány znalosti starých střešních technologií a moderních metod instalace. Je důležité pochopit, že zohlednění vlastností materiálu nestačí ke správné konstrukci střechy. Existují uzly, které vyžadují zvláštní pozornost, aby se střecha časem nedeformovala. Je nutné zvolit nejracionálnější způsob výstavby. K tomu je nutné vzít v úvahu síly působící na každý kmen a zvolit správné metody, jak působení těchto sil utlumit. Zaměstnanci naší společnosti vyvinou návrh sedlové střechy s přihlédnutím ke všem vlastnostem tohoto materiálu a projektu.

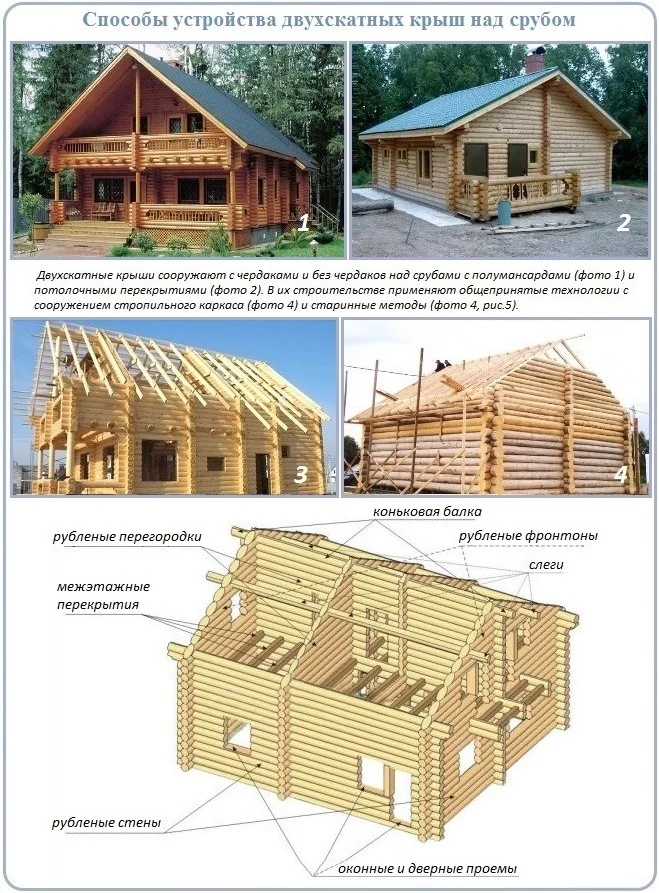

Typy střech s úhlem pro srubové domy

Není žádným tajemstvím, že srubové domy ladí se střechou, která má dva sklony. S vědomím, jaké technologie se obvykle používají, je docela možné provést vysoce kvalitní instalaci systému krokví pro sedlovou střechu na srubu. Obvykle se úhel sklonu střechy volí od 45 stupňů a dokonce až do 65. Obrázky níže jasně ukazují typy střech s úhlem pro srubové domy. Střecha může být:

• s izolací;
• bez použití izolace;
• podkroví;
• bez podkroví.

Pozoruhodné je, že srubová stavba zachovává dávné tradice, ale zahrnuje i nové technologie, které umožňují dřevu volný pohyb bez rizika destrukce konstrukce. Faktem je, že instalace systému krokví pro sedlovou střechu na srubový dům zahrnuje dvě metody:

• Instalace probíhá na samce, a to na štíty naštípané kulatiny. Nosné části dosedají na štíty. Poté se položí samotné laťování.
• Střechy na bázi krokvového systému. Jsou postaveny podle všech pravidel a předpisů diktovaných stávajícími technologiemi. Tyto střechy mohou být zavěšené nebo šikmé. Samotné štíty lze obložit deskami, což výrazně snižuje rozpočet stavby.

V některých případech je systém krokví a samce kombinován. V tomto případě je uprostřed střechy mužského typu instalován závěsný vazník. Často může trám samotného stropního srubu – překlad – sloužit jako základ pro instalaci šikmých krokví a v některých případech působí jako utažení, které spojuje prvky do trojúhelníku, nazývaného závěsný trojúhelník. Princip zařízení lze pochopit pouze při seznámení se s klasickými možnostmi instalace. Podívejme se na některé důležité body, které by neměly být přehlíženy.

1. Hlavní rysy výroby střechy na samcích

Pokud jde o mužské schéma, existují obrovské výhody, které mohou využít nasekané krabice. Dají se bez potíží sestavit i rozložit, stejně jako stavebnici. Chcete-li to provést, musíte odstranit korunky z jejich míst a nainstalovat je na platformu, která je pro tyto účely ideální. Oblast musí být rovná.

Když se práce provádí na pevné zemi, je to mnohem pohodlnější. Pod samotnou korunou jsou namontovány rozpěrky vyrobené z osikových kulatin. Sami budou reprodukovat předchozí řady klád. Konečným výsledkem je střecha domu vyrobená z klád, které se sbíhají do klínu. Staví se jako obvykle, ale šířka koncových stěn se výrazně ztenčuje. Okraje štítů budou připomínat schody. Na stěny stávající krabice nejsou položeny dlouhé klády, ale trámy. Neměly by být řezány do všech řad, ale pouze každé 2-3 řady. Na nosníky se pak namontuje laťování a následně se použije střešní krytina.

Hřebenový nosník spojí vrcholy stávajících samců. Poleno, které doplňuje štít, je vždy přesně na 2 hranách otesáno. V tomto případě je třeba výběžky, které připomínají schůdky, které má samec, odpilovat nebo vytesat do tvaru trojúhelníku. Zbývající otevřené plochy nahoře jsou vyplněny krátkými. Málokdo ví, ale staří mistři při provádění upevnění nikdy nepoužili spojovací prvky při instalaci prezentované střechy. To výrazně prodloužilo životnost dřeva, protože uvnitř nebyly žádné kovové tyče, které by byly náchylné k rezivění. Takové stavby by mohly sloužit několik set let.

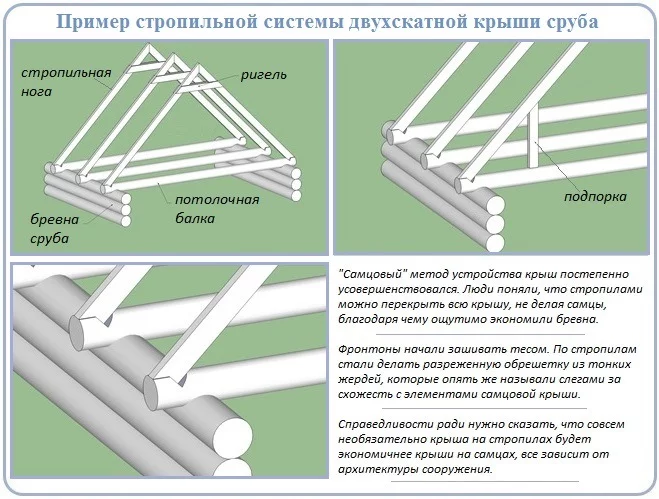

2. Jak kombinovat krokve a trámy

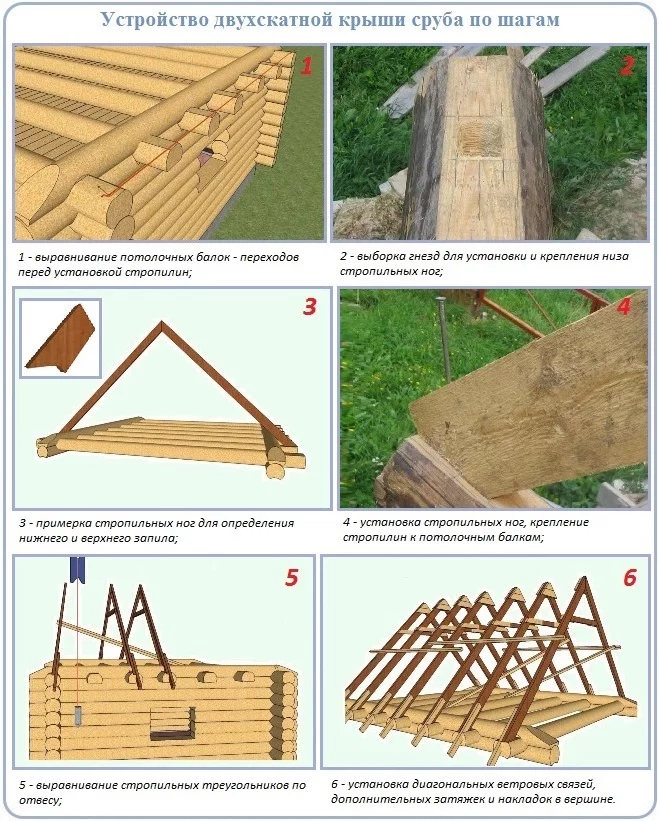

V některých případech je nemožné postavit mužskou střechu. To se může stát, když byl přebytek příliš ořezán z prutů nebo samců a řezané spoje byly poškozeny. V takové situaci by měla být obvyklá verze doplněna o krokve nahoře, čímž se eliminuje potřeba ořezávání hrbolů.

K vyrovnání by mělo dojít podél samotných okrajů na horní straně stávajících krokví. Samotné krokve by měly být vytvořeny přísně podle stanovené šablony, ve které jsou vždy vyznačeny zářezy, stejně jako délky nohou. Vysoká přesnost řezání budoucích spojů není příliš důležitá. Je lepší, aby misky byly o 5 cm větší než arbis samotného kulatiny, protože srub se po dlouhou dobu výrazně usadí a ztratí svou původní výšku. Za usazovacím boxem dojde k prověšení dna stávajících střešních krokví a ke snížení úhlu spáry.

Právě široký zářez může zaručit naprostou bezpečnost při přemísťování. Je důležité, aby mezi vrcholy nohou krokví spočívajících na hřebenovém nosníku zůstala malá mezera. Když se krokve začnou ve spodní části postupně od sebe vzdalovat, budou se postupně přibližovat i nahoře. Poté, co dojde ke smrštění, musí být vršky spojeny překrytím nebo speciálním utažením. Někdy jsou spojeny pomocí kloubového spoje a nečekají, až dojde ke smrštění.

Aby byla střecha spolehlivá a nestrhla se z domu, je nutné krokve svázat každou druhou, to se děje ve 2. koruně shora, do které se zatloukají čepy, přičemž se ke spojení používají zákruty drátu. Postupně se zákruty uvolní, jak se budou smršťovat, a pak bude potřeba je utáhnout.

3. Příčné krokve

Držák je podobný předchozímu, ale tato verze nevyžaduje příčníky. Nohy krokví se nazývají šikmé, protože jejich vrcholy a spodky spočívají na podpěrách, které jsou zcela nezávislé. V tomto případě paty spočívají na koruně zespodu a slouží jako Mauerlat. Pokud vezmeme v úvahu nejvyšší podporu, pak je třeba říci, že v takové situaci existuje několik možností.

• Mezi samce lze položit knížecí nebo hřebenový trám. Je důležité, aby vrcholy stávajících krokví, které jsou položeny na trám, nebyly upevněny, nebo byly spojeny pomocí závěsu.
• Zeď, která je hlavním městem. Nad samotnými krokvemi musí zůstat nějaká mezera.
• Hřebenová konstrukce je instalována pomocí matric a namontována pod nosník. O samce nebude nouze. Pro spolehlivé zajištění kompenzace při smršťování je nutné instalovat nosné sloupy na zařízení, která umožňují regulaci. Mluvíme o šroubových konstrukcích.

4. Schéma závěsného typu

Nohy krokví se nazývaly závěsné, protože se zdálo, že visely přes samotný rám. Opírají se o stěny. Část krokve bude sloužit jako podpěra pro vrchol. A patky se spojují zespodu metodou utahování. V důsledku toho se krokve začnou podobat trojúhelníku se stejnými stranami. Často se mu říká krov nebo oblouk. Právě utahování je připraveno přijmout tah, který se přenáší na stěny.

Expanze je kompenzována, a to je obrovské plus. Jako stahovací prvek může velmi dobře fungovat trám, kterému se říká stropní trám. Nelze si nevšimnout další výhody závěsné nebo vrstvené varianty. Střecha se montuje zespodu, není potřeba lézt nahoru. V bezpečných podmínkách lze všechny krokvové trojúhelníky upravit a spojit. Ale takový systém není vhodný pro budovy s velkými rozpony. Pokud jsou rozpětí větší než 5 m, pak se pro ně vazby ohýbají vlastní hmotností.

Krokvový systém sedlové střechy na srubu

Je důležité pochopit, že systém krokví sedlové střechy na srubu je uspořádán s ohledem na všechny důležité body, jinak se může zhroutit. Prezentované diagramy a příklady vám pomohou vybrat nejlepší možnost pro stavbu. Ať už zvolíte jakoukoli možnost, je lepší se obrátit na profesionály ve svém oboru.
